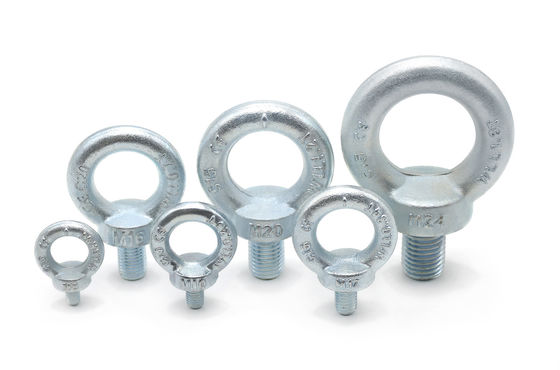

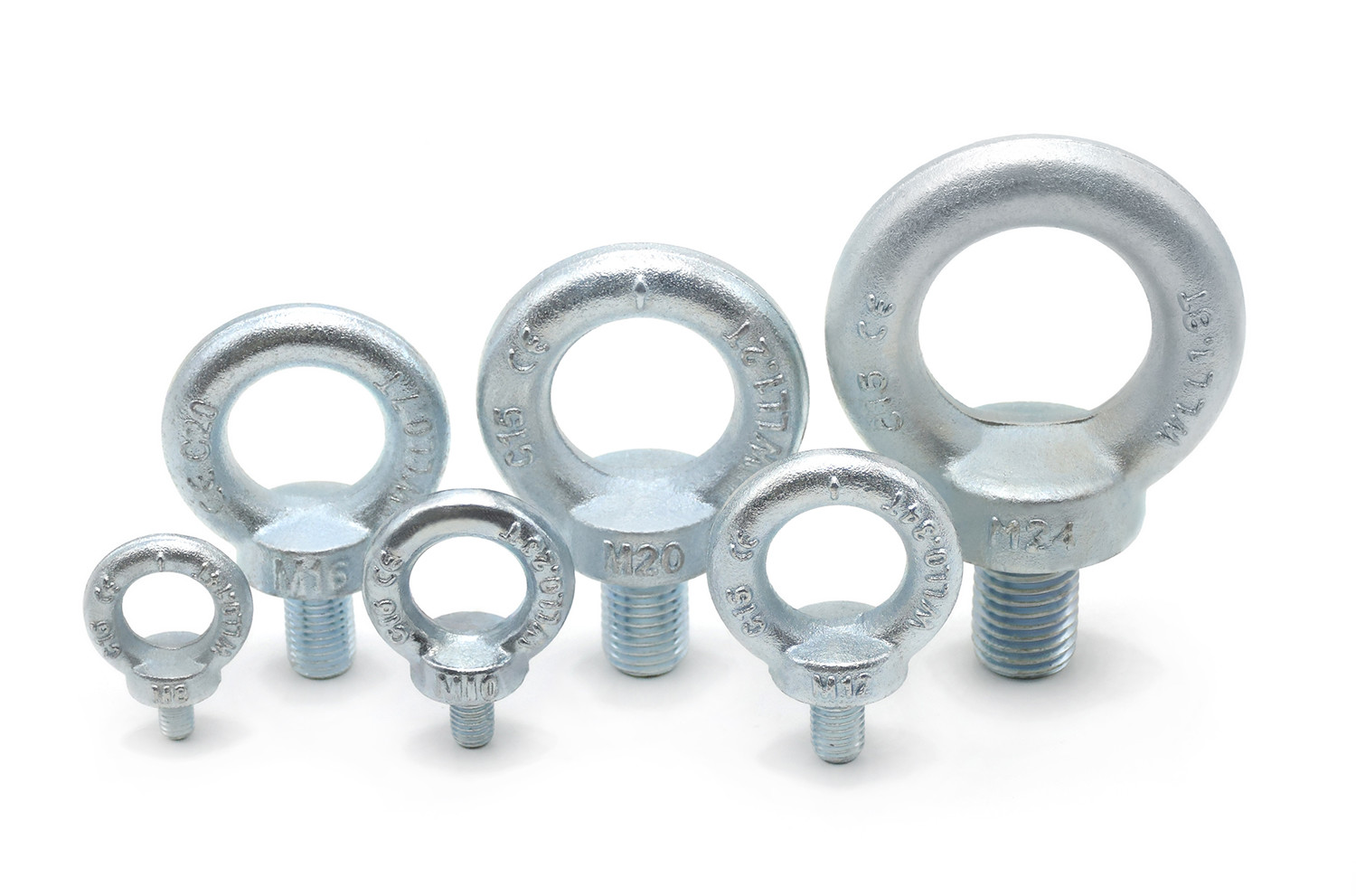

DIN580 Εργαλεία Εγκατάσταση Ζυγισμένο Σημείο Ανύψωσης Στροβίδας Χάλυβα Καρβονίου Drop Forged Dacromet
| Τόπος καταγωγής | JIANG SU ΕΠΙΔΡΟΠΗ ΚΙΝΑ |
|---|---|
| Μάρκα | YingYan |
| Πιστοποίηση | ISO9000 |
| Αριθμό μοντέλου | M8-M24 |
| Ποσότητα παραγγελίας min | 1000 κομμάτια |
| Τιμή | negotiable |
| Συσκευασία λεπτομέρειες | Μικρά κουτιά, πλαστικές σακούλες, χύδην σε κουτιά, |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Ονομασία | Ανυψωτικά μπουλόνια ματιών | Τύπος | ΒΔ/ΔΙΝ/ΑΣΜΕ/ΕΝ/ΙΣΟ κλπ. |
|---|---|---|---|
| Υλικό | Χάλυβας άνθρακα 45# | Επεξεργασία επιφάνειας | Υδροξείδιο- επιχρισμένο, χλωρίνη |
| Μέγεθος | M8-M24/ανάλογα με τις απαιτήσεις σας | Διάρκεια | 15mm-50mm/according τις απαιτήσεις σας |
| Επισημαίνω | Εγκατάσταση Σφραγίδα Αύξησης Μάτι,Ζυγισμένος προβολέας ανύψωσης ματιών,DIN580 Σφραγίδα ματιού ρύθμισης |
||
Περιγραφή προϊόντων
DIN580 Εργαλεία Εγκατάσταση Ζυγισμένο Σημείο Ανύψωσης Στροβίδας Ατσάλι Καρβονίου Drop Forged Dacromet Επιφάνεια
| Στροφικό νήμα | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | |
| d | |||||||||
| d2 | Ονομαστικό μέγεθος | 20 | 25 | 30 | 35 | 40 | 50 | 65 | 75 |
| ελάχιστο | 19.5 | 24.5 | 29.5 | 34.5 | 39.5 | 49.4 | 64.3 | 74.3 | |
| μέγιστο | 20.9 | 25.9 | 30.9 | 36.1 | 41.1 | 51.2 | 66.3 | 76.5 | |
| d3 | Ονομαστικό μέγεθος | 36 | 45 | 54 | 63 | 72 | 90 | 108 | 126 |
| ελάχιστο | 35.5 | 44.5 | 53.5 | 62.5 | 71.5 | 89.4 | 107.3 | 125.2 | |
| μέγιστο | 37.1 | 46.1 | 55.1 | 64.1 | 73.1 | 91.2 | 109.5 | 127.7 | |
| d4 | Ονομαστικό μέγεθος | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 |
| ελάχιστο | 19.1 | 24.1 | 29.1 | 33.9 | 38.9 | 48.8 | 58.7 | 68.5 | |
| μέγιστο | 20.5 | 25.5 | 30.5 | 35.5 | 40.5 | 50.6 | 60.7 | 70.7 | |
| ε | Ονομαστικό μέγεθος | 6 | 8 | 10 | 12 | 14 | 18 | 22 | 26 |
| ελάχιστο | 5.5 | 7.5 | 9.5 | 11.5 | 13.5 | 17.5 | 21.4 | 25.3 | |
| μέγιστο | 6.9 | 8.9 | 10.9 | 12.9 | 14.9 | 19.1 | 23.2 | 27.3 | |
| f | μέγιστο | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 7 | 8 |
| ΔΣ | max=ονομαστικό μέγεθος | 6 | 7.7 | 9.4 | 13 | 16.4 | 19.6 | 25 | 30.3 |
| ελάχιστο | 5.82 | 7.48 | 9.18 | 12.73 | 16.13 | 19.27 | 24.67 | 29.91 | |
| h | Ονομαστικό μέγεθος | 36 | 45 | 53 | 62 | 71 | 90 | 109 | 128 |
| ελάχιστο | 35.5 | 44.5 | 52.5 | 61.5 | 70.5 | 89.4 | 108.3 | 127.2 | |
| 37.1 | 46.1 | 54.1 | 63.1 | 72.1 | 91.2 | 110.5 | 129.7 | ||
| k | Ονομαστικό μέγεθος | 8 | 10 | 12 | 14 | 16 | 20 | 24 | 28 |
| ελάχιστο | 7.5 | 9.5 | 11.5 | 13.5 | 15.5 | 19.5 | 23.4 | 27.3 | |
| μέγιστο | 8.9 | 10.9 | 12.9 | 14.9 | 16.9 | 21.1 | 25.2 | 29.3 | |
| Α | Ονομαστικό μέγεθος | 13 | 17 | 20.5 | 27 | 30 | 36 | 45 | 54 |
| ελάχιστο | 12.65 | 16.65 | 20.08 | 26.58 | 29.58 | 35.5 | 44.5 | 53.5 | |
| μέγιστο | 13.35 | 17.35 | 20.92 | 27.42 | 30.42 | 36.5 | 45.5 | 54.5 | |
| m | Ονομαστικό μέγεθος | 10 | 12 | 14 | 16 | 19 | 24 | 28 | 32 |
| ελάχιστο | 9.5 | 11.5 | 13.5 | 15.5 | 18.5 | 23.5 | 27.4 | 31.3 | |
| μέγιστο | 10.9 | 12.9 | 14.9 | 16.9 | 19.9 | 25.1 | 29.2 | 33.3 | |
| ανά μονάδα ≈ kg | 0.06 | 0.11 | 0.18 | 0.28 | 0.45 | 0.74 | 1.66 | 2.65 | |
| Στροφικό νήμα | M42 | M48 | M56 | M64 | M72 × 6 | M80 × 6 | M100 × 6 | ||
| d | |||||||||
| d2 | Ονομαστικό μέγεθος | 85 | 100 | 110 | 120 | 150 | 170 | 190 | |
| ελάχιστο | 84.3 | 99.2 | 108.9 | 118.9 | 148.8 | 168.5 | 188.5 | ||
| μέγιστο | 86.5 | 101.7 | 112.1 | 122.1 | 152.4 | 173 | 193 | ||
| d3 | Ονομαστικό μέγεθος | 144 | 166 | 184 | 206 | 260 | 296 | 330 | |
| ελάχιστο | 143.2 | 164.9 | 182.8 | 204.8 | 258.5 | 294.3 | 328.3 | ||
| μέγιστο | 145.7 | 168.1 | 186.4 | 208.4 | 263 | 299.3 | 333.3 | ||
| d4 | Ονομαστικό μέγεθος | 80 | 90 | 100 | 110 | 140 | 160 | 180 | |
| ελάχιστο | 78.5 | 88.3 | 98.1 | 107.9 | 137.6 | 157.3 | 177 | ||
| μέγιστο | 80.7 | 90.8 | 100.9 | 111.1 | 141.2 | 161.3 | 181.5 | ||
| ε | Ονομαστικό μέγεθος | 30 | 35 | 38 | 42 | 50 | 55 | 60 | |
| ελάχιστο | 29.3 | 34.2 | 37.1 | 41.1 | 48.9 | 53.8 | 58.8 | ||
| μέγιστο | 31.3 | 36.7 | 39.9 | 43.9 | 52.1 | 57.4 | 62.4 | ||
| f | μέγιστο | 9 | 10 | 11 | 12 | 12 | 12 | 12 | |
| ΔΣ | max=ονομαστικό μέγεθος | 35.6 | 41 | 48.3 | 55.7 | 63.7 | 71.7 | 91.7 | |
| ελάχιστο | 35.21 | 40.61 | 47.91 | 55.24 | 63.24 | 71.24 | 91.16 | ||
| h | Ονομαστικό μέγεθος | 147 | 168 | 187 | 208 | 260 | 298 | 330 | |
| ελάχιστο | 146.2 | 166.9 | 185.8 | 206.8 | 258.5 | 296.3 | 328.3 | ||
| 148.7 | 170.1 | 189.4 | 210.4 | 263 | 301.3 | 333.3 | |||
| k | Ονομαστικό μέγεθος | 32 | 38 | 42 | 48 | 60 | 68 | 75 | |
| ελάχιστο | 31.3 | 37.2 | 41.1 | 47.1 | 58.9 | 66.8 | 73.8 | ||
| μέγιστο | 33.3 | 39.7 | 43.9 | 49.9 | 62.1 | 70.4 | 77.4 | ||
| Α | Ονομαστικό μέγεθος | 63 | 68 | 78 | 90 | 100 | 112 | 130 | |
| ελάχιστο | 62.4 | 67.4 | 77.4 | 89.3 | 99.3 | 111.3 | 129.2 | ||
| μέγιστο | 63.6 | 68.6 | 78.6 | 90.7 | 100.7 | 112.7 | 130.8 | ||
| m | Ονομαστικό μέγεθος | 38 | 46 | 50 | 58 | 72 | 80 | 88 | |
| ελάχιστο | 37.3 | 45.2 | 49.1 | 57.1 | 70.9 | 78.8 | 86.8 | ||
| μέγιστο | 39.5 | 47.7 | 51.9 | 59.9 | 74.1 | 82.4 | 90.4 | ||
| ανά μονάδα ≈ kg | 4.03 | 6.38 | 8.8 | 12.4 | 23.3 | 34.2 | 49.1 | ||
Χαρακτηριστικά:
- Δείκτης ανύψωσης DIN580βίδεςπροσφέρουν ένα ευρύ φάσμα μεγεθών από M6 έως M100, καλύπτοντας τις διαφορετικές απαιτήσεις φορτίου και σύνδεσης.
- Κατασκευασμένα από υψηλής ποιότητας χάλυβα 45#, αυτά τα DIN580ανύψωσηΤα μπουλόνια έχουν εξαιρετική αντοχή και αντοχή.
- Μοναδική επεξεργασία επιφάνειας:Η επιφάνεια υποβάλλεται σε ειδική επεξεργασία (όπως το CORRUD-DT), παρέχοντας τουλάχιστον 20 φορές ισχυρότερη αντοχή στη διάβρωση από την κανονική γαλβάνωση.

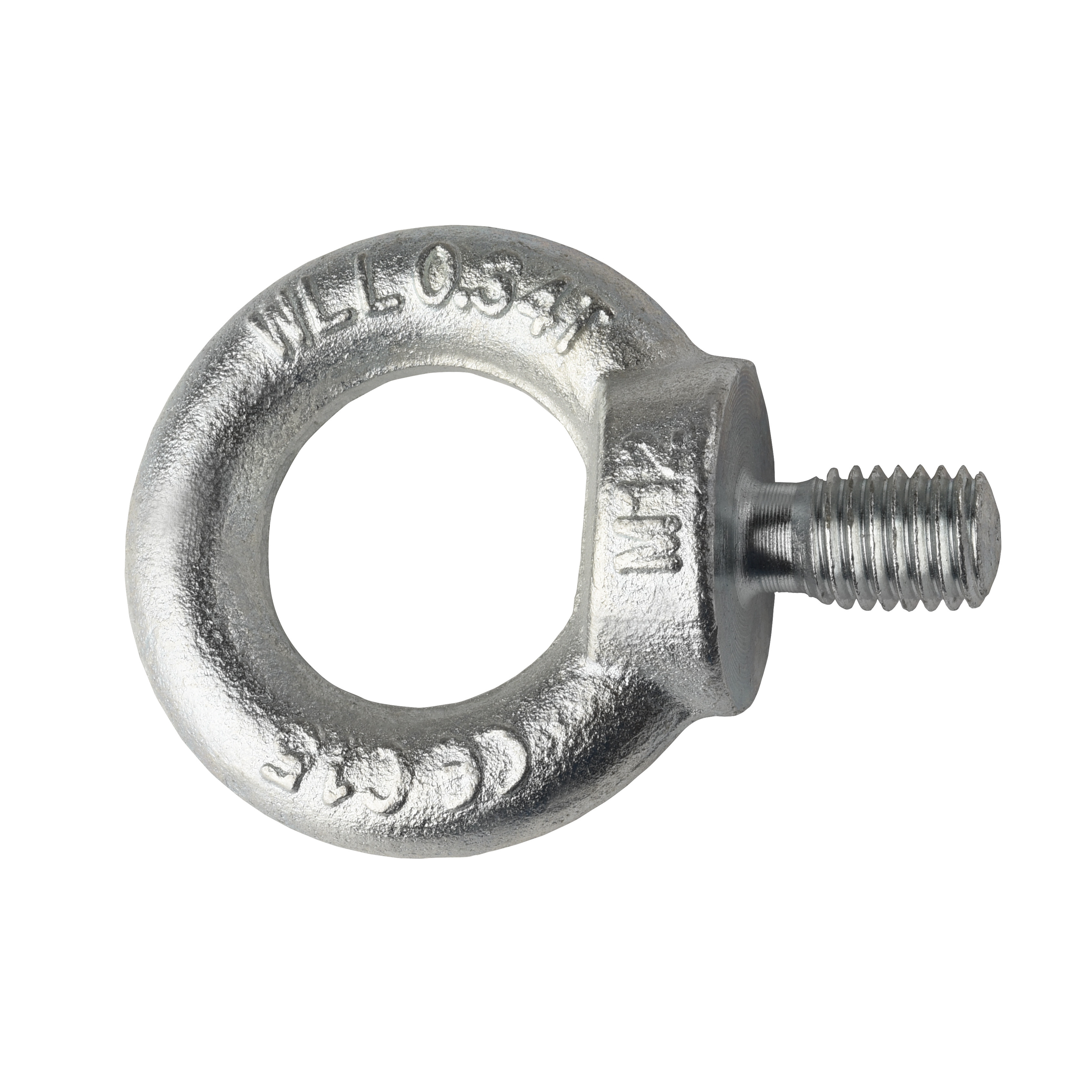

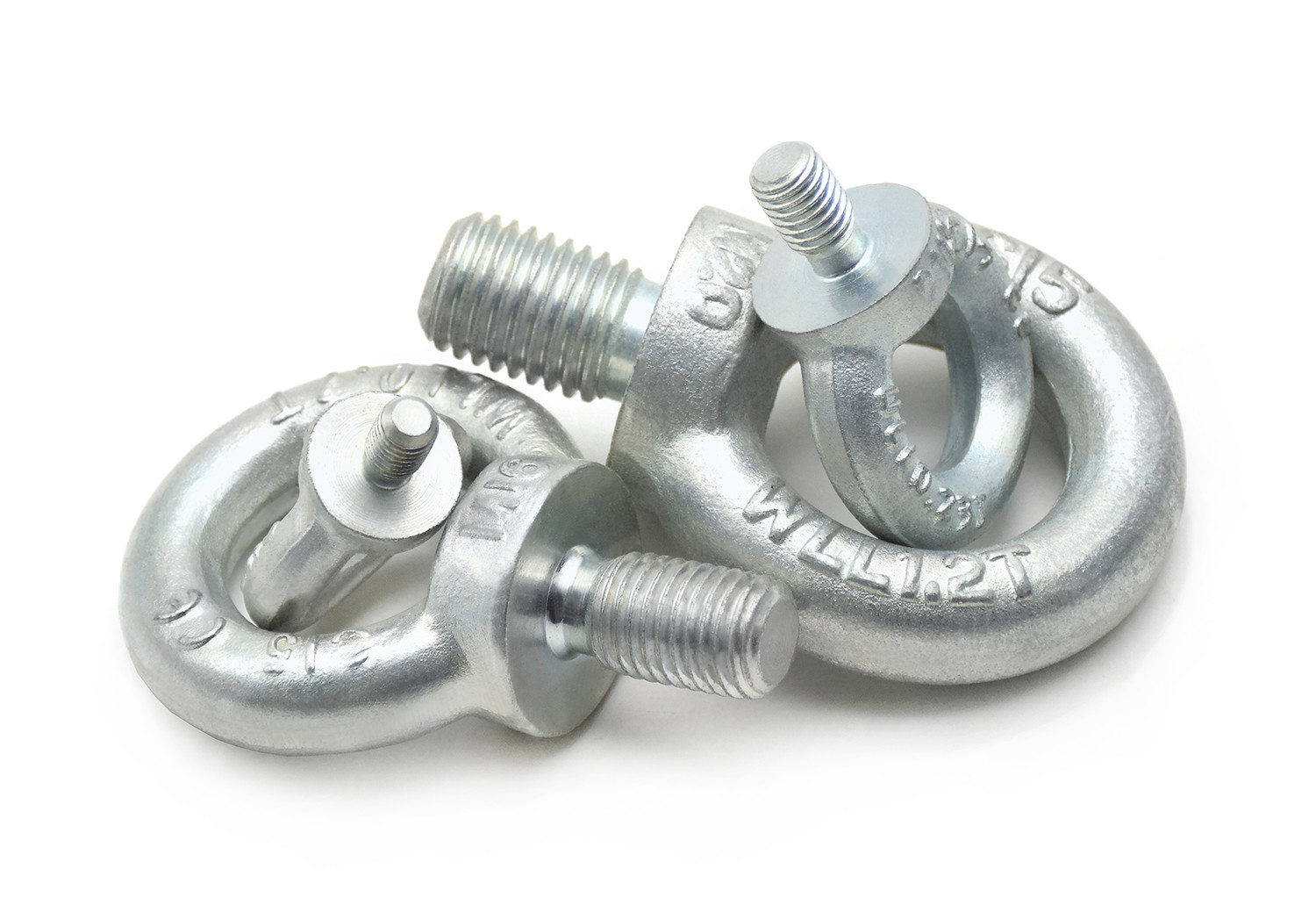

- Σημειώσεις ασφαλείας:Οι μπουλόνες ανύψωσης είναι σημαδεμένοι με ονομασίες όπως C15, C20, όριο φόρτωσης εργασίας (WLL) και προδιαγραφές μεγέθους.
- Για την εξασφάλιση της ποιότητας του προϊόντος, ηβίδεςΚατασκευάζονται με ολοκληρωμένη διαδικασία σφυρηλασίας και υποβάλλονται σε δοκιμές τυποποίησης και σκληρότητας.
Πλεονεκτήματα:
- Με μέγιστη χωρητικότητα φορτίουτουμέχρι 40T, οι μπουλόνες αυτές είναι κατάλληλες για βαριές εργασίες ανύψωσης.
- Χάρη στοειδικόΟι βίδες αντέχουν εύκολα στη σκουριά και τη διάβρωση σε σκληρά περιβάλλοντα.
- Πριν φύγετε από τοεργοστάσιο, τα προϊόντα αυτά υποβάλλονται σε αυστηρές δοκιμές και διαδικασίες ελέγχου ποιότητας για να εξασφαλιστεί η ασφάλεια και η αξιοπιστία τους κατά τη χρήση.
- Αυτές οι βίδες μπορούν να χρησιμοποιηθούνσεένα ευρύ φάσμα βιομηχανιών και περιοχών, καλύπτοντας τις διαφορετικές ανάγκες ανύψωσης σε διάφορα σενάρια.
Εφαρμογές:
- Λιμάνια και Ναυτιλία: Χρησιμοποιείται για αγκυροβόληση πλοίων και ανύψωση φορτίου.
- ΚατασκευήΑπασχολούνται σε εργοτάξια για την ανύψωση δομικών υλικών και εξοπλισμού.
- Βιομηχανική κατασκευή: Χρησιμοποιείται στην κατασκευή μηχανών, στην παραγωγή αυτοκινήτων και σε άλλους τομείς για την ανύψωση και τη στερέωση εξοπλισμού.
- Ενέργεια και υποδομές: Εφαρμόζεται στην εγκατάσταση και συντήρηση εξοπλισμού στον τομέα της ενέργειας, της πετροχημικής, της εξόρυξης και άλλων βιομηχανιών.
- Άλλοι Ειδικοί Τομείς: Χρησιμοποιείται επίσης ευρέως στον αεροδιαστημικό τομέα, στους σιδηροδρόμους, στην κατασκευή γεφυρών και σε άλλους τομείς για την ανύψωση και τη σταθεροποίηση.
