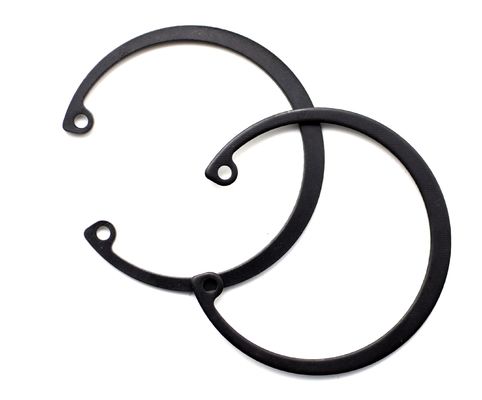

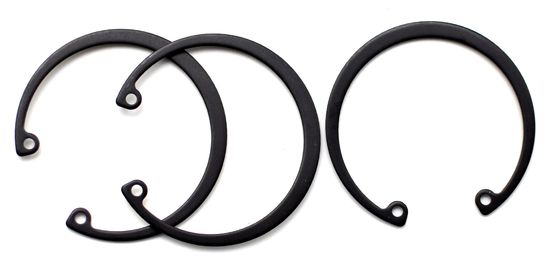

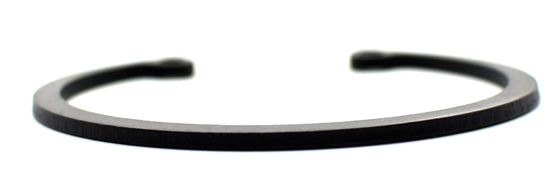

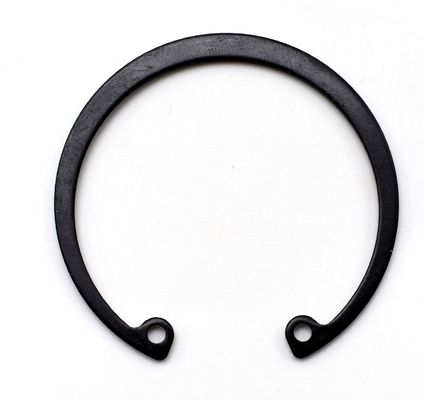

DIN472 65Mn Μαύρα δαχτυλίδια συγκράτησης Dacromet για τρύπες Φ35 - Φ98

  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
Τόπος καταγωγής JIANG SU ΕΠΙΔΡΟΠΗ ΚΙΝΑ
Μάρκα YingYan
Πιστοποίηση ISO9000
Αριθμό μοντέλου Φ35-Φ98
Ποσότητα παραγγελίας min 1000 κομμάτια
Τιμή negotiable
Συσκευασία λεπτομέρειες Μικρά κουτιά, πλαστικές σακούλες, χύδην σε κουτιά,

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Ονομασία Δαχτυλίδια συγκράτησης για τρύπες - κανονικός τύπος Τύπος ΒΔ/ΔΙΝ/ΑΣΜΕ/ΕΝ/ΙΣΟ κλπ.
Τύπος Δαχτυλίδια συγκράτησης Υλικό Χάλυβα κράματος 65Mn
Τελείωσε. Μαύρο, Ντακρόμετ, Μαύρο Οξείδιο. Επεξεργασία επιφάνειας Ντακρόμετ, Μαύρο.
Αριθμό μοντέλου Φ35-Φ98/Σύμφωνα με τις απαιτήσεις σας
Επισημαίνω

65Mn Δαχτυλίδια συγκράτησης

,

Δαχτυλίδια ρυμούλκησης

,

Το Dacromet DIN 472 Circlip
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

DIN472 65Mn Μαύρα δαχτυλίδια συγκράτησης για τρύπες από δακρωμετένιο - κανονικός τύπος Φ35-Φ98







DIN472 65Mn Μαύρα δαχτυλίδια συγκράτησης Dacromet για τρύπες Φ35 - Φ98 0

Ονομαστική διάμετρος 8 9 10 11 12 13 14
d ①
σ μέγιστο 0.8 0.8 1 1 1 1 1
ελάχιστο 0.75 0.75 0.94 0.94 0.94 0.94 0.94
dγ μέγιστο 9.06 10.16 11.16 12.16 13.36 14.46 15.46
ελάχιστο 8.6 9.7 10.7 11.7 12.9 14 15
Α μέγιστο 2.4 2.5 3.2 3.3 3.4 3.6 3.7
β ≈ 1.1 1.3 1.4 1.5 1.7 1.8 1.9
d1 ελάχιστο 1 1 1.2 1.2 1.5 1.5 1.7
d2 3 3.7 3.3 4.1 4.9 5.4 6.2
ανά 1000 μονάδες ≈ kg 0.14 0.15 0.18 0.31 0.37 0.42 0.52
Ονομαστική διάμετρος 15 16 17 18 19 20 21
d ①
σ μέγιστο 1 1 1 1 1 1 1
ελάχιστο 0.94 0.94 0.94 0.94 0.94 0.94 0.94
dγ μέγιστο 16.56 17.66 18.72 19.92 20.92 21.92 22.92
ελάχιστο 16.1 17.2 18.17 19.37 20.37 21.37 22.37
Α μέγιστο 3.7 3.8 3.9 4.1 4.1 4.2 4.2
β ≈ 2 2 2.1 2.2 2.2 2.3 2.4
d1 ελάχιστο 1.7 1.7 1.7 2 2 2 2
d2 7.2 8 8.8 9.4 10.4 11.2 12.2
ανά 1000 μονάδες ≈ kg 0.56 0.6 0.65 0.74 0.83 0.9 1
Ονομαστική διάμετρος 22 24 25 26 28 30 31
d ①
σ μέγιστο 1 1.2 1.2 1.2 1.2 1.2 1.2
ελάχιστο 0.94 1.14 1.14 1.14 1.14 1.14 1.14
dγ μέγιστο 23.92 26.32 27.32 28.32 30.6 32.6 33.9
ελάχιστο 23.37 25.69 26.69 27.69 29.85 31.85 33.15
Α μέγιστο 4.2 4.4 4.5 4.7 4.8 4.8 5.2
β ≈ 2.5 2.6 2.7 2.8 2.9 3 3.2
d1 ελάχιστο 2 2 2 2 2 2 2.5
d2 13.2 14.8 15.5 16.1 17.9 19.9 20
ανά 1000 μονάδες ≈ kg 1.1 1.42 1.5 1.6 1.8 2.06 2.1
Ονομαστική διάμετρος 32 34 35 36 37 38 40
d ①
σ μέγιστο 1.2 1.5 1.5 1.5 1.5 1.5 1.75
ελάχιστο 1.14 1.44 1.44 1.44 1.44 1.44 1.69
dγ μέγιστο 34.9 37 38.3 39.3 40.3 41.3 44.4
ελάχιστο 34.15 36.25 37.55 38.55 39.55 40.55 43.11
Α μέγιστο 5.4 5.4 5.4 5.4 5.5 5.5 5.8
β ≈ 3.2 3.3 3.4 3.5 3.6 3.7 3.9
d1 ελάχιστο 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
ανά 1000 μονάδες ≈ kg 2.21 3.2 3.54 3.7 3.74 3.9 4.7
Ονομαστική διάμετρος 42 45 47 48 50 52 55
d ①
σ μέγιστο 1.75 1.75 1.75 1.75 2 2 2
ελάχιστο 1.69 1.69 1.69 1.69 1.93 1.93 1.93
dγ μέγιστο 46.4 49.4 51.6 52.6 55.3 57.3 60.3
ελάχιστο 45.11 48.11 50.04 51.04 53.74 55.74 58.74
Α μέγιστο 5.9 6.2 6.4 6.4 6.5 6.7 6.8
β ≈ 4.1 4.3 4.4 4.5 4.6 4.7 5
d1 ελάχιστο 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 29.6 32 33.5 34.5 36.3 37.9 40.7
ανά 1000 μονάδες ≈ kg 5.4 6 6.1 6.7 7.3 8.2 8.3
Ονομαστική διάμετρος 56 58 60 62 63 65 68
d ①
σ μέγιστο 2 2 2 2 2 2.5 2.5
ελάχιστο 1.93 1.93 1.93 1.93 1.93 2.43 2.43
dγ μέγιστο 61.3 63.3 65.3 67.3 68.3 70.3 73.6
ελάχιστο 59.74 61.74 63.74 65.74 66.74 68.74 72.04
Α μέγιστο 6.8 6.9 7.3 7.3 7.3 7.6 7.8
β ≈ 5.1 5.2 5.4 5.5 5.6 5.8 6.1
d1 ελάχιστο 2.5 2.5 2.5 2.5 2.5 3 3
d2 41.7 43.5 44.7 46.7 47.7 49 51.6
ανά 1000 μονάδες ≈ kg 8.7 10.5 11.1 11.2 12.4 14.3 16
Ονομαστική διάμετρος 70 72 75 78 80 82 85
d ①
σ μέγιστο 2.5 2.5 2.5 2.5 2.5 2.5 3
ελάχιστο 2.43 2.43 2.43 2.43 2.43 2.43 2.92
dγ μέγιστο 75.6 77.6 80.6 83.8 86.8 88.8 91.8
ελάχιστο 74.04 76.04 79.04 81.96 84.96 86.96 89.96
Α μέγιστο 7.8 7.8 7.8 8.5 8.5 8.5 8.6
β ≈ 6.2 6.4 6.6 6.8 7 7 7.2
d1 ελάχιστο 3 3 3 3 3 3 3.5
d2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
ανά 1000 μονάδες ≈ kg 16.5 18.1 18.8 20.4 22 24 25.3
Ονομαστική διάμετρος 88 90 92 95 98 100 102
d ①
σ μέγιστο 3 3 3 3 3 3 4
ελάχιστο 2.92 2.92 2.92 2.92 2.92 2.92 3.9
dγ μέγιστο 94.8 96.8 98.8 101.8 104.8 106.8 109.3
ελάχιστο 92.96 94.96 96.96 99.96 102.96 104.96 107.46
Α μέγιστο 8.6 8.6 8.7 8.8 9 9.2 9.5
β ≈ 7.4 7.6 7.8 8.1 8.3 8.4 8.5
d1 ελάχιστο 3.5 3.5 3.5 3.5 3.5 3.5 3.5
d2 69.9 71.9 73.7 76.5 79 80.6 82
ανά 1000 μονάδες ≈ kg 28 31 32 35 37 38 55
Ονομαστική διάμετρος 105 108 110 112 115 120 125
d ①
σ μέγιστο 4 4 4 4 4 4 4
ελάχιστο 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dγ μέγιστο 113.3 116.3 118.3 120.3 123.5 128.5 133.5
ελάχιστο 111.46 114.46 116.46 118.46 121.37 126.37 131.37
Α μέγιστο 9.5 9.5 10.4 10.5 10.5 11 11
β ≈ 8.7 8.9 9 9.1 9.3 9.7 10
d1 ελάχιστο 3.5 3.5 3.5 3.5 3.5 3.5 4
d2 85 88 88.2 90 93 96.9 101.9
ανά 1000 μονάδες ≈ kg 56 60 64.5 72 74.5 77 79
Ονομαστική διάμετρος 130 135 140 145 150 155 160
d ①
σ μέγιστο 4 4 4 4 4 4 4
ελάχιστο 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dγ μέγιστο 138.5 143.5 148.5 153.5 159.5 165.5 170.5
ελάχιστο 136.37 141.37 146.37 151.37 157.37 163.37 168.37
Α μέγιστο 11 11.2 11.2 11.4 12 12 13
β ≈ 10.2 10.5 10.7 10.9 11.2 11.4 11.6
d1 ελάχιστο 4 4 4 4 4 4 4
d2 106.9 111.5 116.5 121 124.8 129.8 132.7
ανά 1000 μονάδες ≈ kg 82 84 87.5 93 105 107 110
Ονομαστική διάμετρος 165 170 175 180 185 190 195
d ①
σ μέγιστο 4 4 4 4 4 4 4
ελάχιστο 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dγ μέγιστο 176 181 186.2 191.2 196.2 201.2 206.2
ελάχιστο 173.87 178.87 183.78 188.78 193.78 198.78 203.78
Α μέγιστο 13 13.5 13.5 14.2 14.2 14.2 14.2
β ≈ 11.8 12.2 12.7 13.2 13.7 13.8 13.8
d1 ελάχιστο 4 4 4 4 4 4 4
d2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
ανά 1000 μονάδες ≈ kg 125 140 150 165 170 175 183
Ονομαστική διάμετρος 200 210 220 230 240 250 260
d ①
σ μέγιστο 4 5 5 5 5 5 5
ελάχιστο 3.9 4.88 4.88 4.88 4.88 4.88 4.88
dγ μέγιστο 211.2 223.7 233.7 243.7 254 264 277
ελάχιστο 208.78 221.28 231.28 241.28 251.19 261.19 274.19
Α μέγιστο 14.2 14.2 14.2 14.2 14.2 14.2 16.2
β ≈ 14 14 14 14 14 14 16
d1 ελάχιστο 4 4 4 4 4 4 5
d2 170.2 180.2 190.2 200.2 210.2 220.2 226
ανά 1000 μονάδες ≈ kg 195 270 315 330 345 360 375
Ονομαστική διάμετρος 270 280 290 300
d ①
σ μέγιστο 5 5 5 5
ελάχιστο 4.88 4.88 4.88 4.88
dγ μέγιστο 287 297 307 317
ελάχιστο 284.19 294.19 304.19 314.19
Α μέγιστο 16.2 16.2 16.2 16.2
β ≈ 16 16 16 16
d1 ελάχιστο 5 5 5 5
d2 236 246 256 266
ανά 1000 μονάδες ≈ kg 388 400 415 435






Χαρακτηριστικά:

  • Τυποποιημένα μεγέθη: Αυτοί οι δακτυλικοί συσσωρευτές συνήθως διατίθενται σε μια σειρά από τυποποιημένα μεγέθη, επιτρέποντας την επιλογή ενός κατάλληλου δακτυλίου με βάση τη διάμετρο του άξονα και το μέγεθος του μέρους που χρειάζεται στερέωση.
  • Απλή δομή: Ο δακτύλιος στήριξης είναι συνήθως κατασκευασμένος από ένα κυκλικό μεταλλικό φύλλο με ένα άνοιγμα στη μέση, επιτρέποντας την εύκολη εγκατάσταση στον άξονα.
  • Εύκολη εγκατάσταση: Ο δακτύλιος συγκράτησης μπορεί να εγκατασταθεί στον άξονα με σπρώξιμο άξονως ή με κτύπημα, χωρίς να απαιτούνται ειδικά εργαλεία ή εξοπλισμό.
  • Διαφορετικά υλικά: Ανάλογα με το περιβάλλον εφαρμογής και τις απαιτήσεις, οι δαχτυλίδια συγκράτησης μπορούν να κατασκευαστούν από διάφορα υλικά, όπως ανοξείδωτο χάλυβα, χάλυβα άνθρακα, κράματα χαλκού κλπ.

Πλεονεκτήματα

  • Αποτελεσματική στερέωση: Οι δαχτυλίδια συγκράτησης αποτρέπουν αποτελεσματικά τα μέρη από την κίνηση ή την πτώση από τον άξονα, εξασφαλίζοντας τη σταθερότητα και την αξιοπιστία του μηχανικού συστήματος.
  • Χαμηλό κόστος: Λόγω της απλής δομής τους, το κόστος παραγωγής των δαχτυλιδιών υποστήριξης είναι σχετικά χαμηλό, καθιστώντας τους κατάλληλους για μαζική παραγωγή.
  • Υψηλή προσαρμοστικότητα: Οι δαχτυλίδια στήριξης μπορούν να προσαρμοστούν σε διάφορες διαμέτρους άξονα και μεγέθη εξαρτημάτων, αποδεικνύοντας ισχυρή ευελιξία.
  • Εύκολη συντήρηση: Η εγκατάσταση και η αφαίρεση των δαχτυλιδιών συγκράτησης είναι σχετικά απλές, διευκολύνοντας τη συντήρηση του εξοπλισμού και την αντικατάσταση των εξαρτημάτων.

Εφαρμόσιμα σενάρια:

  • Μέρη μεταφοράς στους άξονες: Στα συστήματα μεταφοράς, όπως τα γρανάζια και οι τροχοί τροχούς, μπορούν να χρησιμοποιηθούν δαχτυλίδια στήριξης για την στερέωση των τμημάτων στους άξονες.
  • Εγκατάσταση ρυμουλκούμενων: Σε ορισμένες εφαρμογές, είναι απαραίτητο να εξασφαλίζεται η σταθερότητα των ρυμουλκούμενων στους άξονες, όπου παίζουν ρόλο οι δακτυλίδια στήριξης.
  • Στοιχεία τοποθέτησης: Οι δαχτυλίδια στήριξης μπορούν επίσης να χρησιμεύσουν ως στοιχεία τοποθέτησης, εξασφαλίζοντας ακριβείς σχετικές θέσεις άλλων τμημάτων στους άξονες.
  • Σενάρια συχνής αντικατάστασης εξαρτημάτων: Λόγω της ευκολίας εγκατάστασης και αφαίρεσής τους, οι δακτυλίδια στήριξης είναι ιδιαίτερα κατάλληλοι για σενάρια που απαιτούν συχνή αντικατάσταση εξαρτημάτων,όπως σε εξοπλισμό δοκιμών και πάγκους δοκιμών.
