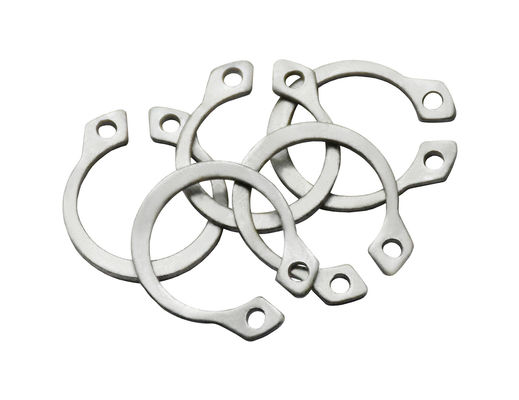

Τυπικός τύπος δαχτυλίδια συγκράτησης DIN471 από ανοξείδωτο χάλυβα SUS304 Plain για άξονες

  • Normal Type Retaining Rings DIN471 Stainless Steel SUS304 Plain For Shafts
Τόπος καταγωγής JIANG SU ΕΠΙΔΡΟΠΗ ΚΙΝΑ
Μάρκα YingYan
Πιστοποίηση ISO9000
Αριθμό μοντέλου Φ10-Φ110
Ποσότητα παραγγελίας min 1000 κομμάτια
Τιμή negotiable
Συσκευασία λεπτομέρειες Μικρά κουτιά, πλαστικές σακούλες, χύδην σε κουτιά,

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Ονομασία Δαχτυλίδια συγκράτησης για άξονες - κανονικού τύπου Τύπος ΒΔ/ΔΙΝ/ΑΣΜΕ/ΕΝ/ΙΣΟ κλπ.
Υλικό SUS304 Τύπος Δαχτυλίδια συγκράτησης
Τελείωσε. Καθαρό, γυαλιστερό. Πακέτο Τύπος PE+Ετικέτα+Καρτόνι
Επεξεργασία επιφάνειας Χωρισμός Μέγεθος Φ10-Φ110/Σύμφωνα με τις απαιτήσεις σας
Επισημαίνω

SUS304 Δαχτυλίδια συγκράτησης

,

Σκοπός:

,

Δαχτυλίδι συγκράτησης από ανοξείδωτο χάλυβα
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Δαχτυλίδια συγκράτησης για τρύπες - κανονικός τύπος



Τυπικός τύπος δαχτυλίδια συγκράτησης DIN471 από ανοξείδωτο χάλυβα SUS304 Plain για άξονες 0

Ονομαστική διάμετρος 8 9 10 11 12 13 14
d ①
σ μέγιστο 0.8 0.8 1 1 1 1 1
ελάχιστο 0.75 0.75 0.94 0.94 0.94 0.94 0.94
dγ μέγιστο 9.06 10.16 11.16 12.16 13.36 14.46 15.46
ελάχιστο 8.6 9.7 10.7 11.7 12.9 14 15
Α μέγιστο 2.4 2.5 3.2 3.3 3.4 3.6 3.7
β ≈ 1.1 1.3 1.4 1.5 1.7 1.8 1.9
d1 ελάχιστο 1 1 1.2 1.2 1.5 1.5 1.7
d2 3 3.7 3.3 4.1 4.9 5.4 6.2
ανά 1000 μονάδες ≈ kg 0.14 0.15 0.18 0.31 0.37 0.42 0.52
Ονομαστική διάμετρος 15 16 17 18 19 20 21
d ①
σ μέγιστο 1 1 1 1 1 1 1
ελάχιστο 0.94 0.94 0.94 0.94 0.94 0.94 0.94
dγ μέγιστο 16.56 17.66 18.72 19.92 20.92 21.92 22.92
ελάχιστο 16.1 17.2 18.17 19.37 20.37 21.37 22.37
Α μέγιστο 3.7 3.8 3.9 4.1 4.1 4.2 4.2
β ≈ 2 2 2.1 2.2 2.2 2.3 2.4
d1 ελάχιστο 1.7 1.7 1.7 2 2 2 2
d2 7.2 8 8.8 9.4 10.4 11.2 12.2
ανά 1000 μονάδες ≈ kg 0.56 0.6 0.65 0.74 0.83 0.9 1
Ονομαστική διάμετρος 22 24 25 26 28 30 31
d ①
σ μέγιστο 1 1.2 1.2 1.2 1.2 1.2 1.2
ελάχιστο 0.94 1.14 1.14 1.14 1.14 1.14 1.14
dγ μέγιστο 23.92 26.32 27.32 28.32 30.6 32.6 33.9
ελάχιστο 23.37 25.69 26.69 27.69 29.85 31.85 33.15
Α μέγιστο 4.2 4.4 4.5 4.7 4.8 4.8 5.2
β ≈ 2.5 2.6 2.7 2.8 2.9 3 3.2
d1 ελάχιστο 2 2 2 2 2 2 2.5
d2 13.2 14.8 15.5 16.1 17.9 19.9 20
ανά 1000 μονάδες ≈ kg 1.1 1.42 1.5 1.6 1.8 2.06 2.1
Ονομαστική διάμετρος 32 34 35 36 37 38 40
d ①
σ μέγιστο 1.2 1.5 1.5 1.5 1.5 1.5 1.75
ελάχιστο 1.14 1.44 1.44 1.44 1.44 1.44 1.69
dγ μέγιστο 34.9 37 38.3 39.3 40.3 41.3 44.4
ελάχιστο 34.15 36.25 37.55 38.55 39.55 40.55 43.11
Α μέγιστο 5.4 5.4 5.4 5.4 5.5 5.5 5.8
β ≈ 3.2 3.3 3.4 3.5 3.6 3.7 3.9
d1 ελάχιστο 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
ανά 1000 μονάδες ≈ kg 2.21 3.2 3.54 3.7 3.74 3.9 4.7
Ονομαστική διάμετρος 42 45 47 48 50 52 55
d ①
σ μέγιστο 1.75 1.75 1.75 1.75 2 2 2
ελάχιστο 1.69 1.69 1.69 1.69 1.93 1.93 1.93
dγ μέγιστο 46.4 49.4 51.6 52.6 55.3 57.3 60.3
ελάχιστο 45.11 48.11 50.04 51.04 53.74 55.74 58.74
Α μέγιστο 5.9 6.2 6.4 6.4 6.5 6.7 6.8
β ≈ 4.1 4.3 4.4 4.5 4.6 4.7 5
d1 ελάχιστο 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 29.6 32 33.5 34.5 36.3 37.9 40.7
ανά 1000 μονάδες ≈ kg 5.4 6 6.1 6.7 7.3 8.2 8.3
Ονομαστική διάμετρος 56 58 60 62 63 65 68
d ①
σ μέγιστο 2 2 2 2 2 2.5 2.5
ελάχιστο 1.93 1.93 1.93 1.93 1.93 2.43 2.43
dγ μέγιστο 61.3 63.3 65.3 67.3 68.3 70.3 73.6
ελάχιστο 59.74 61.74 63.74 65.74 66.74 68.74 72.04
Α μέγιστο 6.8 6.9 7.3 7.3 7.3 7.6 7.8
β ≈ 5.1 5.2 5.4 5.5 5.6 5.8 6.1
d1 ελάχιστο 2.5 2.5 2.5 2.5 2.5 3 3
d2 41.7 43.5 44.7 46.7 47.7 49 51.6
ανά 1000 μονάδες ≈ kg 8.7 10.5 11.1 11.2 12.4 14.3 16
Ονομαστική διάμετρος 70 72 75 78 80 82 85
d ①
σ μέγιστο 2.5 2.5 2.5 2.5 2.5 2.5 3
ελάχιστο 2.43 2.43 2.43 2.43 2.43 2.43 2.92
dγ μέγιστο 75.6 77.6 80.6 83.8 86.8 88.8 91.8
ελάχιστο 74.04 76.04 79.04 81.96 84.96 86.96 89.96
Α μέγιστο 7.8 7.8 7.8 8.5 8.5 8.5 8.6
β ≈ 6.2 6.4 6.6 6.8 7 7 7.2
d1 ελάχιστο 3 3 3 3 3 3 3.5
d2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
ανά 1000 μονάδες ≈ kg 16.5 18.1 18.8 20.4 22 24 25.3
Ονομαστική διάμετρος 88 90 92 95 98 100 102
d ①
σ μέγιστο 3 3 3 3 3 3 4
ελάχιστο 2.92 2.92 2.92 2.92 2.92 2.92 3.9
dγ μέγιστο 94.8 96.8 98.8 101.8 104.8 106.8 109.3
ελάχιστο 92.96 94.96 96.96 99.96 102.96 104.96 107.46
Α μέγιστο 8.6 8.6 8.7 8.8 9 9.2 9.5
β ≈ 7.4 7.6 7.8 8.1 8.3 8.4 8.5
d1 ελάχιστο 3.5 3.5 3.5 3.5 3.5 3.5 3.5
d2 69.9 71.9 73.7 76.5 79 80.6 82
ανά 1000 μονάδες ≈ kg 28 31 32 35 37 38 55
Ονομαστική διάμετρος 105 108 110 112 115 120 125
d ①
σ μέγιστο 4 4 4 4 4 4 4
ελάχιστο 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dγ μέγιστο 113.3 116.3 118.3 120.3 123.5 128.5 133.5
ελάχιστο 111.46 114.46 116.46 118.46 121.37 126.37 131.37
Α μέγιστο 9.5 9.5 10.4 10.5 10.5 11 11
β ≈ 8.7 8.9 9 9.1 9.3 9.7 10
d1 ελάχιστο 3.5 3.5 3.5 3.5 3.5 3.5 4
d2 85 88 88.2 90 93 96.9 101.9
ανά 1000 μονάδες ≈ kg 56 60 64.5 72 74.5 77 79
Ονομαστική διάμετρος 130 135 140 145 150 155 160
d ①
σ μέγιστο 4 4 4 4 4 4 4
ελάχιστο 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dγ μέγιστο 138.5 143.5 148.5 153.5 159.5 165.5 170.5
ελάχιστο 136.37 141.37 146.37 151.37 157.37 163.37 168.37
Α μέγιστο 11 11.2 11.2 11.4 12 12 13
β ≈ 10.2 10.5 10.7 10.9 11.2 11.4 11.6
d1 ελάχιστο 4 4 4 4 4 4 4
d2 106.9 111.5 116.5 121 124.8 129.8 132.7
ανά 1000 μονάδες ≈ kg 82 84 87.5 93 105 107 110
Ονομαστική διάμετρος 165 170 175 180 185 190 195
d ①
σ μέγιστο 4 4 4 4 4 4 4
ελάχιστο 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dγ μέγιστο 176 181 186.2 191.2 196.2 201.2 206.2
ελάχιστο 173.87 178.87 183.78 188.78 193.78 198.78 203.78
Α μέγιστο 13 13.5 13.5 14.2 14.2 14.2 14.2
β ≈ 11.8 12.2 12.7 13.2 13.7 13.8 13.8
d1 ελάχιστο 4 4 4 4 4 4 4
d2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
ανά 1000 μονάδες ≈ kg 125 140 150 165 170 175 183
Ονομαστική διάμετρος 200 210 220 230 240 250 260
d ①
σ μέγιστο 4 5 5 5 5 5 5
ελάχιστο 3.9 4.88 4.88 4.88 4.88 4.88 4.88
dγ μέγιστο 211.2 223.7 233.7 243.7 254 264 277
ελάχιστο 208.78 221.28 231.28 241.28 251.19 261.19 274.19
Α μέγιστο 14.2 14.2 14.2 14.2 14.2 14.2 16.2
β ≈ 14 14 14 14 14 14 16
d1 ελάχιστο 4 4 4 4 4 4 5
d2 170.2 180.2 190.2 200.2 210.2 220.2 226
ανά 1000 μονάδες ≈ kg 195 270 315 330 345 360 375
Ονομαστική διάμετρος 270 280 290 300
d ①
σ μέγιστο 5 5 5 5
ελάχιστο 4.88 4.88 4.88 4.88
dγ μέγιστο 287 297 307 317
ελάχιστο 284.19 294.19 304.19 314.19
Α μέγιστο 16.2 16.2 16.2 16.2
β ≈ 16 16 16 16
d1 ελάχιστο 5 5 5 5
d2 236 246 256 266
ανά 1000 μονάδες ≈ kg 388 400 415 435





Χαρακτηριστικά:

  • Για να προσαρμόζεται σε διαφορετικές διαμέτρους άξονα και στο μέγεθος των μερών που πρέπει να στερεωθούν, αυτός ο δακτύλιος στήριξης είναι διαθέσιμος σε διάφορα τυποποιημένα μεγέθη για επιλογή.
  • Το δαχτυλίδι συγκράτησης κατασκευάζεται από ένα κυκλικό μεταλλικό δίσκο με ένα άνοιγμα στο κέντρο, με μια απλή δομή που διευκολύνειΕύκολο.εγκατάσταση.
  • Το δαχτυλίδι στήριξης μπορεί να είναιχωρίς προσπάθειατοποθετούνται στον άξονα με άξονα σπρώξιμο και κτύπημα, εξαλείφοντας την ανάγκη για ειδικά εργαλεία ή εξοπλισμό.
  • Λόγω των διαφορετικών περιβάλλοντων εργασίας και των απαιτήσεων των δακτυλίων συγκράτησης, κατασκευάζονται από διάφορα υλικά,Συμπεριλαμβανομένωναπό ανοξείδωτο χάλυβα, ανθρακικό χάλυβα, κράματα χαλκού και πολλά άλλα.

Πλεονεκτήματα

  • Τα δαχτυλίδια συγκράτησης εγγυώνται τη σταθερότητα και την αξιοπιστία των μηχανικών συστημάτων με την αποτελεσματική πρόληψη της μετατόπισης ήαποσπασμόςτων τμημάτων από τον άξονα.
  • Εξαιτίας τωναπλήΟι δαχτυλίδια στήριξης είναι κατάλληλοι για μεγάλης κλίμακας παραγωγή, με αποτέλεσμα σχετικά χαμηλά κόστη παραγωγής.
  • Υψηλή προσαρμοστικότητα: Οι δαχτυλίδια στήριξης μπορούν να προσαρμοστούν σε διάφορες διαμέτρους άξονα και μεγέθη εξαρτημάτων, αποδεικνύοντας ισχυρή ευελιξία.
  • Εύκολη συντήρηση: Η εγκατάσταση και η αφαίρεση των δαχτυλιδιών συγκράτησης είναι σχετικά απλές, διευκολύνοντας τη συντήρηση του εξοπλισμού και την αντικατάσταση των εξαρτημάτων.

Εφαρμόσιμα σενάρια:

  • Μέρη μεταφοράς στους άξονες: Στα συστήματα μεταφοράς, όπως τα γρανάζια και οι τροχοί τροχούς, μπορούν να χρησιμοποιηθούν δαχτυλίδια στήριξης για την στερέωση των τμημάτων στους άξονες.
  • Εγκατάσταση ρυμουλκούμενων: Σε ορισμένες εφαρμογές, είναι απαραίτητο να εξασφαλίζεται η σταθερότητα των ρυμουλκούμενων στους άξονες, όπου παίζουν ρόλο οι δακτυλίδια στήριξης.
  • Στοιχεία τοποθέτησης: Οι δαχτυλίδια στήριξης μπορούν επίσης να χρησιμεύσουν ως στοιχεία τοποθέτησης, εξασφαλίζοντας ακριβείς σχετικές θέσεις άλλων τμημάτων στους άξονες.
  • Σενάρια συχνής αντικατάστασης εξαρτημάτων: Λόγω της ευκολίας εγκατάστασης και αφαίρεσής τους, οι δακτυλίδια στήριξης είναι ιδιαίτερα κατάλληλοι για σενάρια που απαιτούν συχνή αντικατάσταση εξαρτημάτων,όπως σε εξοπλισμό δοκιμών και πάγκους δοκιμών.
