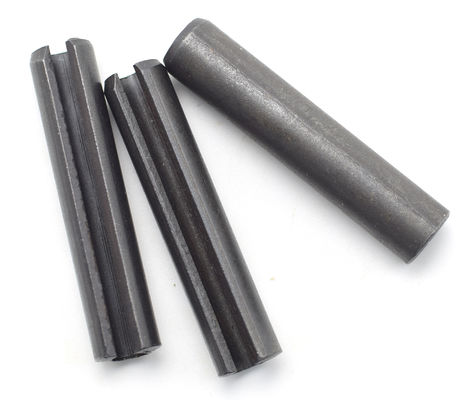

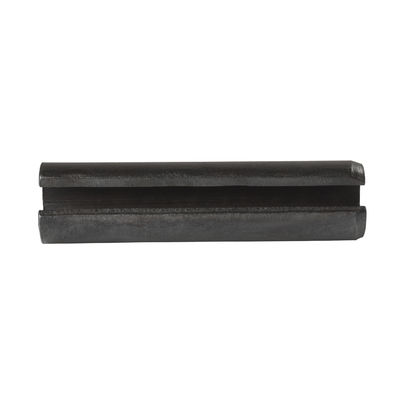

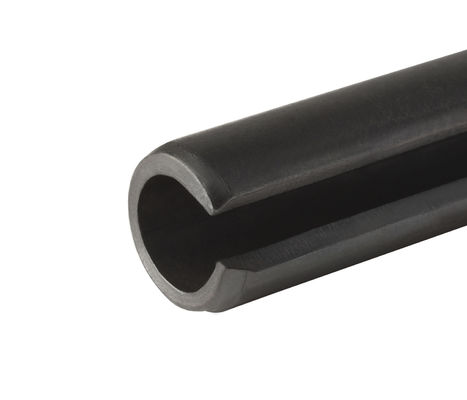

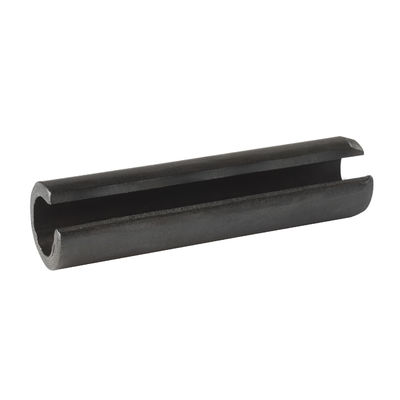

Χάλυβα κράματος 65Mn τύπου ελατήριας DIN 1481 Spring Pin Blacked Dacromet Slotted Heavy Type
| Τόπος καταγωγής | JIANG SU ΕΠΙΔΡΟΠΗ ΚΙΝΑ |
|---|---|
| Μάρκα | YingYan |
| Πιστοποίηση | ISO9000 |
| Αριθμό μοντέλου | Φ2-Φ8 |
| Ποσότητα παραγγελίας min | 1000 κομμάτια |
| Τιμή | negotiable |
| Συσκευασία λεπτομέρειες | Μικρά κουτιά, πλαστικές σακούλες, χύδην σε κουτιά |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Ονομασία | Τύπος ελατήριας, ευθείες καρφίτσες, με σχισμές, βαρύς τύπου | Τύπος | ΒΔ/ΔΙΝ/ΑΣΜΕ/ΕΝ/ISO/JIS B&etc. |
|---|---|---|---|
| Υλικό | 65MN | Επεξεργασία Επιφανειών | Μαύρο, Ντακρόμετ. |
| Χρώμα | Μαύρο, Ντακρόμετ. | Μέγεθος | Φ2-Φ8/Σύμφωνα με τις ανάγκες σας |
| Διάρκεια | 5mm-55mm/Σύμφωνα με τις απαιτήσεις σας | ||
| Επισημαίνω | Άλλος χάλυβας DIN 1481,Επικαιροποιημένη πίνακα DIN 1481,Σημαντικές πινές ελατήριας |
||
Περιγραφή προϊόντων
DIN1481 Χάλυβας κράματος 65Mn τύπου ελατήριας ευθείας καρφίτσες, με τρύπες, βαρέος τύπος μαυρισμένος/δακρομέτ
| Ονομαστική διάμετρος | Φ1 | Φ1.5 | Φ2 | Φ2.5 | Φ3 | Φ3.5 | Φ4 | ||
| d | |||||||||
| Α | 0.15 | 0.25 | 0.35 | 0.4 | 0.5 | 0.6 | 0.65 | ||
| d | ελάχιστο | 1.2 | 1.7 | 2.3 | 2.8 | 3.3 | 3.8 | 4.4 | |
| μέγιστο | 1.3 | 1.8 | 2.4 | 2.9 | 3.5 | 4 | 4.6 | ||
| d2 | ≈ | 0.8 | 1.1 | 1.5 | 1.8 | 2.1 | 2.3 | 2.8 | |
| σ | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.75 | 0.8 | ||
| Ελάχιστη αντοχή κοπής, μονάδα (kN) | 0.35 | 0.79 | 1.41 | 2.19 | 3.16 | 4.53 | 5.62 | ||
| Ελάχιστο διπλό κούρεμα,kN | 0.7 | 1.58 | 2.82 | 4.38 | 6.32 | 9.06 | 11.24 | ||
| Ονομαστική διάμετρος | Φ4.5 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ13 | ||
| d | |||||||||
| Α | 0.8 | 0.9 | 1.2 | 2 | 2 | 2 | 2 | ||
| d | ελάχιστο | 4.9 | 5.4 | 6.4 | 8.5 | 10.5 | 12.5 | 13.5 | |
| μέγιστο | 5.1 | 5.6 | 6.7 | 8.8 | 10.8 | 12.8 | 13.8 | ||
| d2 | ≈ | 2.9 | 3.4 | 3.9 | 5.5 | 6.5 | 7.5 | 8.5 | |
| σ | 1 | 1 | 1.25 | 1.5 | 2 | 2.5 | 2.5 | ||
| Ελάχιστη αντοχή κοπής, μονάδα (kN) | 7.68 | 8.77 | 13.02 | 21.38 | 35.08 | 52.07 | 57.55 | ||
| Ελάχιστο διπλό κούρεμα,kN | 15.36 | 17.54 | 26.04 | 42.76 | 70.16 | 104.1 | 115.1 | ||
| Ονομαστική διάμετρος | Φ14 | Φ16 | Φ18 | Φ20 | Φ21 | Φ25 | Φ28 | ||
| d | |||||||||
| Α | 2 | 2 | 2 | 3 | 3 | 3 | 3 | ||
| d | ελάχιστο | 14.4 | 16.5 | 18.5 | 20.5 | 21.5 | 25.5 | 28.5 | |
| μέγιστο | 14.8 | 16.8 | 18.9 | 20.9 | 21.9 | 25.9 | 28.9 | ||
| d2 | ≈ | 8.5 | 10.5 | 11.5 | 12.5 | 13.5 | 15.5 | 17.5 | |
| σ | 3 | 3 | 3.5 | 4 | 4 | 5 | 5.5 | ||
| Ελάχιστη αντοχή κοπής, μονάδα (kN) | 72.36 | 85.51 | 111.27 | 140.32 | 149.09 | 219.25 | 271.32 | ||
| Ελάχιστο διπλό κούρεμα,kN | 144.7 | 171 | 222.5 | 280.6 | 298.2 | 438.5 | 542.6 | ||
| Ονομαστική διάμετρος | Φ30 | Φ32 | Φ35 | Φ38 | Φ40 | Φ45 | Φ50 | ||
| d | |||||||||
| Α | 3 | 3 | 3 | 4 | 4 | 4 | 4 | ||
| d | ελάχιστο | 30.5 | 32.5 | 35.5 | 38.5 | 40.5 | 45.5 | 50.5 | |
| μέγιστο | 30.9 | 32.9 | 35.9 | 38.9 | 40.9 | 45.9 | 50.9 | ||
| d2 | ≈ | 18.5 | 20.5 | 21.5 | 23.5 | 25.5 | 28.5 | 31.5 | |
| σ | 6 | 6 | 7 | 7.5 | 7.5 | 8.5 | 9.5 | ||
| Ελάχιστη αντοχή κοπής, μονάδα (kN) | 315.72 | 342.03 | 429.73 | 501.53 | 534.42 | 680.22 | 843.57 | ||
| Ελάχιστο διπλό κούρεμα,kN | 631.4 | 684 | 859 | 1003 | 1068 | 1360 | 1685 | ||
Χαρακτηριστικά:
- Αυτές οι κυλινδρικές καρφίτσες είναιεξοπλισμένομε τρύπες κατά μήκος του άξονα τους, που επιτρέπουν την ελαστική παραμόρφωση κατά την εγκατάσταση, διευκολύνοντας έτσι την εισαγωγή και τη στερέωση.
- Αυτές οι κυλινδρικές καρφίτσες είναι φτιαγμένεςτουΧάλυβα άνθρακα ή άλλα υλικά υψηλής αντοχής, που τους επιτρέπουν να αντέχουν σε σημαντικές δυνάμεις τράβηξης και κοπής.
- Οι άκρες των καρφίτσες είναι επεξεργασμένες σεσπασμέναεπιφάνειες, καθιστώντας την τοποθέτηση πιο βολική και μειώνοντας τον κίνδυνο βλάβης άλλων εξαρτημάτων κατά την συναρμολόγηση.
- Μόλις εισαχθούν σε μια τρύπα, οι καρφίτσες επεκτείνονται ελαφρώς, δημιουργώντας μια εξωτερική ένταση που τις στερεώνει στενά στα τοιχώματα της τρύπας, εξασφαλίζοντας μια σταθερή σύνδεση.
Πλεονεκτήματα
- Χάρη στο σχεδιασμό τους με τρύπες καισπασμέναΟι άξονες, με βαριές ευθείες πινέλες ελαστικών, μπορούν να εισαχθούν εύκολα σε προκατασκευασμένες τρύπες, εξαλείφοντας την ανάγκη για περίπλοκα εργαλεία εγκατάστασης ή εξειδικευμένες τεχνικές.
- Οι καρφίτσες.επεκτατικόφύσηαποτελέσματασε πιο σφιχτή τοποθεσία κατά των τοίχων της τρύπας, αυξάνοντας την σταθερότητα της σύνδεσης.διασφάλιση της αντοχής και παράταση της συνολικής διάρκειας ζωής της εφαρμογής.
- Οι βαριές ευθείες πινέλες ελαστικών είναι σχεδιασμένες για εύκολη εγκατάσταση και αφαίρεση, καθιστώντας τις ιδανικές για χρήση σε ένα ευρύ φάσμα μηχανημάτων και εξοπλισμού, ιδίωςσεκαταστάσεις όπου απαιτείται συχνή αποσυναρμολόγηση και επανασυναρμολόγηση, όπως σε μεντεσέδες, ελατήρια και εξαρτήματα μετάδοσης ισχύος.Η ευελιξία τους εξασφαλίζει σημαντικά οφέλη σε αυτές τις εφαρμογές.
Εφαρμογές:
- Σύνδεσμοι χάντζελ:ΕπικεφαλήςΚαθαρός.Πινάκια ελαστικών με τρύπεςχρησιμοποιούνται συνήθως σε συνδέσεις μαντήλας, παρέχοντας μια σταθερή σύνδεση που επιτρέπει στην μαντήλα να περιστρέφεται ελεύθερα όταν απαιτείται.
- Εγκατάσταση ελαστικών: Σε εφαρμογές ελαστικών, αυτές οι καρφίτσες μπορούν να χρησιμοποιηθούν για να στερεώσουν τις άκρες των ελαστικών, αποτρέποντας την κίνηση ή την χαλάρωση.
- Συστατικά της μετάδοσης ισχύος: Στα συστήματα μεταφοράς ισχύος, χρησιμοποιούνται βαριές ευθείες πινές ελαστικών για τη σύνδεση και την ασφαλή λειτουργία διαφόρων συστατικών της μετάδοσης, όπως γρανάζια, άξονες,και ζεύγη.
