Χρησιμοποιείται για την επεξεργασία των υλικών.
| Τόπος καταγωγής | Επαρχία JIANGSU Κίνα |
|---|---|
| Μάρκα | YingYan |
| Πιστοποίηση | ISO9001 |
| Αριθμό μοντέλου | Φ10 |
| Ποσότητα παραγγελίας min | 1000 κομμάτια |
| Τιμή | negotiable |
| Συσκευασία λεπτομέρειες | Μικρά κουτιά, πλαστικές σακούλες, χύδην σε κουτιά |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Ονομασία | Κλέβις πιν με κεφάλι | Τύπος | ΒΔ/ΔΙΝ/ΑΣΜΕ/ΕΝ/ΙΣΟ κλπ. |
|---|---|---|---|
| Υλικό | Ανθρακούχο χάλυβα 35Κ | Επεξεργασία Επιφανειών | Χωρισμός |
| Χρώμα | Καθαρό | Αξία | 8.8 |
| Μέγεθος | Φ10/ανάλογα με τις απαιτήσεις σας | Διάρκεια | 30 mm/σύμφωνα με τις απαιτήσεις σας |
| Επισημαίνω | Ατσάλι άνθρακα 35K,Λάμψη Κλέβις Πιν και Κλειδί,Πιν και κλειδί ISO2341 |
||
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
| specifications and models | Nominal diameter of thread(mm) | Length(mm) | inventory | |
|---|---|---|---|---|
| 30 | Φ10 | 30 | 10000 | |
| If you have more needs, please contact customer service | 1 | 1 | 1 |
Περιγραφή προϊόντων

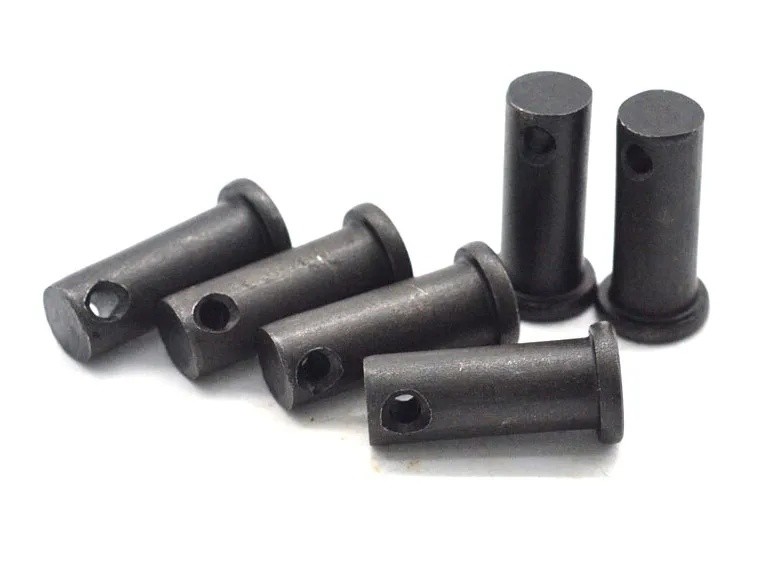

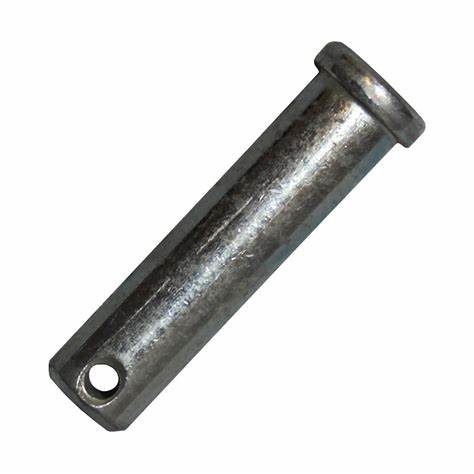

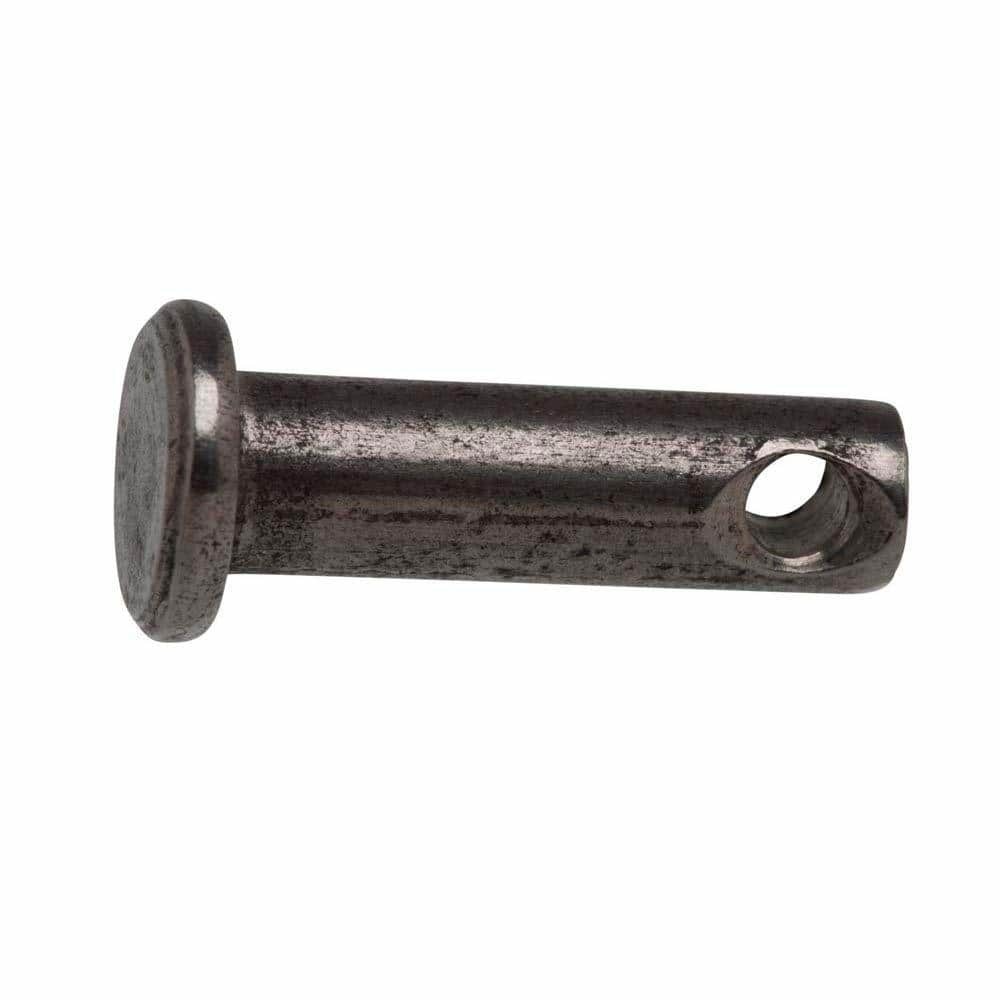

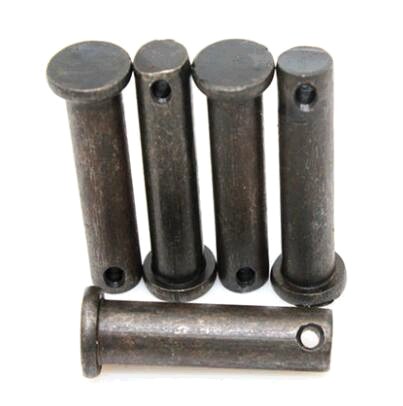

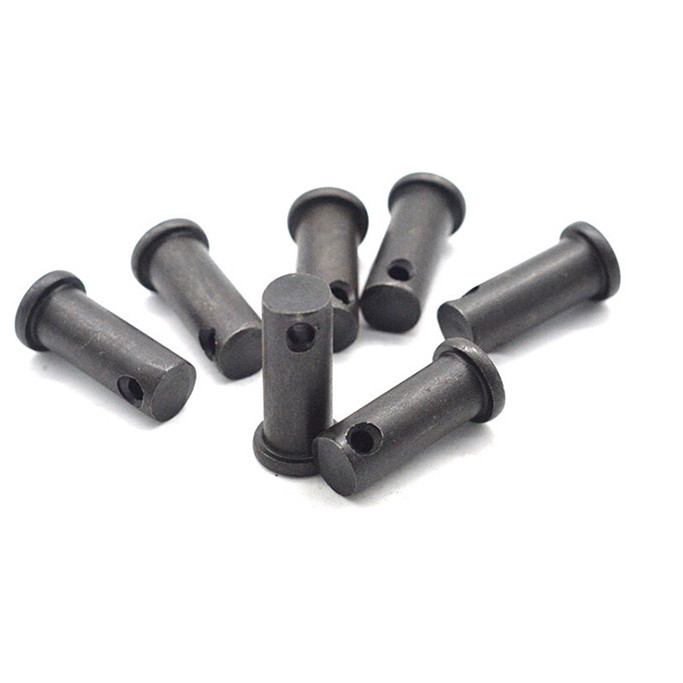

DIN1444 ISO2341 EN22341 Ατσάλι άνθρακα 35K Καθαρή τάξη 8.8 Σφραγίδες Clevis με κεφαλή Φ10
| Ονομαστική διάμετρος | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
| d | ||||||||
| d | μέγιστο | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| ελάχιστο | 2.94 | 3.925 | 4.925 | 5.925 | 7.91 | 9.91 | 11.89 | |
| dk | μέγιστο | 5 | 6 | 8 | 10 | 14 | 18 | 20 |
| ελάχιστο | 4.7 | 5.7 | 7.64 | 9.64 | 13.57 | 17.57 | 19.48 | |
| d1 | μέγιστο | 0.94 | 1.14 | 1.34 | 1.74 | 2.14 | 3.38 | 3.38 |
| ελάχιστο | 0.8 | 1 | 1.2 | 1.6 | 2 | 3.2 | 3.2 | |
| k | Ονομαστικό μέγεθος | 1 | 1 | 1.6 | 2 | 3 | 4 | 4 |
| μέγιστο | 1.125 | 1.125 | 1.725 | 2.125 | 3.125 | 4.15 | 4.15 | |
| ελάχιστο | 0.875 | 0.875 | 1.475 | 1.875 | 2.875 | 3.85 | 3.85 | |
| Αh | ελάχιστο | 1.6 | 2.2 | 2.9 | 3.2 | 3.5 | 4.5 | 5.5 |
| Ονομαστική διάμετρος | 14 | 16 | 18 | 20 | 22 | 24 | 27 | |
| d | ||||||||
| d | μέγιστο | 14 | 16 | 18 | 20 | 22 | 24 | 27 |
| ελάχιστο | 13.89 | 15.89 | 17.89 | 19.87 | 21.87 | 23.87 | 26.87 | |
| dk | μέγιστο | 22 | 25 | 28 | 30 | 33 | 36 | 40 |
| ελάχιστο | 21.48 | 24.48 | 27.48 | 29.48 | 32.38 | 35.38 | 39.38 | |
| d1 | μέγιστο | 4.18 | 4.18 | 5.18 | 5.18 | 5.18 | 6.52 | 6.52 |
| ελάχιστο | 4 | 4 | 5 | 5 | 5 | 6.3 | 6.3 | |
| k | Ονομαστικό μέγεθος | 4 | 4.5 | 5 | 5 | 5.5 | 6 | 6 |
| μέγιστο | 4.15 | 4.65 | 5.15 | 5.15 | 5.65 | 6.15 | 6.15 | |
| ελάχιστο | 3.85 | 4.35 | 4.85 | 4.85 | 5.35 | 5.85 | 5.85 | |
| Αh | ελάχιστο | 6 | 6 | 7 | 8 | 8 | 9 | 9 |
| Ονομαστική διάμετρος | 30 | 33 | 36 | 40 | 45 | 50 | 55 | |
| d | ||||||||
| d | μέγιστο | 30 | 33 | 36 | 40 | 45 | 50 | 55 |
| ελάχιστο | 29.87 | 32.84 | 35.84 | 39.84 | 44.84 | 49.84 | 54.81 | |
| dk | μέγιστο | 44 | 47 | 50 | 55 | 60 | 66 | 72 |
| ελάχιστο | 43.38 | 46.38 | 49.38 | 54.26 | 59.26 | 65.26 | 71.26 | |
| d1 | μέγιστο | 8.22 | 8.22 | 8.22 | 8.22 | 10.22 | 10.22 | 10.22 |
| ελάχιστο | 8 | 8 | 8 | 8 | 10 | 10 | 10 | |
| k | Ονομαστικό μέγεθος | 8 | 8 | 8 | 8 | 9 | 9 | 11 |
| μέγιστο | 8.18 | 8.18 | 8.18 | 8.18 | 9.18 | 9.18 | 11.215 | |
| ελάχιστο | 7.82 | 7.82 | 7.82 | 7.82 | 8.82 | 8.82 | 10.785 | |
| Αh | ελάχιστο | 10 | 10 | 10 | 10 | 12 | 12 | 14 |
| Ονομαστική διάμετρος | 60 | 70 | 80 | 90 | 100 | |||
| d | ||||||||
| d | μέγιστο | 60 | 70 | 80 | 90 | 100 | ||
| ελάχιστο | 59.81 | 69.81 | 79.81 | 89.78 | 99.78 | |||
| dk | μέγιστο | 78 | 90 | 100 | 110 | 120 | ||
| ελάχιστο | 77.26 | 89.13 | 99.13 | 109.13 | 119.13 | |||
| d1 | μέγιστο | 10.22 | 13.27 | 13.27 | 13.27 | 13.27 | ||
| ελάχιστο | 10 | 13 | 13 | 13 | 13 | |||
| k | Ονομαστικό μέγεθος | 12 | 13 | 13 | 13 | 13 | ||
| μέγιστο | 12.215 | 13.215 | 13.215 | 13.215 | 13.215 | |||
| ελάχιστο | 11.785 | 12.785 | 12.785 | 12.785 | 12.785 | |||
| Αh | ελάχιστο | 14 | 16 | 16 | 16 | 16 | ||
Χαρακτηριστικά:
- Οι άξονες με τις κεφαλές είναι σχεδιασμένοι σύμφωνα με το DIN1444συμμόρφωσημε διεθνή πρότυπα, με ένα ευρύ φάσμα μεγεθών που προσφέρουν διάφορες επιλογές για την κάλυψη των απαιτήσεων.
- Μπορούν να κατασκευαστούν από διάφορα υλικά, συμπεριλαμβανομένων των κλάσεων ανοξείδωτου χάλυβα 304, 316, 2205, 2507, 310S, 904L, καθώς και χάλυβα άνθρακα, για να καλύπτουν διάφορα περιβάλλοντα εργασίαςκαιαπαιτήσεις.
- Οι καρφίτσες DIN1444 χρησιμοποιούνται κυρίως για τη σύνδεση δύο άξονων ήεξοπλισμόςΌταν η σύνδεση γίνεται με τη χρήση της καρφίτσας, εισάγεται μια διαχωρισμένη καρφίτσα στην τρύπα που βρίσκεται στο τέλος της καρφίτσας για να σταθεροποιηθεί το εργασιακό κομμάτι.
Πλεονεκτήματα
- Ο λόγος για τον οποίο το DIN1444 είναι κατάλληλο γιαΠοικίλαΗ τεχνολογία αυτή είναι ιδιαίτερα αποτελεσματική σε βιομηχανικά περιβάλλοντα και σε σενάρια εφαρμογής λόγω του ποικίλου φάσματος προδιαγραφών και των άφθονων επιλογών υλικών.
- Ο συνδυασμός καρφίτσες και καρφίτσεςδιασφαλίζειτη σταθερότητα και την αξιοπιστία της σύνδεσης.
- Η παραγωγή και η κατασκευή των πινών μεντεσέας τηρούν αυστηρά τα πρότυπα DIN, εξασφαλίζοντας ακριβείς διαστάσεις, εγγυάται την ποιότητα του προϊόντος καιΑντικατάστατη, μειώνοντας τις δυσκολίες συντήρησης και αντικατάστασης και, τελικά, εξοικονομώντας κόστη.
Σενάρια εφαρμογής:
- Συστήματα αντλίας, βαλβίδας και σωλήνων: Στα συστήματα μεταφοράς υγρών, οι καρφίτσες DIN1444 χρησιμοποιούνται ευρέως για τη σύνδεση και τη στερέωση αντλιών, βαλβίδων και σωλήνων.
- Πετροχημική βιομηχανία: Λόγω του ιδιαίτερου περιβάλλοντος εργασίας στην πετροχημική βιομηχανία, απαιτούνται συνδέσμοι ανθεκτικοί στη διάβρωση και υψηλής αντοχής.Οι καρφίτσες DIN1444 γίνονται μια ιδανική επιλογή λόγω των ποικίλων υλικών επιλογών τους και των σταθερών μεθόδων σύνδεσης.
- Εξοπλισμός ναυπηγικής μηχανικής: Στους εξοπλισμούς ναυπηγικής, οι καρφίτσες DIN1444 παρέχουν μια σταθερή και αξιόπιστη σύνδεση, εξασφαλίζοντας ότι ο εξοπλισμός λειτουργεί σωστά σε σκληρά θαλάσσια περιβάλλοντα.
- Παραγωγή αιολικής ενέργειας: Οι πινές DIN1444 διαδραματίζουν επίσης ζωτικό ρόλο στη σύνδεση και τη στερέωση εξοπλισμού στην παραγωγή αιολικής ενέργειας.
