| Τόπος καταγωγής | JIANG SU ΕΠΙΔΡΟΠΗ ΚΙΝΑ |
|---|---|
| Μάρκα | YingYan |
| Πιστοποίηση | ISO9000 |
| Αριθμό μοντέλου | μήκος 22 mm-60 mm |
| Ποσότητα παραγγελίας min | 1000 κομμάτια |
| Τιμή | negotiable |
| Συσκευασία λεπτομέρειες | Μικρά κουτιά, πλαστικές σακούλες, χύδην σε κουτιά, |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Ονομασία | Σφραγίδες από κοκκίνες | Τύπος | ΒΔ/ΔΙΝ/ΑΣΜΕ/ΕΝ/ΙΣΟ κλπ. |
|---|---|---|---|
| Υλικό | Ατσάλι από ανοξείδωτο SUS304 | Τελείωσε. | Καθαρό, γυαλιστερό. |
| Υπηρεσία | OEM/ODM | Σχήμα | Στενός |
| Μέγεθος | Φ6-Φ12/ σύμφωνα με τις απαιτήσεις σας | Διάρκεια | 22mm-60mm/Σύμφωνα με τις απαιτήσεις σας |
| Επισημαίνω | Σφραγίδα και κλειδί,SUS304 Πιν και Κλειδί,DIN EN 22339 Σφραγίδα ελαφρύς |
||
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
| specifications and models | Nominal diameter of thread(mm) | Length(mm) | inventory | |
|---|---|---|---|---|
| Stainless steel SUS 304 | Φ6-Φ12 | 22-60 | 1 | |
| Φ6*22 | Φ6 | 22 | 10000 | |
| Φ8*30 | Φ8 | 30 | 10000 | |
| Φ10*30 | Φ10 | 30 | 10000 | |
| Φ10*60 | Φ10 | 60 | 10000 | |
| Φ12*40 | Φ12 | 40 | 10000 | |
| Carbon steel A3 | Φ4-Φ20 | 30-90 | 1 | |
| Φ4*30 | Φ4 | 30 | 10000 | |
| Φ5*35 | Φ5 | 35 | 10000 | |
| Φ6*40 | Φ6 | 40 | 10000 | |
| Φ8*30 | Φ8 | 30 | 10000 | |
| Φ8*40 | Φ8 | 40 | 10000 | |
| Φ8*45 | Φ8 | 45 | 10000 | |
| Φ8*55 | Φ8 | 55 | 10000 | |
| Φ8*60 | Φ8 | 60 | 10000 | |
| Φ10*30 | Φ10 | 30 | 10000 | |
| Φ10*40 | Φ10 | 40 | 10000 | |
| Φ10*50 | Φ10 | 50 | 10000 | |
| Φ10*55 | Φ10 | 55 | 10000 | |
| Φ10*60 | Φ10 | 60 | 10000 | |
| Φ12*40 | Φ12 | 40 | 10000 | |
| Φ12*45 | Φ12 | 45 | 10000 | |
| Φ12*50 | Φ12 | 50 | 10000 | |
| Φ20*90 | Φ20 | 90 | 10000 | |
| If you have more needs, please contact customer service | 1 | 1 | 1 |
Περιγραφή προϊόντων

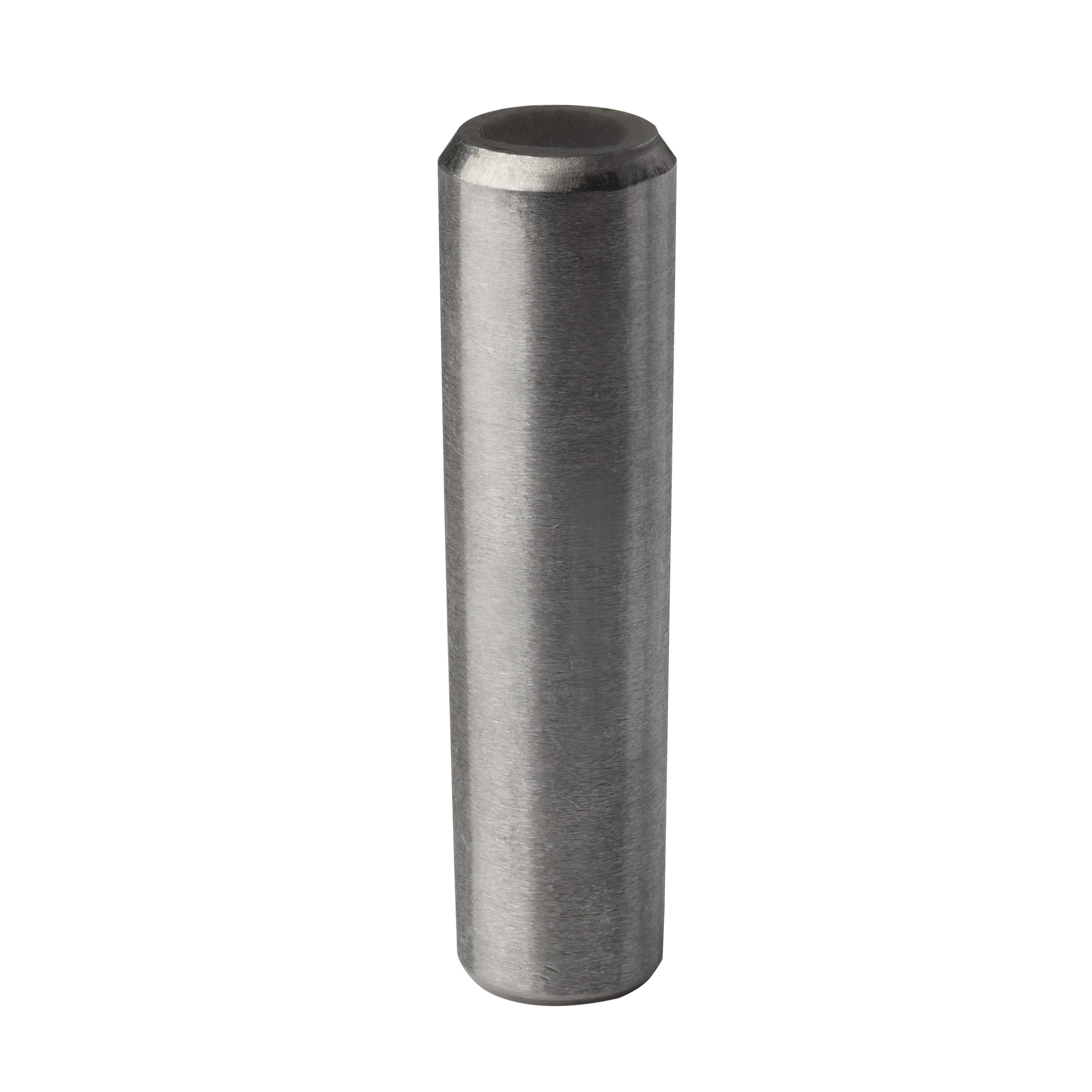

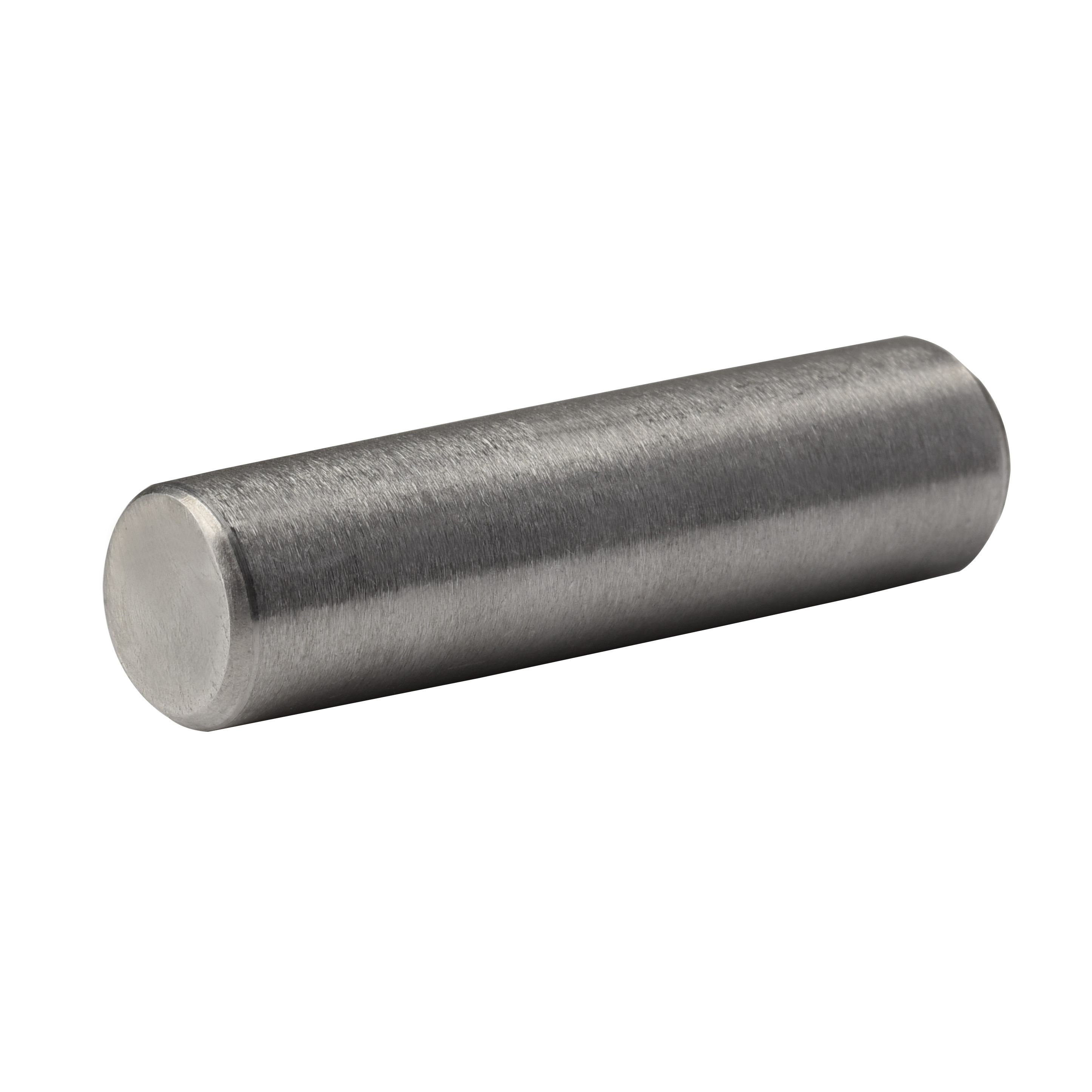

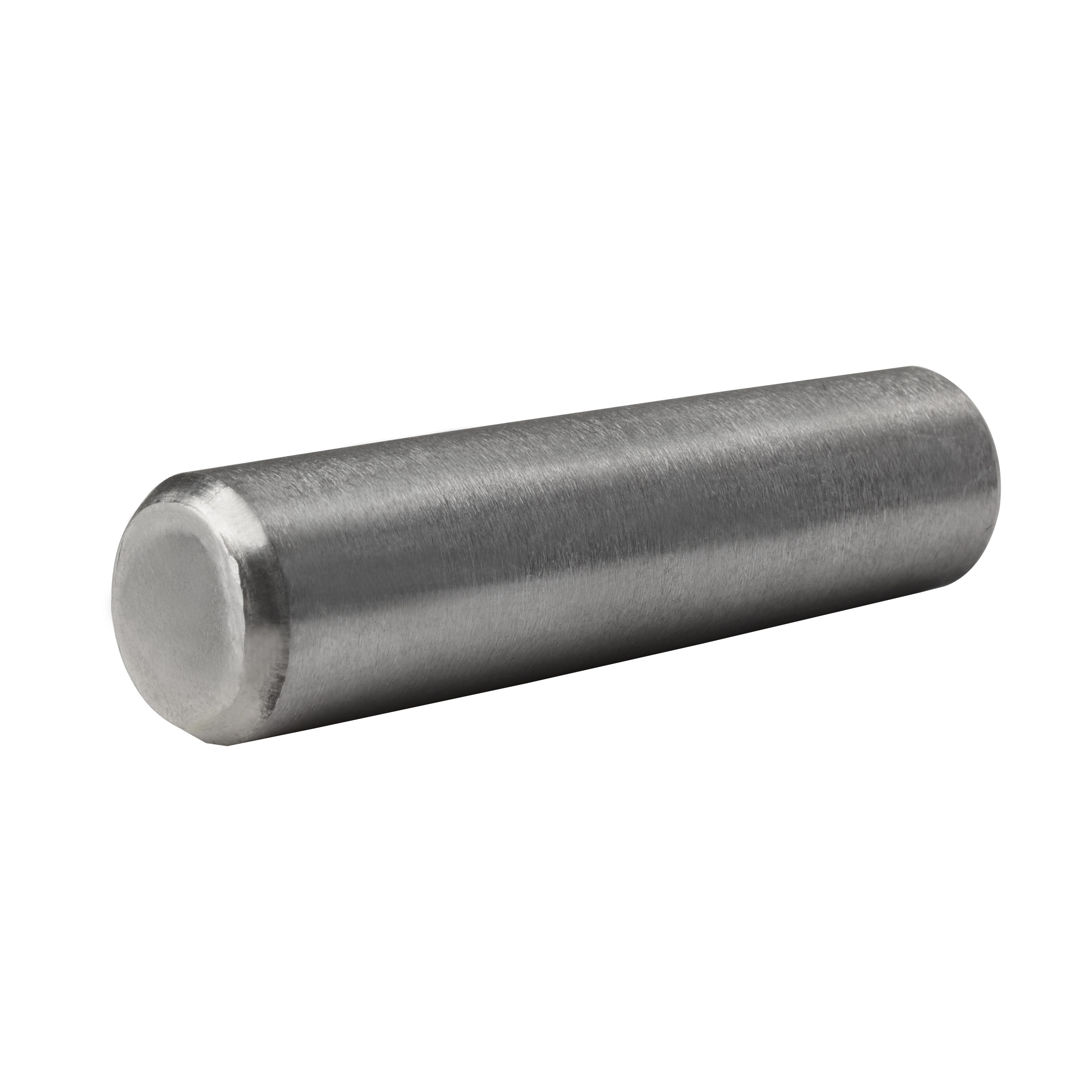

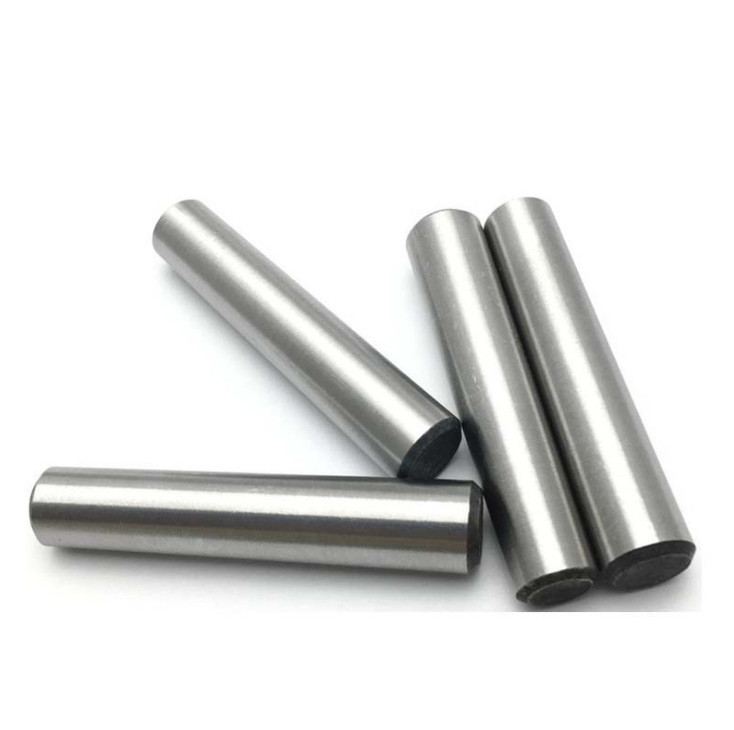

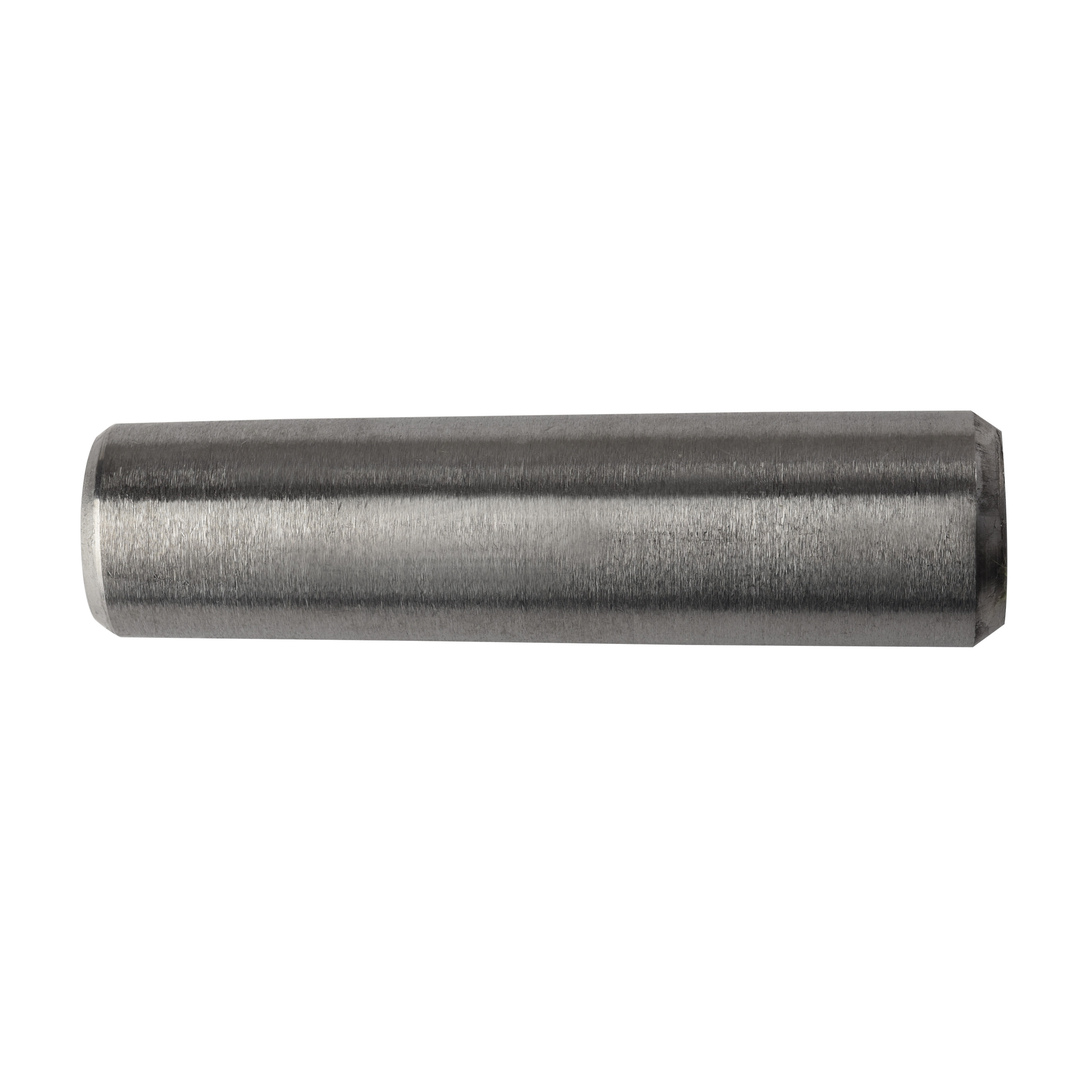

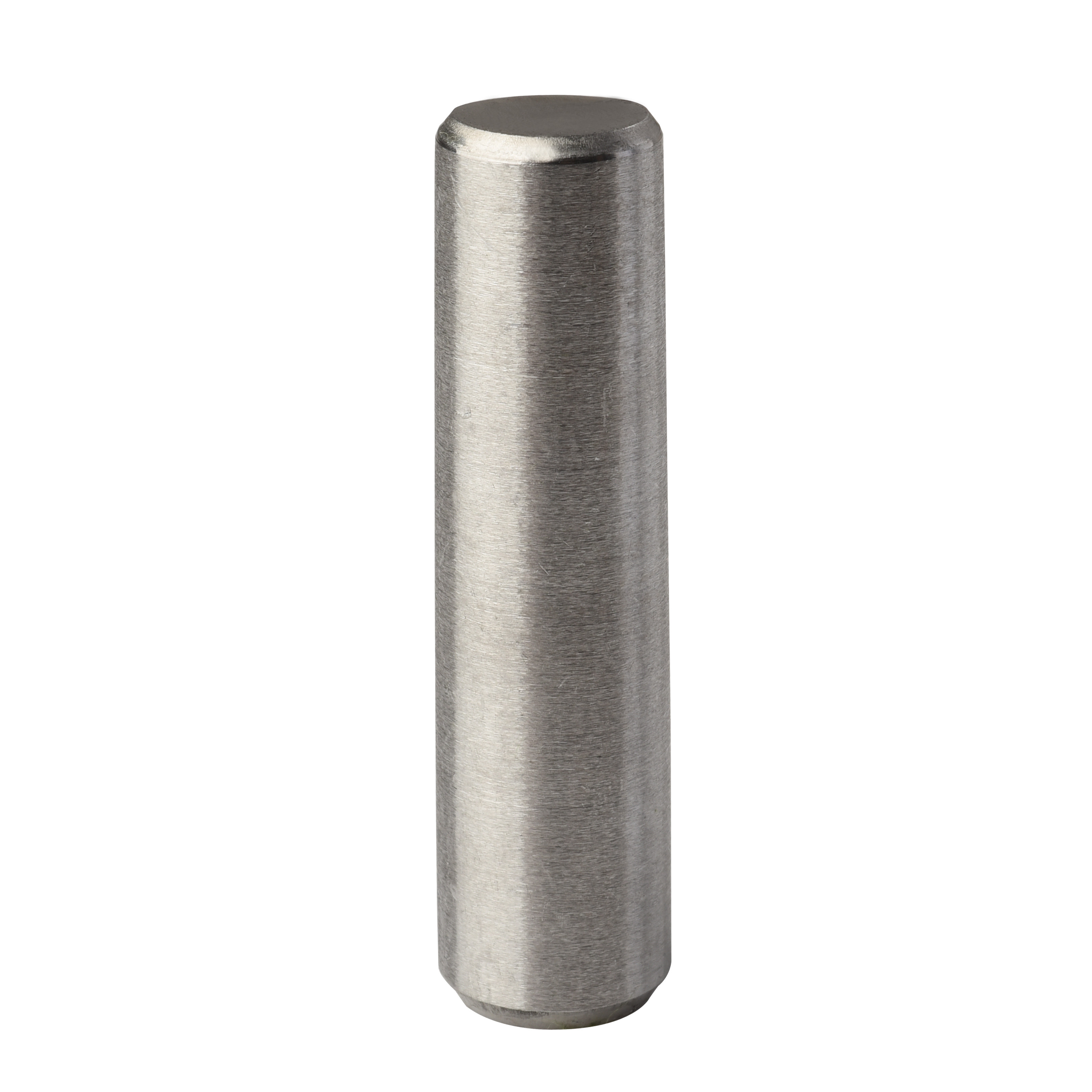

ISO2339/DIN EN 22339 Ατσάλι από ανοξείδωτο χάλυβα SUS304 Φ6-Φ12
| Ονομαστική διάμετροςr | Φ0.6 | Φ0.8 | Φ1 | Φ1.2 | Φ1.5 | Φ2 | Φ2.5 | |
| d | ||||||||
| d | max = ονομαστικό μέγεθος (h10) | 0.6 | 0.8 | 1 | 1.2 | 1.5 | 2 | 2.5 |
| ελάχιστο | 0.56 | 0.76 | 0.96 | 1.16 | 1.46 | 1.96 | 2.46 | |
| Α | ≈ | 0.08 | 0.1 | 0.12 | 0.16 | 0.2 | 0.25 | 0.3 |
| Ονομαστική διάμετρος | Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | |
| d | ||||||||
| d | max = ονομαστικό μέγεθος (h10) | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| ελάχιστο | 2.96 | 3.952 | 4.952 | 5.952 | 7.942 | 9.942 | 11.93 | |
| Α | ≈ | 0.4 | 0.5 | 0.63 | 0.8 | 1 | 1.2 | 1.6 |
| Ονομαστική διάμετρος | Φ16 | Φ20 | Φ25 | Φ30 | Φ40 | Φ50 | ||
| d | ||||||||
| d | max = ονομαστικό μέγεθος (h10) | 16 | 20 | 25 | 30 | 40 | 50 | |
| ελάχιστο | 15.93 | 19.916 | 24.916 | 29.916 | 39.9 | 49.9 | ||
| Α | ≈ | 2 | 2.5 | 3 | 4 | 5 | 6.3 | |
Χαρακτηριστικά
- Αυτή η κωνική καρφίτσα διαθέτει ένακωνικόαναλογία 1:50, επιτρέποντάς του να ανακατευθύνει τις πλευρικές δυνάμεις μέσω τριβής, με αποτέλεσμα εξαιρετικές δυνατότητες αυτοκλείδωσης.
- Οι κοκκίνιες καρφίτσες διαθέτουν υψηλότερη ακρίβεια τοποθέτησης από τις κυλινδρικές καρφίτσες και η επαναχρησιμοποίησή τους εξασφαλίζει ότι η επαναλαμβανόμενη συναρμολόγηση και ηαποσυναρμολόγησηεντός της ίδιας τρύπας δεν θέτει σε κίνδυνο ούτε την ακρίβεια θέσης ούτε την αξιοπιστία της σύνδεσης.
- Χάρη στο κωνικό τους σχεδιασμό και την αυτοκλειδωτικότηταιδιότητες, οι κωνικές καρφίτσες είναι σχετικά απλές και απλές για εγκατάσταση και αφαίρεση.
Πλεονεκτήματα
- Χάρη στην μοναδική τους κωνική σχεδίαση, κωνικές καρφίτσες εκθέτουνεξαιρετική Χρησιμοποιώντας τις δυνάμεις τριβής, διατηρούν μια σταθερή σύνδεση χωρίς την ανάγκη για πρόσθετες συσκευές κλεισίματος..
- Οι κωνικές καρφίτσες είναι κατασκευασμένες σύμφωνα με διεθνή πρότυπα και διαθέτουν τόσο υψηλής ακρίβειας διαστάσεις όσο και αξιοπιστία.Μετάεπανειλημμένη συναρμολόγηση και αποσυναρμολόγηση, η ακρίβεια τοποθέτησής τους και η αξιοπιστία της σύνδεσης παραμένουν αμετάβλητες.
- Λαμβάνοντας υπόψη τα σύγχρονα χαρακτηριστικά τουςκαισυμμόρφωση με τα διεθνή πρότυπα, οι κωνικές καρφίτσες είναι ιδανικές για ένα ευρύ φάσμα σεναρίων που απαιτούν υψηλής ακρίβειας τοποθέτηση και σύνδεση.
Εφαρμογές
- Μηχανολογία: Στη μηχανική, οι κωνικές καρφίτσες χρησιμοποιούνται συνήθως για στοιχεία που απαιτούν ακριβή τοποθέτηση και σύνδεση, όπως ρουλεμάν και γρανάζια.
- Κατασκευή μούχλας: Στην κατασκευή καλούπιων, οι κωνικές καρφίτσες χρησιμοποιούνται για να στερεώσουν διάφορα μέρη του καλούπιου, εξασφαλίζοντας την ακρίβεια και τη σταθερότητα του καλούπιου.
- Αυτοματοποιημένος εξοπλισμός: Οι κοκκίνιες καρφίτσες χρησιμοποιούνται επίσης σε αυτοματοποιημένο εξοπλισμό για εξαρτήματα που απαιτούν υψηλής ακρίβειας σύνδεση και τοποθέτηση.
Παρακαλείστε να σημειώσετε ότι, ενώ το ISO 2339 και το DIN EN 22339 είναι κοινά πρότυπα για τις κωνικές καρφίτσες, μπορεί να διαφέρουν όσον αφορά τις προδιαγραφές μήκους του προϊόντος και άλλες λεπτομέρειες.η επιλογή και η χρήση πρέπει να βασίζονται σε ειδικές απαιτήσεις εφαρμογής και σε σενάρια.
