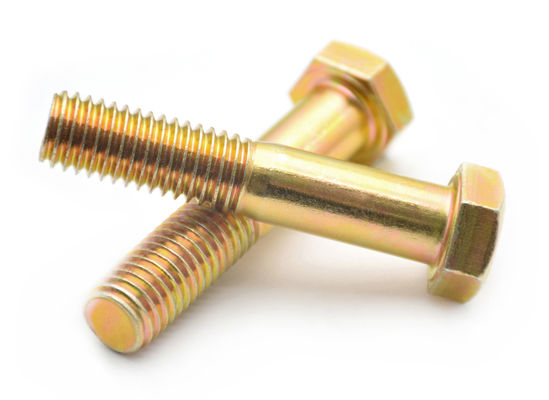

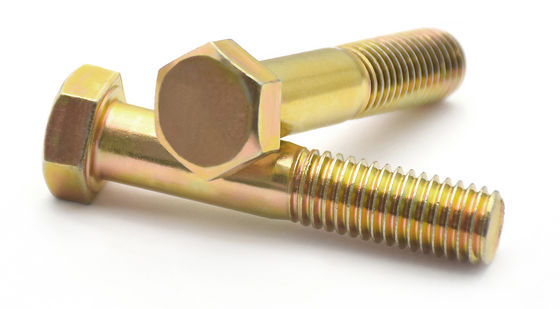

Εργατικό μπουρνούζι με μισό νήμα M8 - M36 UNI 5737

  • Half Threaded Galvanization Industrial Bolt M8 - M36 UNI 5737 NF E 25-112 IS1364(-1)
  • Half Threaded Galvanization Industrial Bolt M8 - M36 UNI 5737 NF E 25-112 IS1364(-1)
  • Half Threaded Galvanization Industrial Bolt M8 - M36 UNI 5737 NF E 25-112 IS1364(-1)
  • Half Threaded Galvanization Industrial Bolt M8 - M36 UNI 5737 NF E 25-112 IS1364(-1)
Τόπος καταγωγής JIANG SU ΕΠΙΔΡΟΠΗ ΚΙΝΑ
Μάρκα YingYan
Πιστοποίηση ISO9000
Αριθμό μοντέλου M6-M30
Ποσότητα παραγγελίας min 1000 κομμάτια
Τιμή negotiable
Συσκευασία λεπτομέρειες Μικρά κουτιά, πλαστικές σακούλες, χύδην σε κουτιά,

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Ονομασία Εξαγωνικά μπουρνούζια με μισό νήμα Τύπος ΒΔ/ΔΙΝ/ΑΣΜΕ/ΕΝ/ΙΣΟ κλπ.
Υλικά Ανθρακούχο χάλυβα 35Κ Επεξεργασία επιφάνειας Επικάλυψη με Zn
Αξία 8.8 Χρώμα Κίτρινο
Μέγεθος M6-M30/Σύμφωνα με τις απαιτήσεις σας Διάρκεια 80mm-280mm/Σύμφωνα με τις απαιτήσεις σας
Επισημαίνω

Τεχνικός βρόχος γαλβανισμού

,

Εργατικό μπουρνούζι με μισό νήμα

,

Βιομηχανικός μπουρνούλας M8
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

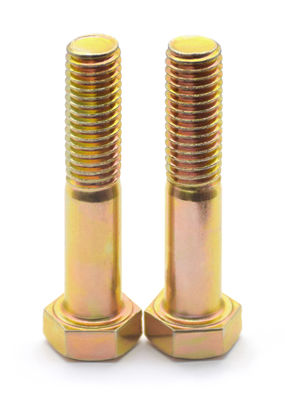

UNI 5737 NF E 25-112 IS1364(-1) Έκταγωνικοί βρόγχοι κεφαλιού με μισό νήμα γαλβανισμού Χάλυβα άνθρακα 35K M8-M36 Τάξη 8.8



Τα εξαγωνικά μπουλόνια με μερικό νήμα DIN931 είναι μπουλόνια που συμμορφώνονται με τις τεχνικές προδιαγραφές που καθορίζονται από το Deutsches Institut für Normung (DIN), το γερμανικό ινστιτούτο τυποποίησης.Αυτά τα μπουλόνια παρουσιάζουν αρκετά βασικά χαρακτηριστικά και οφέλη, καθιστώντας τους κατάλληλους για διάφορες εφαρμογές μηχανικής.

Διαρθρωτικά χαρακτηριστικά:

  • Σχεδιασμός κεφαλής: Οι βίδες διαθέτουν εξάγωνη κεφαλή, η οποία επιτρέπει την εύκολη εγκατάσταση και αφαίρεση με τη χρήση εργαλείων όπως κλειδιά γρίγκας ή κλειδιά πρίζας.

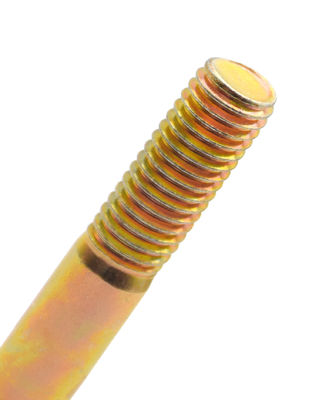

  • Τμήμα νήματος: Οι βίδες έχουν μερική νήμα, πράγμα που σημαίνει ότι μόνο ένα μέρος του κλαδιού είναι νήμα.Αυτό το σχέδιο είναι κατάλληλο για εφαρμογές όπου η βίδα πρέπει να περάσει μέσα από ένα στοιχείο και να σφίξει με ένα καρύδι στην άλλη πλευρά.

Τυποποίηση και προδιαγραφές:

  • Πρότυπο DIN931: Οι βίδες συμμορφώνονται με το πρότυπο DIN931, εξασφαλίζοντας συνέπεια και αξιοπιστία όσον αφορά τις διαστάσεις, τα υλικά και τις επιδόσεις.
  • Διάλογος μεγεθών: Διατίθενται σε ένα ευρύ φάσμα μεγεθών νήματος από M1.6mm έως M64mm και μήκους ράβδου από L12mm έως L500mm, καλύπτοντας τις διαφορετικές ανάγκες μηχανικής.

Υλικά και Επιδόσεις:

  • Απαιτήσεις για υλικό: Οι εξάγωνες βίδες DIN931 κατασκευάζονται συνήθως από υλικά υψηλής αντοχής, όπως χάλυβα άνθρακα, κράμα χάλυβα ή ανοξείδωτο χάλυβα.Αυτά τα υλικά προσφέρουν εξαιρετικές μηχανικές ιδιότητες, αντοχή στη διάβρωση και αντοχή.
  • Κατηγορίες απόδοσης: Ανάλογα με το υλικό και το μέγεθος, οι βίδες έχουν διάφορες κατηγορίες απόδοσης, όπως 8,8 και 10,9 για τις βίδες από χάλυβα και A2-70 και A4-70 για τις βίδες από ανοξείδωτο χάλυβα.

Πεδία εφαρμογής:

  • Οι εξαγωνικές βίδες DIN931 με μερικό νήμα βρίσκουν εφαρμογές σε διάφορες βιομηχανίες, συμπεριλαμβανομένων των μηχανημάτων, της αυτοκινητοβιομηχανίας, της ναυπηγικής και της κατασκευής.Χρησιμοποιούνται για τη στερέωση δομικών στοιχείων, συνδέοντας σωλήνες, εγκαθιστώντας εξοπλισμό και για άλλους σκοπούς, εξασφαλίζοντας ασφαλείς και αξιόπιστες συνδέσεις.

Πλεονεκτήματα

  • Εύκολη εγκατάσταση και αφαίρεση: Ο εξαγωνικός σχεδιασμός της κεφαλής διευκολύνει την αποτελεσματική περιστροφή με τη χρήση εργαλείων, βελτιώνοντας την αποτελεσματικότητα της εργασίας.
  • Ευελιξία: Ο σχεδιασμός μερικών νήμων επιτρέπει ευελιξία σε διαφορετικά σενάρια σύνδεσης.
  • Αξιοπιστία και αντοχή: Η χρήση υλικών υψηλής αντοχής και η συμμόρφωση με τα πρότυπα DIN931 εξασφαλίζουν την αξιοπιστία και την αντοχή των μπουλών, ικανοποιώντας τις απαιτήσεις διαφόρων εφαρμογών μηχανικής.

Εργατικό μπουρνούζι με μισό νήμα M8 - M36 UNI 5737 0


Μέγεθος νήματος Μ1.6 M2 Μ2.5 M3 (M3.5) M4 Επενδύσεις M6 (M7) M8 M10 M12
d
Π Στροφή νήματος 0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1 1.25 1.5 1.75
β Δικαστής. L≤125 9 10 11 12 13 14 16 18 20 22 26 30
125 < L ≤ 200 - - - - - - 22 24 26 28 32 36
Λ> 200 - - - - - - - - - - 45 49
γ ελάχιστο 0.1 0.1 0.1 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15
μέγιστο 0.25 0.25 0.25 0.4 0.4 0.4 0.5 0.5 0.5 0.6 0.6 0.6
dΑ μέγιστο 2 2.6 3.1 3.6 4.1 4.7 5.7 6.8 7.8 9.2 11.2 13.7
dσ max=ονομαστικό μέγεθος 1.6 2 2.5 3 3.5 4 5 6 7 8 10 12
ελάχιστο Τάξη Α 1.46 1.86 2.36 2.86 3.32 3.82 4.82 5.82 6.78 7.78 9.78 11.73
Τάξη Β - - - - - - - - - - - -
dw ελάχιστο Τάξη Α 2.4 3.2 4.1 4.6 5.1 5.9 6.9 8.9 9.8 11.6 15.6 17.4
Τάξη Β - - - - - - - - - - - -
ε ελάχιστο Τάξη Α 3.41 4.32 5.45 6.01 6.58 7.66 8.79 11.05 12.12 14.38 18.9 21.1
Τάξη Β - - - - - - - - - - - -
k Ονομαστικό μέγεθος 1.1 1.4 1.7 2 2.4 2.8 3.5 4 4.8 5.3 6.4 7.5
Τάξη Α ελάχιστο 0.98 1.28 1.58 1.88 2.28 2.68 3.35 3.85 4.65 5.15 6.22 7.32
μέγιστο 1.22 1.52 1.82 2.12 2.52 2.92 3.65 4.15 4.95 5.45 6.58 7.68
Τάξη Β ελάχιστο - - - - - - - - - - - -
μέγιστο - - - - - - - - - - - -
k1 ελάχιστο 0.7 0.9 1.1 1.3 1.6 1.9 2.28 2.63 3.19 3.54 4.28 5.05
r ελάχιστο 0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.25 0.25 0.4 0.4 0.6
σ max=ονομαστικό μέγεθος 3.2 4 5 5.5 6 7 8 10 11 13 17 19
ελάχιστο Τάξη Α 3.02 3.82 4.82 5.32 5.82 6.78 7.78 9.78 10.73 12.73 16.73 18.67
Τάξη Β - - - - - - - - - - - -
Μέγεθος νήματος b       - - - - - - - - - - - -
Μέγεθος νήματος (M14) M16 (M18) M20 (M22) M24 (M27) M30 (M33) M36 (M39)
d
Π Στροφή νήματος 2 2 2.5 2.5 2.5 3 3 3.5 3.5 4 4
β Δικαστής. L≤125 34 38 42 46 50 54 60 66 72 78 84
125 < L ≤ 200 40 44 48 52 56 60 66 72 78 84 90
Λ> 200 53 57 61 65 69 73 79 85 91 97 103
γ ελάχιστο 0.15 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.3
μέγιστο 0.6 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 1
dΑ μέγιστο 15.7 17.7 20.2 22.4 24.4 26.4 30.4 33.4 36.4 39.4 42.4
dσ max=ονομαστικό μέγεθος 14 16 18 20 22 24 27 30 33 36 39
ελάχιστο Τάξη Α 13.73 15.73 17.73 19.67 21.67 23.67 - - - - -
Τάξη Β - 15.57 17.57 19.48 21.48 23.48 26.48 29.48 32.38 35.38 38.38
dw ελάχιστο Τάξη Α 20.5 22.5 25.3 28.2 30 33.6 - - - - -
Τάξη Β - 22 24.8 27.7 29.5 33.2 38 42.7 46.6 51.1 55.9
ε ελάχιστο Τάξη Α 24.49 26.75 30.14 33.53 35.72 39.98 - - - - -
Τάξη Β - 26.17 29.56 32.95 35.03 39.55 45.2 50.85 55.37 60.79 66.44
k Ονομαστικό μέγεθος 8.8 10 11.5 12.5 14 15 17 18.7 21 22.5 25
Τάξη Α ελάχιστο 8.62 9.82 11.28 12.28 13.78 14.78 - - - - -
μέγιστο 8.98 10.18 11.72 12.72 14.22 15.22 - - - - -
Τάξη Β ελάχιστο - 9.71 11.15 12.15 13.65 14.65 16.65 18.28 20.58 22.08 24.58
μέγιστο - 10.29 11.85 12.85 14.35 15.35 17.35 19.12 21.42 22.92 25.42
k1 ελάχιστο 5.96 6.8 7.8 8.5 9.6 10.3 11.7 12.8 14.4 15.5 17.2
r ελάχιστο 0.6 0.6 0.6 0.8 0.8 0.8 1 1 1 1 1
σ max=ονομαστικό μέγεθος 22 24 27 30 32 36 41 46 50 55 60
ελάχιστο Τάξη Α 21.67 23.67 26.67 29.67 31.61 35.38 - - - - -
Τάξη Β - 23.16 26.16 29.16 31 35 40 45 49 53.8 58.8
Μέγεθος νήματος b       - - - - - - - - - - -
