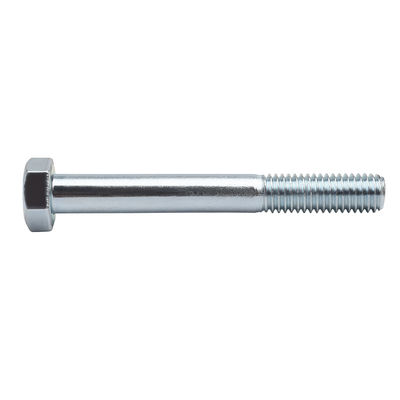

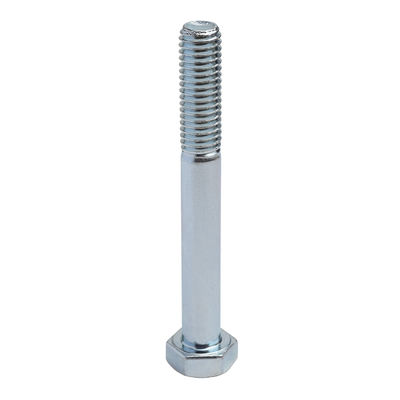

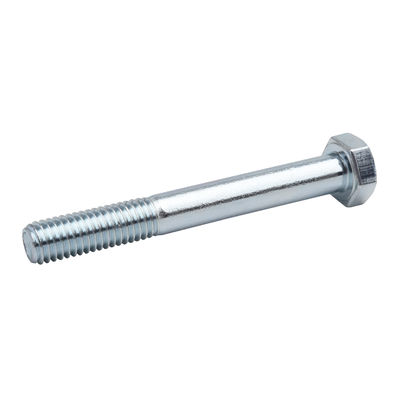

DIN 601 558 EN ISO 4016 4018 Εξαγωνικές βίδες κεφαλής Ατσάλι άνθρακα Q195 Ζινκ

  • DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Carbon Steel Q195 Zinc Plating
  • DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Carbon Steel Q195 Zinc Plating
  • DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Carbon Steel Q195 Zinc Plating
  • DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Carbon Steel Q195 Zinc Plating
Τόπος καταγωγής JIANG SU ΕΠΙΔΡΟΠΗ ΚΙΝΑ
Μάρκα YingYan
Πιστοποίηση ISO9000
Αριθμό μοντέλου M5-M16
Ποσότητα παραγγελίας min 1000 κομμάτια
Τιμή negotiable
Συσκευασία λεπτομέρειες Μικρά κουτιά, πλαστικές σακούλες, χύδην σε κουτιά,

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες

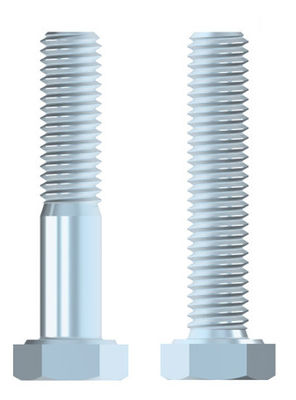

Ονομασία Εξαγωνικές βίδες-κατηγορία προϊόντος C μισή/πλήρη κλωστή Τύπος ΒΔ/ΔΙΝ/ΑΣΜΕ/ΕΝ/ΙΣΟ κλπ.
Υλικό Χάλυβας άνθρακα Q195 Χρώμα Μπλε-λευκό
Επεξεργασία επιφάνειας Με επιφάνεια από ψευδάργυρο Αξία 4.8
Μέγεθος M5-M16/σύμφωνα με τις απαιτήσεις σας Διάρκεια 60mm-110mm/according τις απαιτήσεις σας
Επισημαίνω

Στροφές κεφαλής εξάγωνας με επικάλυψη ψευδαργύρου

,

DIN 601 Εξαγωνικές βίδες κεφαλής

,

Στροβίδας κεφαλής έξι με επικάλυψη ψευδαργύρου
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

DIN 601 558 EN ISO 4016 4018 Στροφές εξαγωνικής κεφαλής-Προϊόντα κλάσης Γ κλάσης 4.8 Χάλυβα άνθρακα Q195 Ζινκωτή






DIN601DIN 601 558 EN ISO 4016 4018 Εξαγωνικές βίδες κεφαλής Ατσάλι άνθρακα Q195 Ζινκ 0

Στροφικό νήμα Επενδύσεις M6 M8 M10 M12 (M14) M16 (M18) M20 (M22) M24 (M27)
d
Π Πύργος 0.8 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3 3
β L≤125 16 18 22 26 30 34 38 42 46 50 54 60
125 < L ≤ 200 22 24 28 32 36 40 44 48 52 56 60 66
Λ> 200 35 37 41 45 49 53 57 61 65 69 73 79
γ μέγιστο 0.5 0.5 0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8 0.8
dΑ μέγιστο 6 7.2 10.2 12.2 14.7 16.7 18.7 21.2 24.4 26.4 28.4 32.4
dσ μέγιστο 5.48 6.48 8.58 10.58 12.7 14.7 16.7 18.7 20.84 22.84 24.84 27.84
ελάχιστο 4.52 5.52 7.42 9.42 11.3 13.3 15.3 17.3 19.16 21.16 23.16 26.16
dw ελάχιστο 6.74 8.74 11.47 14.47 16.47 19.15 22 24.85 27.7 31.35 33.25 38
ε ελάχιστο 8.63 10.89 14.2 17.59 19.85 22.78 26.17 29.56 32.95 37.29 39.55 45.2
k Ονομαστικό μέγεθος 3.5 4 5.3 6.4 7.5 8.8 10 11.5 12.5 14 15 17
μέγιστο 3.875 4.375 5.675 6.85 7.95 9.25 10.75 12.4 13.4 14.9 15.9 17.9
ελάχιστο 3.125 3.625 4.925 5.95 7.05 8.35 9.25 10.6 11.6 13.1 14.1 16.1
k1 ελάχιστο 2.19 2.54 3.45 4.17 4.94 5.85 6.48 7.42 8.12 9.17 9.87 11.27
r ελάχιστο 0.2 0.25 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8 1
σ max=ονομαστικό μέγεθος 8 10 13 16 18 21 24 27 30 34 36 41
ελάχιστο 7.64 9.64 12.57 15.57 17.57 20.16 23.16 26.16 29.16 33 35 40
Μέγεθος νήματος b   - - - - - - - - - - - -
Στροφικό νήμα M30 (M33) M36 (M39) M42 (M45) M48 (M52) M56 (M60) M64
d
Π Πύργος 3.5 3.5 4 4 4.5 4.5 5 5 5.5 5.5 6
β L≤125 66 - - - - - - - - - -
125 < L ≤ 200 72 78 84 90 96 102 108 116 - - -
Λ> 200 85 91 97 103 109 115 121 129 137 145 153
γ μέγιστο 0.8 0.8 0.8 1 1 1 1 1 1 1 1
dΑ μέγιστο 35.4 38.4 42.4 45.4 48.6 52.6 56.6 62.6 67 71 75
dσ μέγιστο 30.84 34 37 40 43 46 49 53.2 57.2 61.2 65.2
ελάχιστο 29.16 32 35 38 41 44 47 50.8 54.8 58.8 62.8
dw ελάχιστο 42.75 46.55 51.11 55.86 59.95 64.7 69.45 74.2 78.66 83.41 88.16
ε ελάχιστο 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25 93.56 99.21 104.86
k Ονομαστικό μέγεθος 18.7 21 22.5 25 26 28 30 33 35 38 40
μέγιστο 19.75 22.05 23.55 26.05 27.05 29.05 31.05 34.25 36.25 39.25 41.25
ελάχιστο 17.65 19.95 21.45 23.95 24.95 26.95 28.95 31.75 33.75 36.75 38.75
k1 ελάχιστο 12.36 13.97 15.02 16.77 17.47 18.87 20.27 22.23 23.63 25.73 27.13
r ελάχιστο 1 1 1 1 1.2 1.2 1.6 1.6 2 2 2
σ max=ονομαστικό μέγεθος 46 50 55 60 65 70 75 80 85 90 95
ελάχιστο 45 49 53.8 58.8 63.1 68.1 73.1 78.1 82.8 87.8 92.8
Μέγεθος νήματος b   - - - - - - - - - - -


DIN558DIN 601 558 EN ISO 4016 4018 Εξαγωνικές βίδες κεφαλής Ατσάλι άνθρακα Q195 Ζινκ 1

Στροφικό νήμα
d
Επενδύσεις M6 M8 M10 M12 M16 M20 M24 M30 M36
Π Πύργος
Α μέγιστο
γ μέγιστο
dΑ μέγιστο
dw ελάχιστο
ε ελάχιστο
k Ονομαστικό μέγεθος
ελάχιστο
μέγιστο
k1 ελάχιστο
r ελάχιστο
σ max=ονομαστικό μέγεθος
ελάχιστο
0.8 1 1.25 1.5 1.75 2 2.5 3 3.5 4
3.2 4 5 6 7 8 10 12 14 16
0.5 0.5 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8
6 7.2 10.2 12.2 14.7 18.7 24.4 28.4 35.4 42.4
6.7 8.7 11.4 15.4 17.2 22 27.7 33.2 42.7 51.1
8.63 10.89 14.2 18.72 20.88 26.17 32.95 39.55 50.85 60.79
3.5 4 5.3 6.4 7.5 10 12.5 15 18.7 22.5
3.12 3.62 4.92 5.95 7.05 9.25 11.6 14.1 17.65 21.45
3.88 4.38 5.68 6.85 7.95 10.75 13.4 15.9 19.75 23.55
2.2 2.5 3.45 4.2 4.95 6.5 8.1 9.9 12.4 15
0.2 0.25 0.4 0.4 0.6 0.6 0.8 0.8 1 1
8 10 13 17 19 24 30 36 46 55
7.64 9.64 12.57 16.57 18.48 23.16 29.16 35 45 53.8
Βάρος ανά 1000 προϊόντα χάλυβα (≈ kg)
- - - - - - - - - -











Χαρακτηριστικά:

  1. Το εξάγωνο κεφάλιΣχεδιασμόςείναιυιοθετήθηκεστην κεφαλή, η οποία διευκολύνει τη φόρτωση και την εκφόρτωση με τυποποιημένα εργαλεία, όπως κλειδιά ή κατσαβίδια.
  2. ΚατοχήΕξαιρετικές μηχανικές ιδιότητες με υψηλή αντοχή στη τράβηξη και αντοχή στην απόδοση, μπορούν να χρησιμοποιηθούν σε υψηλό φορτίο και υψηλή πίεσηπεριβάλλοντα.
  3. Σχεδιασμένα και κατασκευασμένα αυστηρά σύμφωνα με τα πρότυπα DIN, οι βίδες έχουν αυστηρά ελεγχόμενες διαστάσεις και ανοχές,διασφάλισηυψηλή ακρίβεια συναρμολόγησης και ισχυρή εναλλακτικότητα.
  4. Κατασκευασμένα από υλικά υψηλής ποιότηταςΤέτοιαΩς ανθρακούχο χάλυβα και ανοξείδωτο χάλυβα, οι βίδες αυτές παρουσιάζουν αξιοσημείωτη αντοχή στη διάβρωση και αντοχή.

Πλεονεκτήματα:

  1. Επεξεργασμένα από υλικά υψηλής αντοχήςκαικατασκευή ακριβείας, αυτές οι βίδες προσφέρουν σταθερές επιδόσεις σύνδεσης, αντέχουν στο χαλάρωμα ή το σπάσιμο.
  2. Ο εξαγωνικός σχεδιασμός της κεφαλής απλοποιεί και επιταχύνει τη διαδικασία εγκατάστασης και αφαίρεσης, επιτρέποντας τη χρήση τυποποιημένων εργαλείων και βελτιώνοντας την αποτελεσματικότητα της εργασίας.
  3. ΚατοχήΕξαιρετικές μηχανικές ιδιότητες με υψηλή αντοχή στη τράβηξη και αντοχή στην απόδοση, μπορούν να χρησιμοποιηθούν σε υψηλό φορτίο και υψηλή πίεσηπεριβάλλοντα.
  4. Σχεδιασμένο και κατασκευασμένοαυστηράσύμφωνα με τα πρότυπα DIN, οι βίδες έχουν αυστηρά ελεγχόμενες διαστάσεις και ανοχές,διασφάλισηυψηλή ακρίβεια συναρμολόγησης και ισχυρή εναλλαξιμότητα..

Σενάρια εφαρμογής:

  1. Μηχανολογία: Στον τομέα της μηχανολογίας, αυτές οι βίδες χρησιμοποιούνται ευρέως για τη σύνδεση και τη στερέωση διαφόρων εξοπλισμών και μηχανών, όπως αυτοκινήτων, αεροσκαφών, πλοίων και βαρέων μηχανημάτων.
  2. Βιομηχανία κατασκευών: Οι βίδες χρησιμοποιούνται συνήθως στη βιομηχανία κατασκευών για τη σύνδεση και τη στερέωση χάλυβα δομών, γέφυρες, σήραγγες και άλλα έργα, εξασφαλίζοντας τη δομική σταθερότητα και ασφάλεια.
  3. Κατασκευή ηλεκτρονικού εξοπλισμού: Χρησιμοποιούνται για να στερεώνουν τα πλαίσια κυκλωμάτων, τα σασί, τα περιβλήματα και άλλα εξαρτήματα σε ηλεκτρονικές συσκευές, ενισχύοντας τη σταθερότητα και την αξιοπιστία της συσκευής.
  4. Άλλες βιομηχανίες: Επιπλέον, αυτές οι βίδες βρίσκουν εφαρμογές σε χημικές, πετρελαϊκές, ηλεκτρικές, μεταλλουργικές και άλλες βιομηχανίες για τη σύνδεση και τη στερέωση διαφόρων εξοπλισμών και αγωγών.
