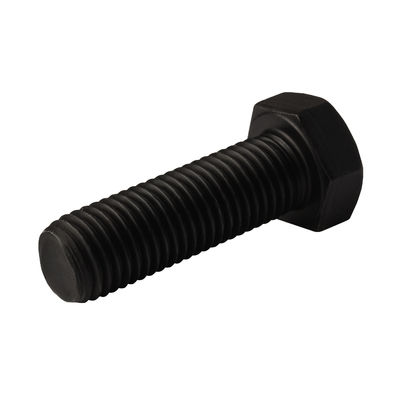

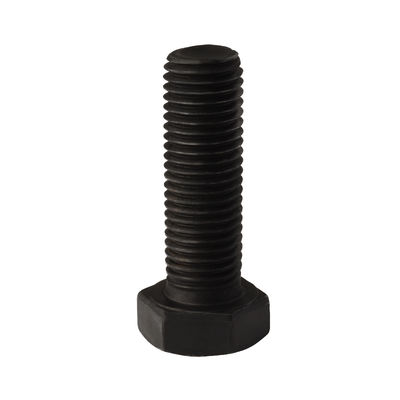

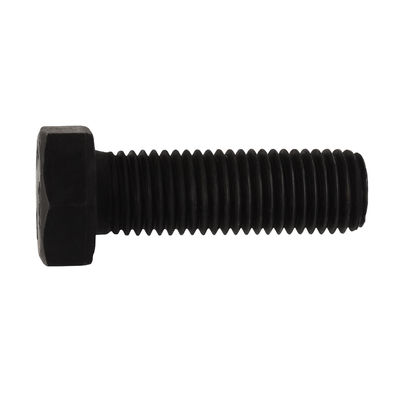

Πλήρης κλωστή σβησμένη και θερμαινόμενη έξαγωνος βρόχος DIN933 ISO 4017 ANSI / ASME B 18.2.3.1M

  • Full Thread Quenched And Tempered Hexagon Head Bolt DIN933 ISO 4017 ANSI / ASME B 18.2.3.1M
  • Full Thread Quenched And Tempered Hexagon Head Bolt DIN933 ISO 4017 ANSI / ASME B 18.2.3.1M
  • Full Thread Quenched And Tempered Hexagon Head Bolt DIN933 ISO 4017 ANSI / ASME B 18.2.3.1M
Τόπος καταγωγής JIANG SU ΕΠΙΔΡΟΠΗ ΚΙΝΑ
Μάρκα YingYan
Πιστοποίηση ISO9000
Αριθμό μοντέλου M6-M16
Ποσότητα παραγγελίας min 1000 κομμάτια
Τιμή negotiable
Συσκευασία λεπτομέρειες Μικρά κουτιά, πλαστικές σακούλες, χύδην σε κουτιά,

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Ονομασία Έκταγωνική μπουλόνια Τύπος Μπουλόνι δεκαεξαδικού
Τύπος ΒΔ/ΔΙΝ/ΑΣΜΕ/ΕΝ/ΙΣΟ κλπ. Επεξεργασία επιφάνειας Μαύρο
Αξία 8.8,10.9,12.9 Τύπος κεφαλής Hexagon κεφάλι
Υλικά Χάλυβας άνθρακα/χάλυβας κραμάτων Μέγεθος M6-M16/Σύμφωνα με τις απαιτήσεις σας
Διάρκεια 8mm-140mm/Σύμφωνα με τις απαιτήσεις σας
Επισημαίνω

Σβήσιμο έξιγωνο κεφαλικό μπουλόνι

,

Εξαγωνική κεφαλίδα μπουλόν DIN933

,

Εξαγωνικά σχοινιά με πλήρη νήμα
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
Grade8.8 Carbon steel 35K M6-M16 8-120 1
M6*8 M6 8 10000
M8*10 M8 10 10000
M8*14 M8 14 10000
M10*12 M10 12 10000
M10*16 M10 16 10000
M10*20 M10 20 10000
M10*25 M10 25 10000
M10*35 M10 35 10000
M10*40 M10 40 10000
M10*45 M10 45 10000
M10*50 M10 50 10000
M10*65 M10 65 10000
M10*70 M10 70 10000
M10*80 M10 80 10000
M10*85 M10 85 10000
M10*100 M10 100 10000
M12*16 M12 16 10000
M12*20 M12 20 10000
M12*30 M12 30 10000
M12*40 M12 40 10000
M12*45 M12 45 10000
M12*50 M12 50 10000
M12*55 M12 55 10000
M12*60 M12 60 10000
M12*65 M12 65 10000
M12*70 M12 70 10000
M12*75 M12 75 10000
M12*80 M12 80 10000
M12*100 M12 100 10000
M12*120 M12 120 10000
M14*16 M14 16 10000
M14*30 M14 30 10000
M14*40 M14 40 10000
M14*45 M14 45 10000
M14*50 M14 50 10000
M14*60 M14 60 10000
M14*100 M14 100 10000
M16*50 M16 50 10000
M16*70 M16 70 10000
M16*100 M16 100 10000
Grade10.9 Alloy steel ML40Cr 14 60 1
M14*60（ML40Cr） M14（ML40Cr） 60 10000
Grade12.9 Alloy steel ML40Cr /40Cr/SCM435 M8-M10 20-140 1
M8*20（ML40Cr） M8（ML40Cr） 20 10000
M8*140（40Cr） M8（40Cr） 140 10000
M10*30 M10 30 10000
M10*45（SCM435） M10（SCM435） 45 10000
If you have more needs, please contact customer service 1 1 1
Αφήστε ένα μήνυμα
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
Περιγραφή προϊόντων

DIN933 ISO 4017 ANSI/ASME Β 18.2.3.1M βαθμός 8.8/10.9/12.9 Πλήρης κλωστή σβήσιμη και θερμαινόμενη έξαγωνη μπουλόνια



Πλήρης κλωστή σβησμένη και θερμαινόμενη έξαγωνος βρόχος DIN933 ISO 4017 ANSI / ASME B 18.2.3.1M 0

Στροφικό νήμα Μ1.6 M2 Μ2.5 M3 (M3.5) M4 Επενδύσεις M6 (M7) M8 M10 M12 (M14) M16
d
Π Πύργος 0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1 1.25 1.5 1.75 2 2
Α μέγιστο 1.05 1.2 1.35 1.5 1.8 2.1 2.4 3 3 3.75 4.5 5.25 6 6
γ ελάχιστο 0.1 0.1 0.1 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.2
μέγιστο 0.25 0.25 0.25 0.4 0.4 0.4 0.5 0.5 0.5 0.6 0.6 0.6 0.6 0.8
Δα μέγιστο 2 2.6 3.1 3.6 4.1 4.7 5.7 6.8 7.8 9.2 11.2 13.7 15.7 17.7
ΔΕΔ Τάξη Α ελάχιστο 2.4 3.2 4.1 4.6 5.1 5.9 6.9 8.9 9.6 11.6 15.6 17.4 20.5 22.5
Τάξη Β ελάχιστο - - - - - 5.7 6.7 8.7 9.4 11.4 15.4 17.2 20.1 22
ε Τάξη Α ελάχιστο 3.41 4.32 5.45 6.01 6.58 7.66 8.79 11.05 12.12 14.38 18.9 21.1 24.49 26.75
Τάξη Β ελάχιστο - - - - - 7.5 8.63 10.89 11.94 14.2 18.72 20.88 23.91 26.17
k Ονομαστικό μέγεθος 1.1 1.4 1.7 2 2.4 2.8 3.5 4 4.8 5.3 6.4 7.5 8.8 10
Τάξη Α ελάχιστο 0.98 1.28 1.58 1.88 2.28 2.68 3.35 3.85 4.65 5.15 6.22 7.32 8.62 9.82
μέγιστο 1.22 1.52 1.82 2.12 2.52 2.92 3.65 4.15 4.95 5.45 6.56 7.68 8.98 10.18
Τάξη Β ελάχιστο - - - - - 2.6 3.26 3.76 4.56 5.06 6.11 7.21 8.51 9.71
μέγιστο - - - - - 3 3.74 4.24 5.04 5.54 6.69 7.79 9.09 10.29
k1 ελάχιστο 0.7 0.9 1.1 1.3 1.6 1.9 2.28 2.63 3.19 3.54 4.28 5.05 5.96 6.8
r ελάχιστο 0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.25 0.25 0.4 0.4 0.6 0.6 0.6
σ max=ονομαστικό μέγεθος 3.2 4 5 5.5 6 7 8 10 11 13 17 19 22 24
Τάξη Α ελάχιστο 3.02 3.82 4.82 5.32 5.82 6.78 7.78 9.78 10.73 12.73 16.73 18.67 21.67 23.67
Τάξη Β ελάχιστο - - - - - 6.64 7.64 9.64 10.57 12.57 16.57 18.48 21.16 23.16
Βάρος ανά 1000 προϊόντα χάλυβα (≈ kg)       - - - - - - - - - - - - - -
Στροφικό νήμα (M18) M20 (M22) M24 (M27) M30 (M33) M36 (M39) M42 (M45) M48 (M52)
d
Π Πύργος 2.5 2.5 2.5 3 3 3.5 3.5 4 4 4.5 4.5 5 5
Α μέγιστο 7.5 7.5 7.5 9 9 10.5 10.5 12 12 13.5 13.5 15 15
γ ελάχιστο 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.3 0.3 0.3 0.3 0.3
μέγιστο 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 1 1 1 1 1
Δα μέγιστο 20.2 22.4 24.4 26.4 30.4 33.4 36.4 39.4 42.4 45.6 48.6 52.6 56.6
ΔΕΔ Τάξη Α ελάχιστο 25.3 28.2 30 33.6 - - - - - - - - -
Τάξη Β ελάχιστο 24.8 27.7 29.5 33.2 38 42.7 46.5 51.1 55.9 59.9 64.7 69.4 74.2
ε Τάξη Α ελάχιστο 30.14 33.53 35.72 39.98 - - - - - - - - -
Τάξη Β ελάχιστο 29.56 32.95 35.03 39.55 45.2 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25
k Ονομαστικό μέγεθος 11.5 12.5 14 15 17 18.7 21 22.5 25 26 28 30 33
Τάξη Α ελάχιστο 11.28 12.28 13.78 14.78 - - - - - - - - -
μέγιστο 11.72 12.72 14.22 15.22 - - - - - - - - -
Τάξη Β ελάχιστο 11.15 12.15 13.65 14.65 16.65 18.28 20.58 22.08 24.58 25.58 27.58 29.58 32.5
μέγιστο 11.85 12.85 14.35 15.35 17.35 19.12 21.42 22.92 25.42 26.42 28.42 30.42 33.5
k1 ελάχιστο 7.8 8.5 9.6 10.3 11.7 12.8 14.4 15.5 17.2 17.9 19.3 20.9 22.8
r ελάχιστο 0.6 0.8 0.8 0.8 1 1 1 1 1 1.2 1.2 1.6 1.6
σ max=ονομαστικό μέγεθος 27 30 32 36 41 46 50 55 60 65 70 75 80
Τάξη Α ελάχιστο 26.67 29.67 31.61 35.38 - - - - - - - - -
Τάξη Β ελάχιστο 26.15 29.16 31 35 40 45 49 53.8 58.8 63.1 68.1 73.1 78.1
Βάρος ανά 1000 προϊόντα χάλυβα (≈ kg)       - - - - - - - - - - - - -





Χαρακτηριστικά

  1. Η σχεδίαση με πλήρη νήμα εξασφαλίζει ότι το σύνολο του μήκους του άξονα του βρόχου είναι νήμα, μεγιστοποιώντας την περιοχή επαφής μεταξύ του βρόχου και του καρφί.Αυτό έχει ως αποτέλεσμα την αύξηση της αντοχής και τη σταθερότητα της σύνδεσηςΕπιπλέον, διευκολύνει την αποτελεσματικότερη μεταφορά φορτίου καιδιανομήΚατά μήκος του βρόχου, καθιστώντας το ιδανικό για συνδέσεις υψηλής αντοχής όπου η αξιοπιστία και η αντοχή είναι πρωταρχικές.

  2. Πράγματι, ο συνδυασμός των επεξεργασιών θέρμανσης και θέρμανσης έχει ως αποτέλεσμα ένα βρόχο που είναι σκληρό και ισχυρό, αλλά διατηρεί ένα ορισμένο επίπεδο αντοχής.διαδικασίαΣκληρώνειΤο μέταλλο, αυξάνοντας την σκληρότητα και την αντοχή του βρόχου, ενώ η διαδικασία θέρμανσης ανακουφίζει από τις εσωτερικές πιέσεις που προκύπτουν κατά τη διάρκεια της θέρμανσης, ελαχιστοποιώντας τον κίνδυνο κάταγματος σε συνθήκες υψηλής πίεσης.Αυτό το καθεστώς επεξεργασίας καθιστά το μπουλόνι εξαιρετικά κατάλληλο για εφαρμογές που απαιτούν τόσο υψηλή αντοχή όσο και εξαιρετική αντοχή στην κόπωση.

  3. Ο εξαγωνικός σχεδιασμός της κεφαλής προσφέρει εξαιρετική πρόσφυση και μεγαλύτερη αποτελεσματικότητα μετάδοσης ροπής, διευκολύνοντας την εύκολη εγκατάσταση και αφαίρεση με κλειδιά, κατσαβίδια και άλλα εξαγωνικά εργαλεία.Επιπλέον, εξασφαλίζει την ασφάλεια και την αντοχήτουΗ σύνδεση.

  4. Κατασκευή υψηλής ακρίβειας: Κατασκευάζεται σύμφωνα με διεθνή πρότυπα όπως το DIN 933, εξασφαλίζοντας την ακρίβεια των διαστάσεων και την εναλλακτικότητα του μπουλόνου.

Πλεονεκτήματα

  1. Υψηλή αντοχή φορτίου: Η σχεδίαση με πλήρη νήμα και η επεξεργασία με σβήσιμο και θέρμανση δίνουν στην βίδα μεγαλύτερη αντοχή και σκληρότητα, επιτρέποντάς της να αντέχει σε μεγαλύτερες δυνάμεις έλξης και κοπής.

  2. Εξαιρετική σταθερότητα: Λόγω της μεγάλης περιοχής επαφής μεταξύ του βρόχου και του καρφί, η σύνδεση είναι πιο σταθερή και αξιόπιστη, λιγότερο επιρρεπής σε χαλάρωση.

  3. Μακρά διάρκεια ζωής: Η επεξεργασία με σβήσιμο και θέρμανση βελτιώνει την αντοχή στην φθορά και την αντοχή στην κόπωση, με αποτέλεσμα μεγαλύτερη διάρκεια ζωής.

  4. Εύκολη εγκατάσταση: Η σχεδίαση της εξάγωνης κεφαλής καθιστά εύκολη την εγκατάσταση και διάσπαση του βρόχου, βελτιώνοντας την αποτελεσματικότητα της εργασίας.

Σενάρια εφαρμογής

  1. Εργαλεία βαρέος εξοπλισμού: Οι έξιγωνες βίδες με πλήρη νήμα είναι ιδανικές για βαριά μηχανήματα που απαιτούν υψηλή αντοχή σε άγχος και αντίκτυπο, όπως οι εξορυκτές, οι γερανοί και οι πρέσες.

  2. Γέφυρες και Κτίρια: Στις γέφυρες και τα κτίρια, τα βασικά σημεία σύνδεσης πρέπει να αντέχουν σημαντικό βάρος και πίεση.

  3. Αυτοκινητοβιομηχανία και αεροδιαστημική βιομηχανίαΟι εν λόγω βιομηχανίες απαιτούν εξαιρετική αντοχή και αξιοπιστία για τις συνδέσεις.διασφάλιση της ασφαλούς λειτουργίας οχημάτων και αεροσκαφών.

  4. Άλλες εφαρμογές που απαιτούν συνδέσεις υψηλής αντοχής: Εφαρμογές όπως εξοπλισμός εξόρυξης, εξοπλισμός γεωτρήσεων πετρελαίου και ανεμογεννήτριες χρησιμοποιούν επίσης ολοκληρωτικά σβησμένα και θερμασμένα έξιγωνικά στροβίδια για να εξασφαλίσουν την αξιοπιστία και την ασφάλεια της σύνδεσης.
