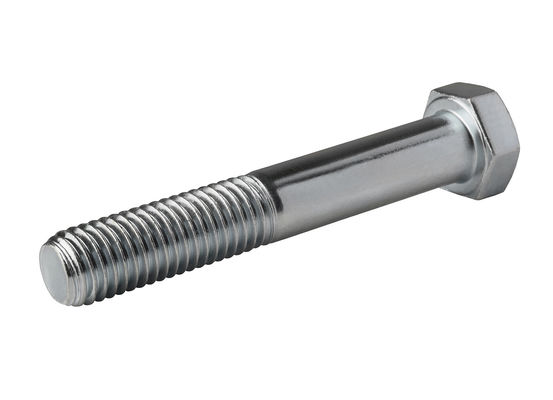

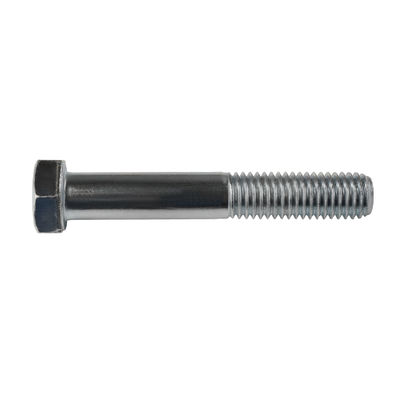

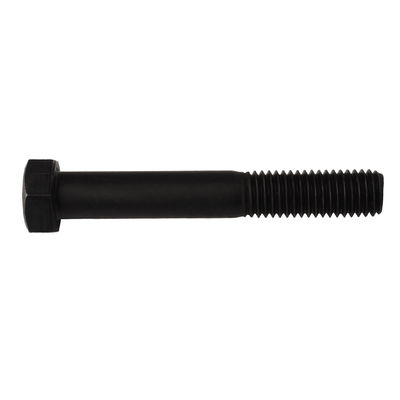

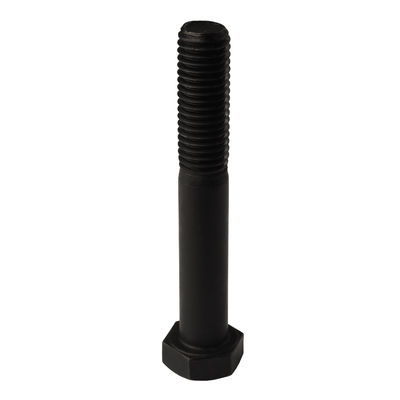

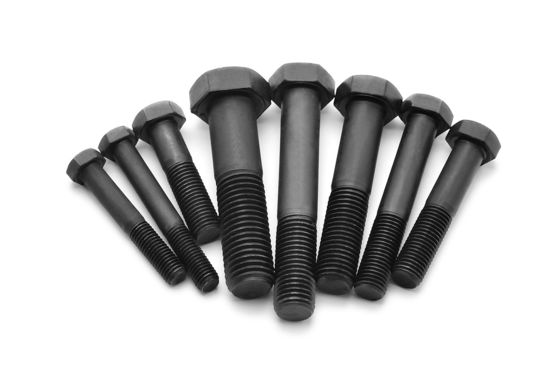

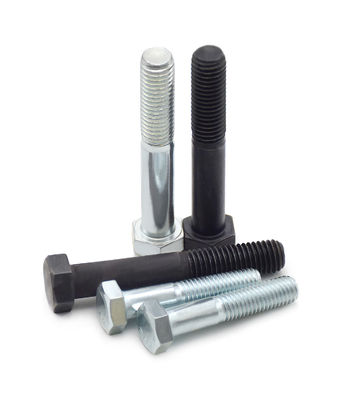

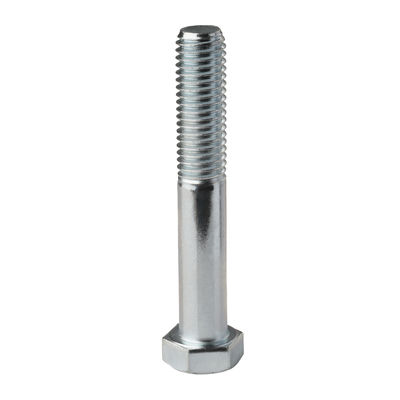

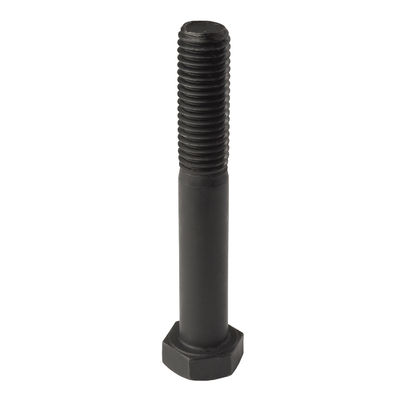

Επτάπλευρη βιομηχανική βίδα με μερικώς νήματα DIN931-1 EN ISO4014 τάξη 8.8 10.9

  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
Τόπος καταγωγής JIANG SU ΕΠΙΔΡΟΠΗ ΚΙΝΑ
Μάρκα YingYan
Πιστοποίηση ISO9000
Αριθμό μοντέλου Μ5-Μ42
Ποσότητα παραγγελίας min 1000 κομμάτια
Τιμή negotiable
Συσκευασία λεπτομέρειες Μικρά κουτιά, πλαστικές σακούλες, χύδην σε κουτιά,

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Ονομασία Εξαγωνικές βίδες κεφαλής των κλάσεων Α και Β με μερική έλξη Τύπος ΒΔ/ΔΙΝ/ΑΣΜΕ/ΕΝ/ΙΣΟ κλπ.
Υλικά Ανοξείδωτο/χάλυβας άνθρακα Τύπος κεφαλής Hexagon κεφάλι
Επεξεργασία επιφάνειας γυαλισμένο, γαλβανισμένο, μαύρο Αξία 8.8/ 10.9
Χρώμα Λευκό-μπλε, κίτρινο, μαύρο, απλό
Επισημαίνω

Τεχνικός βρόχος εξαγωνικής κεφαλής

,

Τάξη 8.8 Βιομηχανικός βρόχος

,

Εξακόσιο βρόχο DIN931-1
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

DIN931-1 EN ISO4014 Έκταγωνικές βίδες κεφαλής βαθμίδων Α και Β με μερικώς νήματα κλάση 8.8 10.9



 Επτάπλευρη βιομηχανική βίδα με μερικώς νήματα DIN931-1 EN ISO4014 τάξη 8.8 10.9 0

Μέγεθος νήματος Μ1.6 M2 Μ2.5 M3 (M3.5) M4 Επενδύσεις M6 (M7) M8 M10 M12
d
Π Στροφή νήματος 0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1 1.25 1.5 1.75
β Δικαστής. L≤125 9 10 11 12 13 14 16 18 20 22 26 30
125 < L ≤ 200 - - - - - - 22 24 26 28 32 36
Λ> 200 - - - - - - - - - - 45 49
γ ελάχιστο 0.1 0.1 0.1 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15
μέγιστο 0.25 0.25 0.25 0.4 0.4 0.4 0.5 0.5 0.5 0.6 0.6 0.6
dΑ μέγιστο 2 2.6 3.1 3.6 4.1 4.7 5.7 6.8 7.8 9.2 11.2 13.7
dσ max=ονομαστικό μέγεθος 1.6 2 2.5 3 3.5 4 5 6 7 8 10 12
ελάχιστο Τάξη Α 1.46 1.86 2.36 2.86 3.32 3.82 4.82 5.82 6.78 7.78 9.78 11.73
Τάξη Β - - - - - - - - - - - -
dw ελάχιστο Τάξη Α 2.4 3.2 4.1 4.6 5.1 5.9 6.9 8.9 9.8 11.6 15.6 17.4
Τάξη Β - - - - - - - - - - - -
ε ελάχιστο Τάξη Α 3.41 4.32 5.45 6.01 6.58 7.66 8.79 11.05 12.12 14.38 18.9 21.1
Τάξη Β - - - - - - - - - - - -
k Ονομαστικό μέγεθος 1.1 1.4 1.7 2 2.4 2.8 3.5 4 4.8 5.3 6.4 7.5
Τάξη Α ελάχιστο 0.98 1.28 1.58 1.88 2.28 2.68 3.35 3.85 4.65 5.15 6.22 7.32
μέγιστο 1.22 1.52 1.82 2.12 2.52 2.92 3.65 4.15 4.95 5.45 6.58 7.68
Τάξη Β ελάχιστο - - - - - - - - - - - -
μέγιστο - - - - - - - - - - - -
k1 ελάχιστο 0.7 0.9 1.1 1.3 1.6 1.9 2.28 2.63 3.19 3.54 4.28 5.05
r ελάχιστο 0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.25 0.25 0.4 0.4 0.6
σ max=ονομαστικό μέγεθος 3.2 4 5 5.5 6 7 8 10 11 13 17 19
ελάχιστο Τάξη Α 3.02 3.82 4.82 5.32 5.82 6.78 7.78 9.78 10.73 12.73 16.73 18.67
Τάξη Β - - - - - - - - - - - -
Μέγεθος νήματος b     - - - - - - - - - - - -
Μέγεθος νήματος (M14) M16 (M18) M20 (M22) M24 (M27) M30 (M33) M36 (M39)
d
Π Στροφή νήματος 2 2 2.5 2.5 2.5 3 3 3.5 3.5 4 4
β Δικαστής. L≤125 34 38 42 46 50 54 60 66 72 78 84
125 < L ≤ 200 40 44 48 52 56 60 66 72 78 84 90
Λ> 200 53 57 61 65 69 73 79 85 91 97 103
γ ελάχιστο 0.15 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.3
μέγιστο 0.6 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 1
dΑ μέγιστο 15.7 17.7 20.2 22.4 24.4 26.4 30.4 33.4 36.4 39.4 42.4
dσ max=ονομαστικό μέγεθος 14 16 18 20 22 24 27 30 33 36 39
ελάχιστο Τάξη Α 13.73 15.73 17.73 19.67 21.67 23.67 - - - - -
Τάξη Β - 15.57 17.57 19.48 21.48 23.48 26.48 29.48 32.38 35.38 38.38
dw ελάχιστο Τάξη Α 20.5 22.5 25.3 28.2 30 33.6 - - - - -
Τάξη Β - 22 24.8 27.7 29.5 33.2 38 42.7 46.6 51.1 55.9
ε ελάχιστο Τάξη Α 24.49 26.75 30.14 33.53 35.72 39.98 - - - - -
Τάξη Β - 26.17 29.56 32.95 35.03 39.55 45.2 50.85 55.37 60.79 66.44
k Ονομαστικό μέγεθος 8.8 10 11.5 12.5 14 15 17 18.7 21 22.5 25
Τάξη Α ελάχιστο 8.62 9.82 11.28 12.28 13.78 14.78 - - - - -
μέγιστο 8.98 10.18 11.72 12.72 14.22 15.22 - - - - -
Τάξη Β ελάχιστο - 9.71 11.15 12.15 13.65 14.65 16.65 18.28 20.58 22.08 24.58
μέγιστο - 10.29 11.85 12.85 14.35 15.35 17.35 19.12 21.42 22.92 25.42
k1 ελάχιστο 5.96 6.8 7.8 8.5 9.6 10.3 11.7 12.8 14.4 15.5 17.2
r ελάχιστο 0.6 0.6 0.6 0.8 0.8 0.8 1 1 1 1 1
σ max=ονομαστικό μέγεθος 22 24 27 30 32 36 41 46 50 55 60
ελάχιστο Τάξη Α 21.67 23.67 26.67 29.67 31.61 35.38 - - - - -
Τάξη Β - 23.16 26.16 29.16 31 35 40 45 49 53.8 58.8
Μέγεθος νήματος b     - - - - - - - - - - -





Προδιαγραφές



Τα εξαγωνικά μπουλόνια με μερικό νήμα DIN931 είναι μπουλόνια που συμμορφώνονται με τις τεχνικές προδιαγραφές που καθορίζονται από το Deutsches Institut für Normung (DIN), το γερμανικό ινστιτούτο τυποποίησης.Αυτά τα μπουλόνια παρουσιάζουν αρκετά βασικά χαρακτηριστικά και οφέλη, καθιστώντας τους κατάλληλους για διάφορες εφαρμογές μηχανικής.

Διαρθρωτικά χαρακτηριστικά:

  • Η εξαγωνική σχεδίαση της κεφαλής των βρόχων, σύμφωνα με τα διεθνή πρότυπα, προσφέρει μεγάλη ευελιξία και συνεπώς επιτρέπει εύκολη εγκατάσταση καιαφαίρεσηΧρησιμοποιώντας εργαλεία όπως κλειδιά ή κλειδιά πρίζας.
  • Το μισό.με νήματαΣχεδιασμόςέχει ένα μπουρνούζι με νήματα μόνο σε ένα μέρος της ράβδου του.Αυτό το σχέδιο είναι ιδιαίτερα κατάλληλο για εφαρμογές όπου η βίδα πρέπει να διεισδύσει μέσα από ένα συστατικό και να σφίξει με ασφάλεια με ένα ξύλο στην αντίθετη πλευρά.

Τυποποίηση και προδιαγραφές:

  • Πρότυπο DIN931: Οι βίδες συμμορφώνονται με το πρότυπο DIN931, εξασφαλίζοντας συνέπεια και αξιοπιστία όσον αφορά τις διαστάσεις, τα υλικά και τις επιδόσεις.
  • Διάλογος μεγεθών: Διατίθενται σε ένα ευρύ φάσμα μεγεθών νήματος από M1.6mm έως M64mm και μήκους ράβδου από L12mm έως L500mm, καλύπτοντας τις διαφορετικές ανάγκες μηχανικής.

Υλικά και Επιδόσεις:

  • Απαιτήσεις για υλικό: Οι εξάγωνες βίδες DIN931 κατασκευάζονται συνήθως από υλικά υψηλής αντοχής, όπως χάλυβα άνθρακα, κράμα χάλυβα ή ανοξείδωτο χάλυβα.Αυτά τα υλικά προσφέρουν εξαιρετικές μηχανικές ιδιότητες, αντοχή στη διάβρωση και αντοχή.
  • Κατηγορίες απόδοσης: Ανάλογα με το υλικό και το μέγεθος, οι βίδες έχουν διάφορες κατηγορίες απόδοσης, όπως 8,8 και 10,9 για τις βίδες από χάλυβα και A2-70 και A4-70 για τις βίδες από ανοξείδωτο χάλυβα.

Πεδία εφαρμογής:

  • Οι εξαγωνικές βίδες DIN931 με μερικό νήμα βρίσκουν εφαρμογές σε διάφορες βιομηχανίες, συμπεριλαμβανομένων των μηχανημάτων, της αυτοκινητοβιομηχανίας, της ναυπηγικής και της κατασκευής.Χρησιμοποιούνται για τη στερέωση δομικών στοιχείων, συνδέοντας σωλήνες, εγκαθιστώντας εξοπλισμό και για άλλους σκοπούς, εξασφαλίζοντας ασφαλείς και αξιόπιστες συνδέσεις.

Πλεονεκτήματα

  • Εύκολη εγκατάσταση και αφαίρεση: Ο εξαγωνικός σχεδιασμός της κεφαλής διευκολύνει την αποτελεσματική περιστροφή με τη χρήση εργαλείων, βελτιώνοντας την αποτελεσματικότητα της εργασίας.
  • Ευελιξία: Ο σχεδιασμός μερικών νήμων επιτρέπει ευελιξία σε διαφορετικά σενάρια σύνδεσης.

Αξιοπιστία και αντοχή: Η χρήση υλικών υψηλής αντοχής και η συμμόρφωση με τα πρότυπα DIN931 εξασφαλίζουν την αξιοπιστία και την αντοχή των μπουλών, ικανοποιώντας τις απαιτήσεις διαφόρων εφαρμογών μηχανικής.
