DIN961 EN ISO8676 Χάλυβα άνθρακα / κράμα χάλυβα Έξαγωνες βίδες κεφαλής με λεπτό νήμα

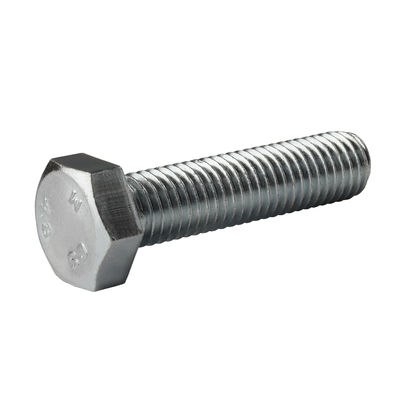

  • DIN961 EN ISO8676 Carbon Steel / Alloy Steel Hexagon Head Bolts With Fine Pitch Thread

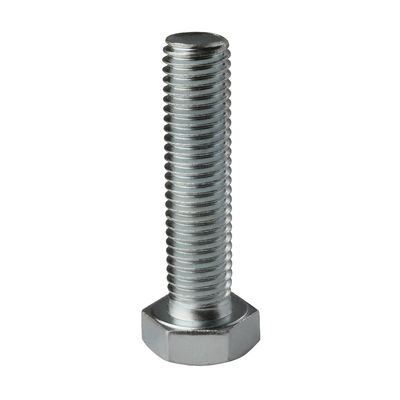

  • DIN961 EN ISO8676 Carbon Steel / Alloy Steel Hexagon Head Bolts With Fine Pitch Thread

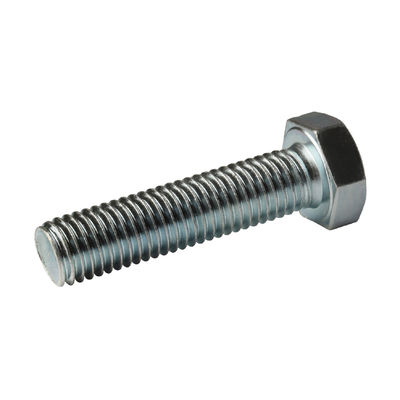

  • DIN961 EN ISO8676 Carbon Steel / Alloy Steel Hexagon Head Bolts With Fine Pitch Thread
Τόπος καταγωγής JIANG SU ΕΠΙΔΡΟΠΗ ΚΙΝΑ
Μάρκα YingYan
Πιστοποίηση ISO9000
Αριθμό μοντέλου Επικαιροποίηση
Ποσότητα παραγγελίας min 1000 κομμάτια
Τιμή negotiable
Συσκευασία λεπτομέρειες Μικρά κουτιά, πλαστικές σακούλες, χύδην σε κουτιά,

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Ονομασία Εξαγωνικές βίδες κεφαλής με λεπτό νήμα Τύπος ΒΔ/ΔΙΝ/ΑΣΜΕ/ΕΝ/ΙΣΟ κλπ.
Υλικά Χάλυβας άνθρακαQ195,35K;Χάλυβας κράματος 40Cr Treatmentment επιφάνειας Επικάλυψη με Zn
Αξία 4.8/6.8/8.8 Μέγεθος M10-M20/Σύμφωνα με τις απαιτήσεις σας
Διάρκεια 18mm-55mm/Σύμφωνα με τις απαιτήσεις σας
Επισημαίνω

Τεχνουργήματα με λεπτό νήμα

,

Εξαγωνικές βίδες κεφαλής από κράμα χάλυβα

,

Επενταγωνικές βίδες κεφαλιού DIN961
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
specifications and models Nominal diameter of thread（mm） Length(mm) thread pitch(mm)
Grade4.8/Carbon steel Q195 16 18 1.5
M16*1.5*18 M16 18 1.5
Grade8.8/Carbon steel 35K 10-20 30-55 1.25-1.5
M10*1.25*30 M10 30 1.25
M16*1.5*35 M16 35 1.5
M20*1.5*55 M20 55 1.5
Grade 10.9/Alloy steel 40Cr M16 45 1.5
If you have more needs, please contact customer service 1 1 1
Αφήστε ένα μήνυμα
specifications and models Nominal diameter of thread（mm） Length(mm) thread pitch(mm)
Περιγραφή προϊόντων

DIN961 EN ISO8676 Στροφές εξαγωνικής κεφαλής από χάλυβα άνθρακα/σύνθετο χάλυβα με λεπτό νήμα βαθμού 4.8,6.8,8.8 Ζινκωτά

Πλεονεκτήματα

  1. Υψηλή αντοχή: Λόγω του σχεδιασμού της λεπτής γωνίας, η βίδα μπορεί να διασκορπίσει τη δύναμη σε μικρότερη περιοχή επαφής, αυξάνοντας έτσι την αντοχή ανά μονάδα έκτασης.
  2. Υψηλή ακρίβεια: Το λεπτό νήμα επιτρέπει μια στενότερη τοποθέτηση μεταξύ του βρόχου και του καρφί, παρέχοντας μεγαλύτερη ακρίβεια συναρμολόγησης.
  3. Εξαιρετική απόδοση σφράγισης: Η στενή τοποθέτηση του νήματος λεπτής πλάκας μειώνει τα κενά, με αποτέλεσμα ανώτερες δυνατότητες σφράγισης, ιδιαίτερα κατάλληλες για εφαρμογές σφράγισης.
  4. Εύκολη συναρμολόγηση: Η σχεδίαση της εξαγωνικής κεφαλής διευκολύνει τη χειραγώγηση του βρόχου με εργαλεία όπως γρίφτες ή κατσαβίδια κατά την συναρμολόγηση και την αποσυναρμολόγηση.

Χαρακτηριστικά:

  1. Καλό σχεδιασμό γωνίας: Όπως προαναφέρθηκε, το λεπτό νήμα είναι το κύριο χαρακτηριστικό αυτού του βρόχου, παρέχοντας τα προαναφερθέντα πλεονεκτήματα.
  2. Εξαγωνική κεφαλή: Ο σχεδιασμός της εξαγωνικής κεφαλής εξασφαλίζει σταθερότητα κατά τη λειτουργία και εύκολη περιστροφή με εργαλεία.
  3. Καλή εναλλακτικότητα: Σύμφωνα με τα ενιαία διεθνή πρότυπα, οι βίδες αυτές έχουν καλή εναλλακτική ικανότητα, γεγονός που διευκολύνει τους χρήστες να τις επιλέξουν και να τις αντικαταστήσουν.

Εφαρμογές:

  1. Εξοπλισμός υψηλής ακρίβειας: Λόγω της υψηλής ακρίβειας και των εξαιρετικών επιδόσεων σφράγισης των λεπτών βρόχων, χρησιμοποιούνται συχνά σε εξοπλισμό που απαιτεί ακριβείς συνδέσεις,όπως όργανα ακριβείας και αεροδιαστημικός εξοπλισμός.
  2. Περιβάλλον δονήσεων: Η υψηλή αντοχή και η ανώτερη απόδοση κλειδώματος των σιδηροτροχιών με λεπτή γωνία τους καθιστούν κατάλληλους για εφαρμογές που υπόκεινται σε δονήσεις και συγκρούσεις, όπως αυτοκίνητα, μοτοσικλέτες και πλοία.
  3. Εφαρμογές σφράγισης: Η στενή προσαρμογή των λεπτών βρόχων τους καθιστά ιδιαίτερα κατάλληλους για εφαρμογές σφράγισης, όπως αγωγούς και δεξαμενές καυσίμου.

Συνοπτικά, οι στροφές Hexagon με λεπτό νήμα, με την υψηλή τους αντοχή, υψηλή ακρίβεια, εξαιρετική απόδοση σφράγισης και εύκολη συναρμολόγηση,έχουν βρει ευρεία εφαρμογή σε διάφορα σενάρια που απαιτούν ακριβείς συνδέσεις και σφραγίσεις.

DIN961 EN ISO8676 Χάλυβα άνθρακα / κράμα χάλυβα Έξαγωνες βίδες κεφαλής με λεπτό νήμα 0

Στροφικό νήμα M8 M10 M12 M14 M16 M18 M20 M22 M24
d
Π Πύργος Νήματα-αλατιού 1 1 1.5 1.5 1.5 2 1.5 2 2
Νήμα 2 - 1.25 1.25 - - 1.5 2 1.5 1.5
Α μέγιστο 3 3.75 4.5 4.5 4.5 6 6 6 6
γ ελάχιστο 0.15 0.15 0.15 0.15 0.2 0.2 0.2 0.2 0.2
μέγιστο 0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8
Δα μέγιστο 9.2 11.2 13.7 15.7 17.7 20.2 22.4 24.4 26.4
ΔΕΔ Τάξη Α ελάχιστο 11.6 15.6 17.4 20.5 22.5 25.3 28.2 30 33.6
Τάξη Β ελάχιστο 11.4 15.4 17.2 20.1 22 24.8 27.7 29.5 33.2
ε Τάξη Α ελάχιστο 14.38 18.9 21.1 24.49 26.75 30.14 33.53 35.72 39.98
Τάξη Β ελάχιστο 14.2 18.72 20.88 23.91 26.17 29.56 32.95 35.03 39.55
k Ονομαστικό μέγεθος 5.3 6.4 7.5 8.8 10 11.5 12.5 14 15
Τάξη Α ελάχιστο 5.15 6.22 7.32 8.62 9.82 11.28 12.28 13.78 14.78
μέγιστο 5.45 6.58 7.68 8.98 10.18 11.72 12.72 14.22 15.22
Τάξη Β ελάχιστο 5.06 6.11 7.21 8.51 9.71 11.15 12.15 13.65 14.65
μέγιστο 5.54 6.69 7.79 9.09 10.29 11.85 12.85 14.35 15.35
k1 ελάχιστο 3.54 4.28 5.05 5.96 6.8 7.8 8.5 9.6 10.3
r ελάχιστο 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8
σ max=ονομαστικό μέγεθος 13 17 19 22 24 27 30 32 36
Τάξη Α ελάχιστο 12.73 16.73 18.67 21.67 23.67 26.67 29.67 31.61 35.38
Τάξη Β ελάχιστο 12.57 16.57 18.48 21.16 23.16 26.16 29.16 31 35
Βάρος ανά 1000 προϊόντα χάλυβα (≈ kg)       - - - - - - - - -
Στροφικό νήμα M27 M30 M33 M36 M39 M42 Μ45 M48 M52
d
Π Πύργος Νήματα-αλατιού 2 2 2 3 3 3 3 3 3
Νήμα 2 - - - - - - - - -
Α μέγιστο 6 6 6 9 9 9 9 9 9
γ ελάχιστο 0.2 0.2 0.2 0.2 0.3 0.3 0.3 0.3 0.3
μέγιστο 0.8 0.8 0.8 0.8 1 1 1 1 1
Δα μέγιστο 30.4 33.4 36.4 39.4 42.4 45.6 48.6 52.6 56.6
ΔΕΔ Τάξη Α ελάχιστο - - - - - - - - -
Τάξη Β ελάχιστο 38 42.7 46.6 51.1 55.9 59.9 64.7 69.4 74.2
ε Τάξη Α ελάχιστο - - - - - - - - -
Τάξη Β ελάχιστο 45.2 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25
k Ονομαστικό μέγεθος 17 18.7 21 22.5 25 26 28 30 33
Τάξη Α ελάχιστο - - - - - - - - -
μέγιστο - - - - - - - - -
Τάξη Β ελάχιστο 16.65 18.28 20.58 22.08 24.58 25.58 27.58 29.58 32.5
μέγιστο 17.35 19.12 21.42 22.92 25.42 26.42 28.42 30.42 33.5
k1 ελάχιστο 11.7 12.8 14.4 15.5 17.2 17.9 19.3 20.9 22.8
r ελάχιστο 1 1 1 1 1 1.2 1.2 1.6 1.6
σ max=ονομαστικό μέγεθος 41 46 50 55 60 65 70 75 80
Τάξη Α ελάχιστο - - - - - - - - -
Τάξη Β ελάχιστο 40 45 49 53.8 58.8 63.1 68.1 73.1 78.1
Βάρος ανά 1000 προϊόντα χάλυβα (≈ kg)       - - - - - - - - -
