DIN 7979 ISO 8735 Παράλληλες καρφίτσες σβήσματος από χάλυβα άνθρακα με εσωτερικό νήμα M10 - M16

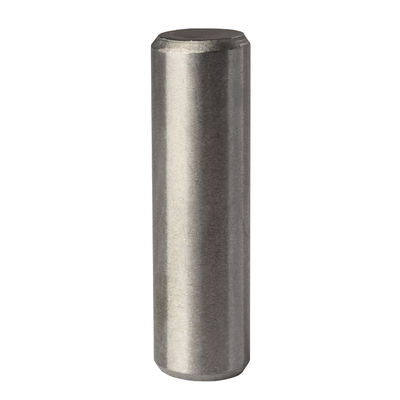

  • DIN 7979 ISO 8735 Carbon Steel Quenching Parallel Pins With Internal Thread M10 - M16

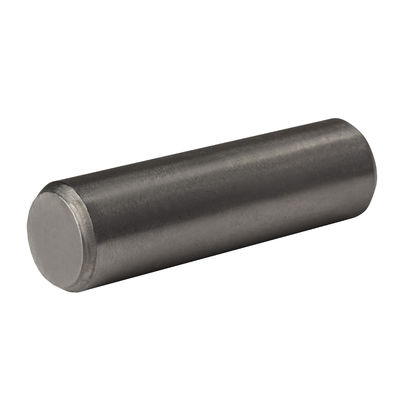

  • DIN 7979 ISO 8735 Carbon Steel Quenching Parallel Pins With Internal Thread M10 - M16

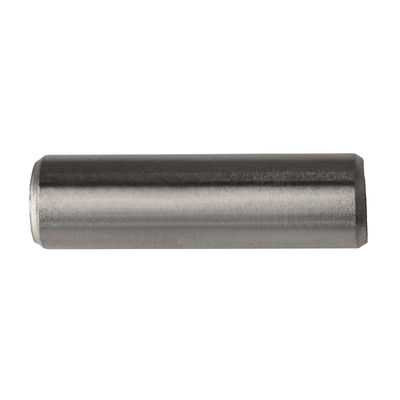

  • DIN 7979 ISO 8735 Carbon Steel Quenching Parallel Pins With Internal Thread M10 - M16

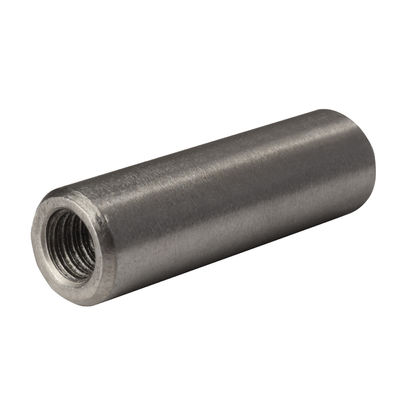

  • DIN 7979 ISO 8735 Carbon Steel Quenching Parallel Pins With Internal Thread M10 - M16
Τόπος καταγωγής JIANG SU ΕΠΙΔΡΟΠΗ ΚΙΝΑ
Μάρκα YingYan
Πιστοποίηση ISO9000
Αριθμό μοντέλου μήκος35~55mm
Ποσότητα παραγγελίας min 1000 κομμάτια
Τιμή negotiable
Συσκευασία λεπτομέρειες Μικρά κουτιά, πλαστικές σακούλες, χύδην σε κουτιά,

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Ονομασία Παράλληλες καρφίτσες με εσωτερικό νήμα Τύπος ΒΔ/ΔΙΝ/ΑΣΜΕ/ΕΝ/ΙΣΟ κλπ.
Υλικό Α3 Χάλυβας άνθρακα Τελείωσε. σκληρύνονται με σβήσιμο
Σχήμα Στενός Χρώμα Καθαρό
Διάρκεια 35 mm-55 mm Μέγεθος M10-M16/Σύμφωνα με τις απαιτήσεις σας
Επισημαίνω

Σβήσιμο παράλληλων πινών

,

Εσωτερικές παράλληλες καρφίτσες νήματος

,

Ατσάλι άνθρακα DIN 7979 Pin
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

DIN7979 ISO 8735 Ατσάλι άνθρακα Α3 Καθαρή σκληρότητα με σβήσιμο παράλληλων πινών με εσωτερικό νήμα M10-M16



DIN 7979 ISO 8735 Παράλληλες καρφίτσες σβήσματος από χάλυβα άνθρακα με εσωτερικό νήμα M10 - M16 0

Ονομαστική διάμετρος Φ6 Φ8 Φ10 Φ12 Φ14 Φ16 Φ20
d
d Ονομαστικό μέγεθος (m6) 6 8 10 12 14 16 20
μέγιστο 6.012 8.015 10.015 12.018 14.018 16.018 20.021
ελάχιστο 6.004 8.006 10.006 12.007 14.007 16.007 20.008
Α1 ≈ 1.2 1.6 2 2.5 2.5 3 3.5
Α2 ≈ 0.8 1 1.2 1.6 1.8 2 2.5
γ1 ≈ 0.6 0.8 1 1.2 1.4 1.6 2
γ2 ≈ 2.1 2.6 3 3.8 4 4.7 6
d2 M4 Επενδύσεις M6 M6 M8 M8 M10
d3 4.3 5.3 6.4 6.4 8.4 8.4 10.5
t1 6 8 10 10 12 12 16
t2 ελάχιστο 10 12 16 16 20 20 25
Ονομαστική διάμετρος Φ25 Φ30 Φ40 Φ50 Φ60 Φ70 Φ80
d
d Ονομαστικό μέγεθος (m6) 25 30 40 50 60 70 80
μέγιστο 25.021 30.021 40.025 50.025 60.03 70.03 80.03
ελάχιστο 25.008 30.008 40.009 50.009 60.011 70.011 80.011
Α1 ≈ 4 5 6.3 8 10 12 14
Α2 ≈ 3 4 5 6.3 8 10 12
γ1 ≈ 2.5 3 4 5 6 7 8
γ2 ≈ 6 7 8 10 12 14 16
d2 M16 M20 M20 M24 M30 M36 M42
d3 17 21 21 25 31 37 43
t1 24 30 30 36 40 54 63
t2 ελάχιστο 34 42 42 50 56 71 82





Χαρακτηριστικά

  1. Για να επιτευχθεί εξαιρετική σκληρότητα και αντοχή στην φθορά,οι καρφίτσες υποβλήθηκαν σε επεξεργασία σβήσεως και σκληρύσεως, η οποία μπορεί να χρησιμοποιηθεί σε εφαρμογές υψηλού φορτίου και συχνής χρήσης.
  2. Χάρη στην παράλληλη κατασκευή των καρφίτσες, εξασφαλίζεται σταθερή ευθεία κατά την εγκατάσταση και τη χρήση, αποτρέποντας την κάμψη ή παραμόρφωσηυπόΔύναμη.
  3. Ο σχεδιασμός του εσωτερικού νήματος επιτρέπει τη σύνδεση με αντίστοιχες βίδες, επιτυγχάνοντας μια ασφαλέστερη σύνδεση και τοποθέτηση..
  4. Οι καρφίτσες αυτές, κατασκευασμένες σύμφωνα με διεθνή πρότυπα, εγγυώνται ακρίβεια και διαμετρική συνέπεια, καθιστώντας τις κατάλληλες γιαπλάτοςσειρά μηχανημάτων και εξοπλισμού ακριβείας.
  5. Κατασκευασμένες από υψηλής αντοχής κράμα χάλυβα ή άλλα υλικά υψηλής ποιότητας, οι καρφίτσες αυτές παρουσιάζουν εξαιρετική αντοχή και αντοχή στη διάβρωση, εξασφαλίζοντας σταθερότητα και αξιοπιστία καθ' όλη τη διάρκεια ζωής τους..

Πλεονεκτήματα

  1. Μετά από εξάντληση καιΣκληροποίησηΟι καρφίτσες αυτές παρουσιάζουν εξαιρετικά υψηλή σκληρότητα, γεγονός που τους επιτρέπει να αντέχουν σημαντικέςτριβήκαι πίεση.
  2. Με ειδική επεξεργασία της επιφάνειας, αυτές οι καρφίτσεςεκκρεμότητααντοχή στην φθορά, παράταση της ζωής τους, μείωση της συχνότητας αντικατάστασης και, τελικά, εξοικονόμηση κόστους.
  3. Ο εσωτερικός σχεδιασμός νήματος βελτιώνει τη σταθερότητα και την αξιοπιστία της σύνδεσης μεταξύ των καρφιών και των καρφιών ή των τρυπών με νήματα, εξασφαλίζοντας μια ασφαλή τοποθέτηση..
  4. Το παράλληλο σχέδιο και η συμμόρφωση μετυποποίησηαπλοποιεί και επιταχύνει σημαντικά τη διαδικασία εγκατάστασης.
  5. Έχοντας τη δυνατότητα να εφαρμοστούν σε ένα ευρύ φάσμα εξοπλισμού ακριβείας, οι καρφίτσες αυτές καλύπτουν τις ανάγκες διαφόρων βιομηχανιών.

Εφαρμογές

  1. Μηχανήματα ακριβείας: DIN 7979 ISO 8735 σβήσιμες και σκληρυμένες παράλληλες καρφίτσες με εσωτερικό νήμα αποτελούν αναπόφευκτα εξαρτήματα σε μηχανήματα ακριβείας που απαιτούν υψηλής ακρίβειας τοποθέτηση και σύνδεση,όπως μηχανήματα CNC και αυτοματοποιημένες γραμμές παραγωγής.
  2. Κατασκευή μούχλας: Στην κατασκευή καλούπιων, αυτές οι καρφίτσες χρησιμοποιούνται για να στερεώσουν τα πρότυπα, τις διαφάνειες και άλλα εξαρτήματα, εξασφαλίζοντας την ακρίβεια και τη σταθερότητα του καλούπιου.
  3. Σχεδιασμός εφοδιασμούΣτον σχεδιασμό των στερεών, αυτές οι καρφίτσες χρησιμοποιούνται για την τοποθέτηση και τη στερέωση των εργαστηρίων, εξασφαλίζοντας την ακρίβεια και τη σταθερότητα κατά τη διάρκεια της διαδικασίας μηχανικής επεξεργασίας.
  4. Αυτοματοποιημένος εξοπλισμός: Στους αυτοματοποιημένους εξοπλισμούς, αυτές οι καρφίτσες χρησιμοποιούνται για τη μετάδοση ισχύος, τη σύνδεση, τη θέση και άλλες λειτουργίες, εξασφαλίζοντας την κανονική λειτουργία του εξοπλισμού.
  5. Αεροδιαστημική βιομηχανία: Η αεροδιαστημική βιομηχανία απαιτεί από τα εξαρτήματα της εξαιρετική ακρίβεια και αξιοπιστία.που χρησιμοποιείται για τη σύνδεση και τη στερέωση διαφόρων κρίσιμων εξαρτημάτων.
