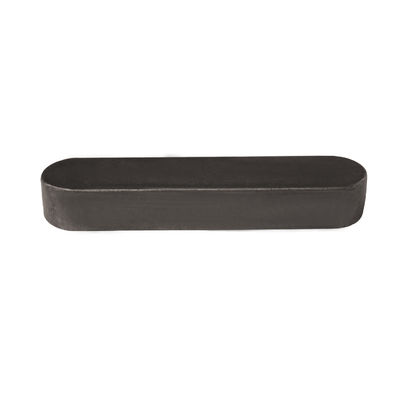

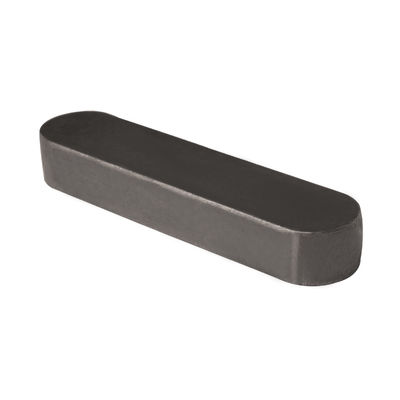

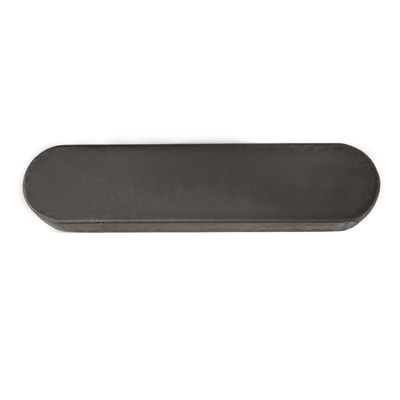

UNI6604 DIN6885 A3 Χάλυβα άνθρακα Απλούστατα τετράγωνα και ορθογώνια κλειδιά τύπου Α

  • UNI6604 DIN6885 A3 Carbon Steel Plain Square And Rectangular Keys Type A
  • UNI6604 DIN6885 A3 Carbon Steel Plain Square And Rectangular Keys Type A
  • UNI6604 DIN6885 A3 Carbon Steel Plain Square And Rectangular Keys Type A
Τόπος καταγωγής JIANG SU ΕΠΙΔΡΟΠΗ ΚΙΝΑ
Μάρκα YingYan
Πιστοποίηση ISO9000
Αριθμό μοντέλου μήκος12~100mm
Ποσότητα παραγγελίας min 1000 κομμάτια
Τιμή negotiable
Συσκευασία λεπτομέρειες Μικρά κουτιά, πλαστικές σακούλες, χύδην σε κουτιά

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Ονομασία Τετραγωνικά και ορθογώνια κλειδιά Τύπος ΒΔ/ΔΙΝ/ΑΣΜΕ/ΕΝ/ΙΣΟ κλπ.
Υλικό Α3 Χάλυβας άνθρακα Τελείωσε. γυαλισμός,
Υπηρεσία OEM/ODM Σχήμα τετράγωνο και ορθογώνιος
Χρώμα Καθαρό Διάρκεια 12mm-100mm/ανάλογα με τις απαιτήσεις σας
Διάμετρο 4mm-50mm/ανάλογα με τις απαιτήσεις σας Υψόμετρο 4mm-28mm/ανάλογα με τις απαιτήσεις σας
Επισημαίνω

Κλειδιά από χάλυβα άνθρακα

,

Στρογγυλά κλειδιά τύπου Α

,

Τετραγωνικά κλειδιά DIN 6885
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

UNI6604 DIN6885 A3 Χάλυβα άνθρακα Καθαρό τετράγωνο και ορθογώνιο κλειδιά τύπου Α



:

UNI6604 DIN6885 A3 Χάλυβα άνθρακα Απλούστατα τετράγωνα και ορθογώνια κλειδιά τύπου Α 0
Κανονικό μέγεθος 2 3 4 5 6 8 10
β
β max = ονομαστικό μέγεθος (h8)   2 3 4 5 6 8 10
ελάχιστο   1.986 2.986 3.982 4.982 5.982 7.978 9.978
h max=ονομαστικό μέγεθος   2 3 4 5 6 7 8
ορθογώνιο ((h11) ελάχιστο - - - - - 6.91 7.91
τετράγωνο ((h8) ελάχιστο 1.986 2.986 3.982 4.982 5.982 - -
σ Τετραγωνισμός ή στρογγυλοποίηση ελάχιστο 0.16 0.16 0.16 0.25 0.25 0.25 0.4
μέγιστο 0.25 0.25 0.25 0.4 0.4 0.4 0.6
Κανονικό μέγεθος 12 14 16 18 20 22 25
β
β max = ονομαστικό μέγεθος (h8)   12 14 16 18 20 22 25
ελάχιστο   11.973 13.973 15.973 17.973 19.967 21.967 24.967
h max=ονομαστικό μέγεθος   8 9 10 11 12 14 14
ορθογώνιο ((h11) ελάχιστο 7.91 8.91 9.91 10.89 11.89 13.89 13.89
τετράγωνο ((h8) ελάχιστο - - - - - - -
σ Τετραγωνισμός ή στρογγυλοποίηση ελάχιστο 0.4 0.4 0.4 0.4 0.6 0.6 0.6
μέγιστο 0.6 0.6 0.6 0.6 0.8 0.8 0.8
Κανονικό μέγεθος 28 32 36 40 45 50 56
β
β max = ονομαστικό μέγεθος (h8)   28 32 36 40 45 50 56
ελάχιστο   27.967 31.961 35.961 39.961 44.961 49.961 55.954
h max=ονομαστικό μέγεθος   16 18 20 22 25 28 32
ορθογώνιο ((h11) ελάχιστο 15.89 17.89 19.87 21.87 24.87 27.87 31.84
τετράγωνο ((h8) ελάχιστο - - - - - - -
σ Τετραγωνισμός ή στρογγυλοποίηση ελάχιστο 0.6 0.6 1 1 1 1 1.6
μέγιστο 0.8 0.8 1.2 1.2 1.2 1.2 2
Κανονικό μέγεθος 63 70 80 90 100
β
β max = ονομαστικό μέγεθος (h8)   63 70 80 90 100
ελάχιστο   62.954 69.954 79.954 89.946 99.946
h max=ονομαστικό μέγεθος   32 36 40 45 50
ορθογώνιο ((h11) ελάχιστο 31.84 35.84 39.84 44.84 49.84
τετράγωνο ((h8) ελάχιστο - - - - -
σ Τετραγωνισμός ή στρογγυλοποίηση ελάχιστο 1.6 1.6 2.5 2.5 2.5
μέγιστο 2 2 3 3 3





αρχή λειτουργίας:

Τα επίπεδα κλειδιά είναι βιομηχανικά εξαρτήματα που βασίζονται στην ακονιστική έλξη δύο πλευρών και της πλευράς του διαδρόμου κλειδιού για τη μεταφορά ροπής.

κατάταξη:

Σύμφωνα με τις διαφορετικές χρήσεις, τα επίπεδα πλήκτρα μπορούν να χωριστούν σε συνηθισμένα επίπεδα πλήκτρα, λεπτά επίπεδα πλήκτρα, καθοδηγούμενα επίπεδα πλήκτρα τριών ειδών.και το καθοδηγητικό επίπεδο πλήκτρο χρησιμοποιείται για δυναμική σύνδεση.

Κανονισμός:

Το πρότυπο για τα συνηθισμένα επίπεδα κλειδιά είναι το DIN6885. Σύμφωνα με το σχήμα των δύο άκρων των επίπεδων κλειδιών, το DIN6885 χωρίζεται σε τρεις τύπους ABC, ο τύπος A είναι στρογγυλός και στα δύο άκρα,ο τύπος Β είναι τετράγωνος και στα δύο άκραΤο αντίστοιχο διεθνές πρότυπο UNI6604 χωρίζεται σε μοντέλα A & B.

Κατηγορία και υλικό:

Καρβονικό χάλυβα κλάσης 4,8 που χρησιμοποιείται συνήθως Q235, A3 και άλλη επεξεργασία χάλυβα χαμηλού άνθρακα, κλάσης 8,8 που χρησιμοποιείται συνήθως 35 χάλυβα, 45 χάλυβα και άλλη επεξεργασία χάλυβα μεσαίου άνθρακα,Συχνά χρησιμοποιούμενο ανοξείδωτο χάλυβα 304, 316 και άλλων υλικών.

Επεξεργασία επιφάνειας:

Επειδή οι ανοχές του πλάτους και του πάχους των επίπεδων κλειδιών h8 και h11 είναι πολύ μικρές, δηλαδή οι απαιτήσεις είναι σχετικά ακριβείς,και η επεξεργασία της επιφάνειας της συμβατικής επικάλυψης ψευδαργύρου υπερβαίνει τις απαιτήσεις ανοχής, οπότε είναι βασικά φυσικό χρώμα.
