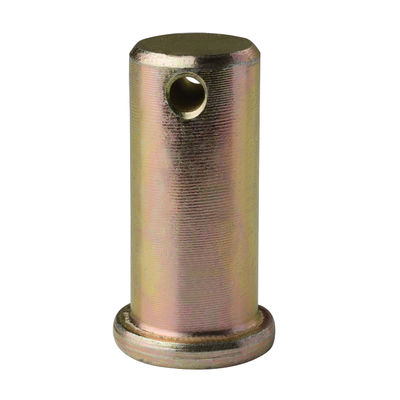

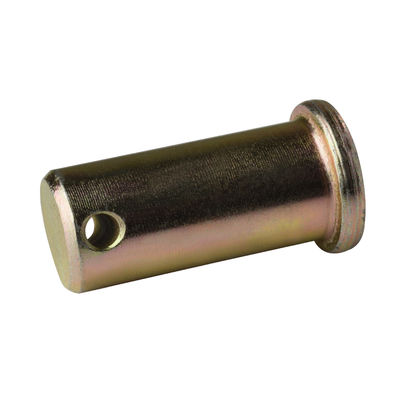

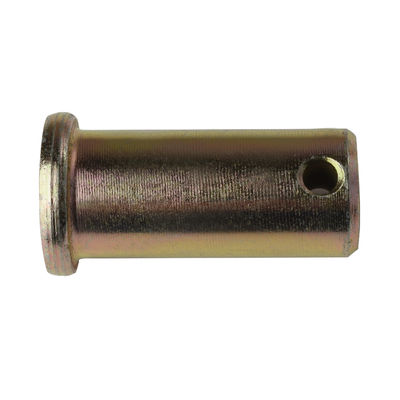

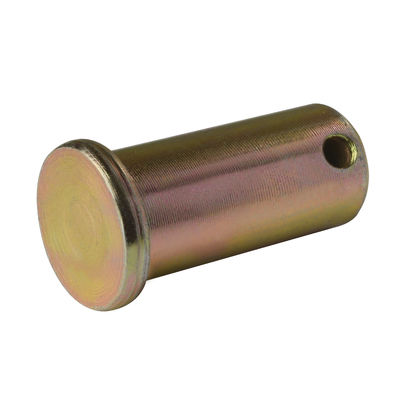

Τάξη 4.8 8.8 Σφραγίδα και κλειδί clevis DIN1444 DIN EN 22341 Μαύρο Dacromet Plain Zinc Plated
| Τόπος καταγωγής | JIANG SU ΕΠΙΔΡΟΠΗ ΚΙΝΑ |
|---|---|
| Μάρκα | YingYan |
| Πιστοποίηση | ISO9000 |
| Αριθμό μοντέλου | Μέγεθος Φ10-Φ45 μήκος12~100mm |
| Ποσότητα παραγγελίας min | 1000 κομμάτια |
| Τιμή | negotiable |
| Συσκευασία λεπτομέρειες | Καρτόνι/πλαστική σακούλα/φίλμ συσκευασίας/παλέτα |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Ονομασία | Clevis καρφίτσες με το κεφάλι | Τύπος | ΒΔ/ΔΙΝ/ΑΣΜΕ/ΕΝ/ΙΣΟ κλπ. |
|---|---|---|---|
| Υλικό | A3/Q195/35K Χάλυβας άνθρακα | Τάξη | 4.8,8.8 |
| Τελείωσε. | Απλό, μαύρο, επιχρισμένο με ψευδάργυρο, κίτρινο επιχρισμένο με ψευδάργυρο, Dacromet, | Υπηρεσία | OEM/ODM |
| Διάρκεια | 12 mm-110 mm | Μέγεθος | Φ10-Φ45 |
| Χρώμα | Απλό, μαύρο, κίτρινο, κλπ. | ||
| Επισημαίνω | Ζυγισμένη καρφίτσα και κλειδί,Σφραγίδα και κλειδί DIN EN 22341,DIN 1444 Σφραγίδες Clevis |
||
Περιγραφή προϊόντων
DIN1444 DIN EN 22341 A3/Q195/35K Χάλυβας Μαύρο/Δακρόμετρο/Καθαρό/Χαλυμμένο Ζάχαρο Χαρακτηριστικά: Ποικιλία Φ10-Φ45 Τάξη4.8 8.8
-
Ονομαστική διάμετρος 3 4 5 6 8 10 12 d d μέγιστο 3 4 5 6 8 10 12 ελάχιστο 2.94 3.925 4.925 5.925 7.91 9.91 11.89 dk μέγιστο 5 6 8 10 14 18 20 ελάχιστο 4.7 5.7 7.64 9.64 13.57 17.57 19.48 d1 μέγιστο 0.94 1.14 1.34 1.74 2.14 3.38 3.38 ελάχιστο 0.8 1 1.2 1.6 2 3.2 3.2 k Ονομαστικό μέγεθος 1 1 1.6 2 3 4 4 μέγιστο 1.125 1.125 1.725 2.125 3.125 4.15 4.15 ελάχιστο 0.875 0.875 1.475 1.875 2.875 3.85 3.85 - Τι; ελάχιστο 1.6 2.2 2.9 3.2 3.5 4.5 5.5 Ονομαστική διάμετρος 14 16 18 20 22 24 27 d d μέγιστο 14 16 18 20 22 24 27 ελάχιστο 13.89 15.89 17.89 19.87 21.87 23.87 26.87 dk μέγιστο 22 25 28 30 33 36 40 ελάχιστο 21.48 24.48 27.48 29.48 32.38 35.38 39.38 d1 μέγιστο 4.18 4.18 5.18 5.18 5.18 6.52 6.52 ελάχιστο 4 4 5 5 5 6.3 6.3 k Ονομαστικό μέγεθος 4 4.5 5 5 5.5 6 6 μέγιστο 4.15 4.65 5.15 5.15 5.65 6.15 6.15 ελάχιστο 3.85 4.35 4.85 4.85 5.35 5.85 5.85 - Τι; ελάχιστο 6 6 7 8 8 9 9 Ονομαστική διάμετρος 30 33 36 40 45 50 55 d d μέγιστο 30 33 36 40 45 50 55 ελάχιστο 29.87 32.84 35.84 39.84 44.84 49.84 54.81 dk μέγιστο 44 47 50 55 60 66 72 ελάχιστο 43.38 46.38 49.38 54.26 59.26 65.26 71.26 d1 μέγιστο 8.22 8.22 8.22 8.22 10.22 10.22 10.22 ελάχιστο 8 8 8 8 10 10 10 k Ονομαστικό μέγεθος 8 8 8 8 9 9 11 μέγιστο 8.18 8.18 8.18 8.18 9.18 9.18 11.215 ελάχιστο 7.82 7.82 7.82 7.82 8.82 8.82 10.785 - Τι; ελάχιστο 10 10 10 10 12 12 14 Ονομαστική διάμετρος 60 70 80 90 100 d d μέγιστο 60 70 80 90 100 ελάχιστο 59.81 69.81 79.81 89.78 99.78 dk μέγιστο 78 90 100 110 120 ελάχιστο 77.26 89.13 99.13 109.13 119.13 d1 μέγιστο 10.22 13.27 13.27 13.27 13.27 ελάχιστο 10 13 13 13 13 k Ονομαστικό μέγεθος 12 13 13 13 13 μέγιστο 12.215 13.215 13.215 13.215 13.215 ελάχιστο 11.785 12.785 12.785 12.785 12.785 - Τι; ελάχιστο 14 16 16 16 16
Χαρακτηριστικά:
- Οι άξονες με τις κεφαλές είναι σχεδιασμένοι σύμφωνα με το DIN1444συμμόρφωσημε διεθνή πρότυπα, με ένα ευρύ φάσμα μεγεθών που προσφέρουν διάφορες επιλογές για την κάλυψη των απαιτήσεων.
- Μπορούν να κατασκευαστούν από διάφορα υλικά, συμπεριλαμβανομένων των κλάσεων ανοξείδωτου χάλυβα 304, 316, 2205, 2507, 310S, 904L, καθώς και χάλυβα άνθρακα, για να καλύπτουν διάφορα περιβάλλοντα εργασίαςκαιαπαιτήσεις.
- Οι καρφίτσες DIN1444 χρησιμοποιούνται κυρίως για τη σύνδεση δύο άξονων ήεξοπλισμόςΌταν η σύνδεση γίνεται με τη χρήση της καρφίτσας, εισάγεται μια διαχωρισμένη καρφίτσα στην τρύπα που βρίσκεται στο τέλος της καρφίτσας για να σταθεροποιηθεί το εργασιακό κομμάτι.
Πλεονεκτήματα
- Ευρεία εφαρμογή: Χάρη στις ποικίλες προδιαγραφές και τις επιλογές υλικών, το DIN1444 είναι κατάλληλο για διάφορα βιομηχανικά περιβάλλοντα και σενάρια εφαρμογής.
- Σταθερή σύνδεση: Ο συνδυασμός των καρφίτσες και των καρφίτσες διασφαλίζει μια σταθερή και αξιόπιστη σύνδεση.
- Τυποποιημένη παραγωγή: Η τήρηση του προτύπου DIN εγγυάται την ποιότητα και την εναλλακτικότητα των προϊόντων, μειώνοντας τις δυσκολίες συντήρησης και αντικατάστασης.
Σενάρια εφαρμογής:
- Συστήματα αντλίας, βαλβίδας και σωλήνων: Στα συστήματα μεταφοράς υγρών, οι καρφίτσες DIN1444 χρησιμοποιούνται ευρέως για τη σύνδεση και τη στερέωση αντλιών, βαλβίδων και σωλήνων.
- Πετροχημική βιομηχανία: Λόγω του ιδιαίτερου περιβάλλοντος εργασίας στην πετροχημική βιομηχανία, απαιτούνται συνδέσμοι ανθεκτικοί στη διάβρωση και υψηλής αντοχής.Οι καρφίτσες DIN1444 γίνονται μια ιδανική επιλογή λόγω των ποικίλων υλικών επιλογών τους και των σταθερών μεθόδων σύνδεσης.
- Εξοπλισμός ναυπηγικής μηχανικής: Στους εξοπλισμούς ναυπηγικής, οι καρφίτσες DIN1444 παρέχουν μια σταθερή και αξιόπιστη σύνδεση, εξασφαλίζοντας ότι ο εξοπλισμός λειτουργεί σωστά σε σκληρά θαλάσσια περιβάλλοντα.
- Παραγωγή αιολικής ενέργειας: Οι πινές DIN1444 διαδραματίζουν επίσης ζωτικό ρόλο στη σύνδεση και τη στερέωση εξοπλισμού στην παραγωγή αιολικής ενέργειας.
