Τεχνικές συσκευές που χρησιμοποιούνται για την κατασκευή σιδηροτροχών9

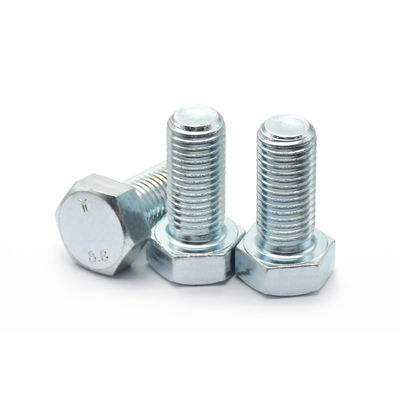

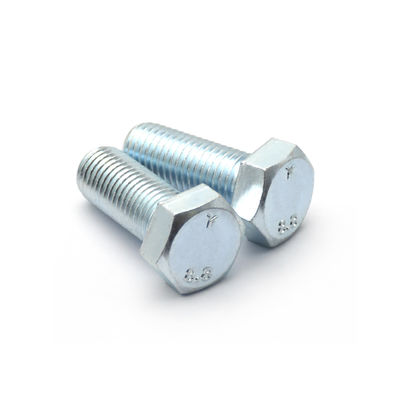

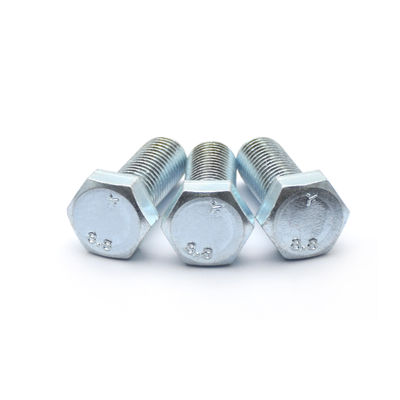

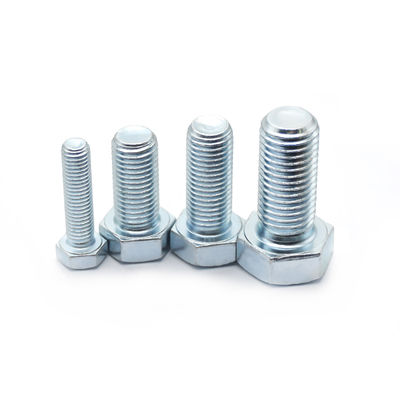

  • Partially Threaded Galvanized Hexagon Head Bolts DIN931-1 ISO4014 Class 8.8 10.9
  • Partially Threaded Galvanized Hexagon Head Bolts DIN931-1 ISO4014 Class 8.8 10.9
  • Partially Threaded Galvanized Hexagon Head Bolts DIN931-1 ISO4014 Class 8.8 10.9
  • Partially Threaded Galvanized Hexagon Head Bolts DIN931-1 ISO4014 Class 8.8 10.9
Τόπος καταγωγής JIANG SU ΕΠΙΔΡΟΠΗ ΚΙΝΑ
Μάρκα YingYan
Πιστοποίηση ISO9000
Αριθμό μοντέλου M8-M33
Ποσότητα παραγγελίας min 1000 κομμάτια
Τιμή negotiable
Συσκευασία λεπτομέρειες Μικρά κουτιά, πλαστικές σακούλες, χύδην σε κουτιά,

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Ονομασία Εξαγωνικές βίδες κεφαλής με μερική νήμα Τύπος ΒΔ/ΔΙΝ/ΑΣΜΕ/ΕΝ/ΙΣΟ κλπ.
Υλικά Άλλος χάλυβας 40Cr/Ανθρακούχος χάλυβας 35K Αξία 8.8/10.9 Ect
Επεξεργασία επιφάνειας Καθαρό, μαύρο, επιχρισμένο με ψευδάργυρο/σύμφωνα με τις απαιτήσεις σας Τύπος κεφαλής Εξαγωνική κεφαλή
Επιφάνεια Galvanzied Μέγεθος M8-M33/Σύμφωνα με τις απαιτήσεις σας
Διάρκεια 8mm-240mm/Σύμφωνα με τις απαιτήσεις σας
Επισημαίνω

Εξαγωνικές γροθιές με γύψο

,

Εξαγωνικές βίδες κεφαλιού DIN931-1

,

Τεχνητά σχοινιά
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
Carbon steel 35K Grade8.8 M5-M30 30-280 1
M5*45 M5 45 10000
M5*50 M5 50 10000
M5*55 M5 55 10000
M5*65 M5 65 10000
M6*30 M6 30 10000
M6*35 M6 35 10000
M6*50 M6 50 10000
M6*60 M6 60 10000
M6*70 M6 70 10000
M6*100 M6 100 10000
M8*30 M8 30 10000
M8*35 M8 35 10000
M8*40 M8 40 10000
M8*45 M8 45 10000
M8*50 M8 50 10000
M8*55 M8 55 10000
M8*60 M8 60 10000
M8*65 M8 65 10000
M8*70 M8 70 10000
M8*75 M8 75 10000
M8*80 M8 80 10000
M8*85 M8 85 10000
M8*90 M8 90 10000
M8*100 M8 100 10000
M8*110 M8 110 10000
M8*150 M8 150 10000
M8*160 M8 160 10000
M10*40 M10 40 10000
M10*50 M10 50 10000
M10*65 M10 65 10000
M10*70 M10 70 10000
M10*75 M10 75 10000
M10*80 M10 80 10000
M10*90 M10 90 10000
M10*95 M10 95 10000
M10*100 M10 100 10000
M10*120 M10 120 10000
M10*130 M10 130 10000
M10*140 M10 140 10000
M12*50 M12 50 10000
M12*55 M12 55 10000
M12*60 M12 60 10000
M12*70 M12 70 10000
M12*75 M12 75 10000
M12*80 M12 80 10000
M12*85 M12 85 10000
M12*90 M12 90 10000
M12*95 M12 95 10000
M12*100 M12 100 10000
M12*105 M12 105 10000
M12*110 M12 110 10000
M12*120 M12 120 10000
M12*130 M12 130 10000
M12*140 M12 140 10000
M12*150 M12 150 10000
M12*160 M12 160 10000
M12*165 M12 165 10000
M12*190 M12 190 10000
M14*60 M14 60 10000
M14*75 M14 75 10000
M16*50 M16 50 10000
M16*60 M16 60 10000
M16*65 M16 65 10000
M16*70 M16 70 10000
M16*75 M16 75 10000
M16*80 M16 80 10000
M16*85 M16 85 10000
M16*90 M16 90 10000
M16*95 M16 95 10000
M16*100 M16 100 10000
M16*110 M16 110 10000
M16*120 M16 120 10000
M16*130 M16 130 10000
M16*140 M16 140 10000
M16*150 M16 150 10000
M16*200 M16 200 10000
M16*210 M16 210 10000
M16*240 M16 240 10000
M16*260 M16 260 10000
M16*280 M16 280 10000
M18*60 M18 60 10000
M18*140 M18 140 10000
M20*60 M20 60 10000
M20*65 M20 65 10000
M20*70 M20 70 10000
M20*75 M20 75 10000
M20*80 M20 80 10000
M20*85 M20 85 10000
M20*90 M20 90 10000
M20*100 M20 100 10000
M20*110 M20 110 10000
M20*120 M20 120 10000
M20*130 M20 130 10000
M20*140 M20 140 10000
M20*150 M20 150 10000
M20*160 M20 160 10000
M20*170 M20 170 10000
M20*200 M20 200 10000
M20*210 M20 210 10000
M20*220 M20 220 10000
M20*240 M20 240 10000
M20*250 M20 250 10000
M22*70 M22 70 10000
M22*100 M22 100 10000
M22*180 M22 180 10000
M22*200 M22 200 10000
M24*80 M24 80 10000
M24*90 M24 90 10000
M24*95 M24 95 10000
M24*100 M24 100 10000
M24*120 M24 120 10000
M24*140 M24 140 10000
M24*150 M24 150 10000
M24*170 M24 170 10000
M24*200 M24 200 10000
M24*210 M24 210 10000
M24*240 M24 240 10000
M27*150 M27 150 10000
M30*110 M30 110 10000
M30*140 M30 140 10000
Aolly Steel 40Cr Grade10.9 M6-M22 40-140 1
M6*40 M6 40 10000
M8*120 M8 120 10000
M10*120 M10 120 10000
M12*80 M12 80 10000
M14*45 M14 45 10000
M16*140 M16 140 10000
M22*110 M22 110 10000
If you have more needs, please contact customer service 1 1 1
Αφήστε ένα μήνυμα
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
Περιγραφή προϊόντων

DIN931-1 ISO4014 Έκταγωνικές βίδες κεφαλής με μερικώς νήματα γαλβανισμένο ατσάλι άνθρακα 35K / κράμα ατσάλι 40Cr τάξη 8.8 10.9



Τα εξαγωνικά μπουλόνια με μερικό νήμα DIN931 είναι μπουλόνια που συμμορφώνονται με τις τεχνικές προδιαγραφές που καθορίζονται από το Deutsches Institut für Normung (DIN), το γερμανικό ινστιτούτο τυποποίησης.Αυτά τα μπουλόνια παρουσιάζουν αρκετά βασικά χαρακτηριστικά και οφέλη, καθιστώντας τους κατάλληλους για διάφορες εφαρμογές μηχανικής.

Διαρθρωτικά χαρακτηριστικά:

  • Σχεδιασμός κεφαλής: Οι βίδες διαθέτουν εξάγωνη κεφαλή, η οποία επιτρέπει την εύκολη εγκατάσταση και αφαίρεση με τη χρήση εργαλείων όπως κλειδιά γρίγκας ή κλειδιά πρίζας.
  • Τμήμα νήματος: Οι βίδες έχουν μερική νήμα, πράγμα που σημαίνει ότι μόνο ένα μέρος του κλαδιού είναι νήμα.Αυτό το σχέδιο είναι κατάλληλο για εφαρμογές όπου η βίδα πρέπει να περάσει μέσα από ένα στοιχείο και να σφίξει με ένα καρύδι στην άλλη πλευρά.

Τυποποίηση και προδιαγραφές:

  • Πρότυπο DIN931: Οι βίδες συμμορφώνονται με το πρότυπο DIN931, εξασφαλίζοντας συνέπεια και αξιοπιστία όσον αφορά τις διαστάσεις, τα υλικά και τις επιδόσεις.
  • Διάλογος μεγεθών: Διατίθενται σε ένα ευρύ φάσμα μεγεθών νήματος από M1.6mm έως M64mm και μήκους ράβδου από L12mm έως L500mm, καλύπτοντας τις διαφορετικές ανάγκες μηχανικής.

Υλικά και Επιδόσεις:

  • Απαιτήσεις για υλικό: Οι εξάγωνες βίδες DIN931 κατασκευάζονται συνήθως από υλικά υψηλής αντοχής, όπως χάλυβα άνθρακα, κράμα χάλυβα ή ανοξείδωτο χάλυβα.Αυτά τα υλικά προσφέρουν εξαιρετικές μηχανικές ιδιότητες, αντοχή στη διάβρωση και αντοχή.
  • Κατηγορίες απόδοσης: Ανάλογα με το υλικό και το μέγεθος, οι βίδες έχουν διάφορες κατηγορίες απόδοσης, όπως 8,8 και 10,9 για τις βίδες από χάλυβα και A2-70 και A4-70 για τις βίδες από ανοξείδωτο χάλυβα.

Πεδία εφαρμογής:

  • Οι εξαγωνικές βίδες DIN931 με μερικό νήμα βρίσκουν εφαρμογές σε διάφορες βιομηχανίες, συμπεριλαμβανομένων των μηχανημάτων, της αυτοκινητοβιομηχανίας, της ναυπηγικής και της κατασκευής.Χρησιμοποιούνται για τη στερέωση δομικών στοιχείων, συνδέοντας σωλήνες, εγκαθιστώντας εξοπλισμό και για άλλους σκοπούς, εξασφαλίζοντας ασφαλείς και αξιόπιστες συνδέσεις.

Πλεονεκτήματα

  • Εύκολη εγκατάσταση και αφαίρεση: Ο εξαγωνικός σχεδιασμός της κεφαλής διευκολύνει την αποτελεσματική περιστροφή με τη χρήση εργαλείων, βελτιώνοντας την αποτελεσματικότητα της εργασίας.
  • Ευελιξία: Ο σχεδιασμός μερικών νήμων επιτρέπει ευελιξία σε διαφορετικά σενάρια σύνδεσης.
  • Αξιοπιστία και αντοχή: Η χρήση υλικών υψηλής αντοχής και η συμμόρφωση με τα πρότυπα DIN931 εξασφαλίζουν την αξιοπιστία και την αντοχή των μπουλών, ικανοποιώντας τις απαιτήσεις διαφόρων εφαρμογών μηχανικής.

Τεχνικές συσκευές που χρησιμοποιούνται για την κατασκευή σιδηροτροχών9 0

Μέγεθος νήματος
d		 Μ1.6 M2 Μ2.5 M3 (M3.5) M4 Επενδύσεις M6 (M7) M8 M10 M12
Π Στροφή νήματος 0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1 1.25 1.5 1.75
β Δικαστής. L≤125 9 10 11 12 13 14 16 18 20 22 26 30
125 < L ≤ 200 - - - - - - 22 24 26 28 32 36
Λ> 200 - - - - - - - - - - 45 49
γ ελάχιστο 0.1 0.1 0.1 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15
μέγιστο 0.25 0.25 0.25 0.4 0.4 0.4 0.5 0.5 0.5 0.6 0.6 0.6
dΑ μέγιστο 2 2.6 3.1 3.6 4.1 4.7 5.7 6.8 7.8 9.2 11.2 13.7
dσ max=ονομαστικό μέγεθος 1.6 2 2.5 3 3.5 4 5 6 7 8 10 12
ελάχιστο Τάξη Α 1.46 1.86 2.36 2.86 3.32 3.82 4.82 5.82 6.78 7.78 9.78 11.73
Τάξη Β - - - - - - - - - - - -
dw ελάχιστο Τάξη Α 2.4 3.2 4.1 4.6 5.1 5.9 6.9 8.9 9.8 11.6 15.6 17.4
Τάξη Β - - - - - - - - - - - -
ε ελάχιστο Τάξη Α 3.41 4.32 5.45 6.01 6.58 7.66 8.79 11.05 12.12 14.38 18.9 21.1
Τάξη Β - - - - - - - - - - - -
k Ονομαστικό μέγεθος 1.1 1.4 1.7 2 2.4 2.8 3.5 4 4.8 5.3 6.4 7.5
Τάξη Α ελάχιστο 0.98 1.28 1.58 1.88 2.28 2.68 3.35 3.85 4.65 5.15 6.22 7.32
μέγιστο 1.22 1.52 1.82 2.12 2.52 2.92 3.65 4.15 4.95 5.45 6.58 7.68
Τάξη Β ελάχιστο - - - - - - - - - - - -
μέγιστο - - - - - - - - - - - -
k1 ελάχιστο 0.7 0.9 1.1 1.3 1.6 1.9 2.28 2.63 3.19 3.54 4.28 5.05
r ελάχιστο 0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.25 0.25 0.4 0.4 0.6
σ max=ονομαστικό μέγεθος 3.2 4 5 5.5 6 7 8 10 11 13 17 19
ελάχιστο Τάξη Α 3.02 3.82 4.82 5.32 5.82 6.78 7.78 9.78 10.73 12.73 16.73 18.67
Τάξη Β - - - - - - - - - - - -
Μέγεθος νήματος b       - - - - - - - - - - - -



Μέγεθος νήματος
d		 (M14) M16 (M18) M20 (M22) M24 (M27) M30 (M33) M36 (M39)
Π Στροφή νήματος 2 2 2.5 2.5 2.5 3 3 3.5 3.5 4 4
β Δικαστής. L≤125 34 38 42 46 50 54 60 66 72 78 84
125 < L ≤ 200 40 44 48 52 56 60 66 72 78 84 90
Λ> 200 53 57 61 65 69 73 79 85 91 97 103
γ ελάχιστο 0.15 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.3
μέγιστο 0.6 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 1
dΑ μέγιστο 15.7 17.7 20.2 22.4 24.4 26.4 30.4 33.4 36.4 39.4 42.4
dσ max=ονομαστικό μέγεθος 14 16 18 20 22 24 27 30 33 36 39
ελάχιστο Τάξη Α 13.73 15.73 17.73 19.67 21.67 23.67 - - - - -
Τάξη Β - 15.57 17.57 19.48 21.48 23.48 26.48 29.48 32.38 35.38 38.38
dw ελάχιστο Τάξη Α 20.5 22.5 25.3 28.2 30 33.6 - - - - -
Τάξη Β - 22 24.8 27.7 29.5 33.2 38 42.7 46.6 51.1 55.9
ε ελάχιστο Τάξη Α 24.49 26.75 30.14 33.53 35.72 39.98 - - - - -
Τάξη Β - 26.17 29.56 32.95 35.03 39.55 45.2 50.85 55.37 60.79 66.44
k Ονομαστικό μέγεθος 8.8 10 11.5 12.5 14 15 17 18.7 21 22.5 25
Τάξη Α ελάχιστο 8.62 9.82 11.28 12.28 13.78 14.78 - - - - -
μέγιστο 8.98 10.18 11.72 12.72 14.22 15.22 - - - - -
Τάξη Β ελάχιστο - 9.71 11.15 12.15 13.65 14.65 16.65 18.28 20.58 22.08 24.58
μέγιστο - 10.29 11.85 12.85 14.35 15.35 17.35 19.12 21.42 22.92 25.42
k1 ελάχιστο 5.96 6.8 7.8 8.5 9.6 10.3 11.7 12.8 14.4 15.5 17.2
r ελάχιστο 0.6 0.6 0.6 0.8 0.8 0.8 1 1 1 1 1
σ max=ονομαστικό μέγεθος 22 24 27 30 32 36 41 46 50 55 60
ελάχιστο Τάξη Α 21.67 23.67 26.67 29.67 31.61 35.38 - - - - -
Τάξη Β - 23.16 26.16 29.16 31 35 40 45 49 53.8 58.8
Μέγεθος νήματος b       - - - - - - - - - - -
