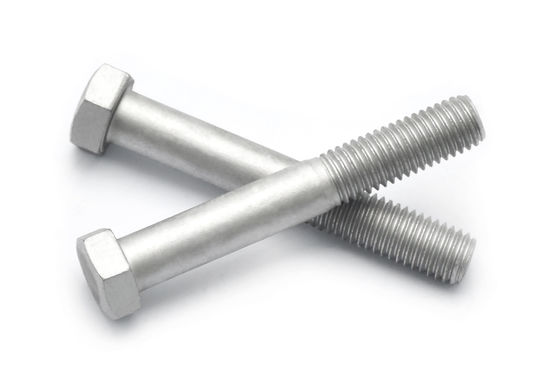

DIN931-1 ISO4014 Βελόνας βιομηχανικού τύπου με μερική κλωστή Dacromet Ασημένιο γκρι τάξη 8.8 10.9

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΟνομασία | Εξαγωνικές βίδες κεφαλής με μερική νήμα | Τύπος | ΒΔ/ΔΙΝ/ΑΣΜΕ/ΕΝ/ΙΣΟ κλπ. |
---|---|---|---|
Υλικά | Άλλος χάλυβας 40Cr/Ανθρακούχος χάλυβας 35K | Επεξεργασία επιφάνειας | Dacromet |
Αξία | 8.8/10.9 | Χρώμα | Ασημένιος-γκρίζος |
Μέγεθος | M8-M33/Σύμφωνα με τις απαιτήσεις σας | Διάρκεια | 45mm-200mm/Σύμφωνα με τις απαιτήσεις σας |
Επισημαίνω | ISO4014 Βιομηχανική βίδα,Τεχνικές στροφές με μερικό νήμα,Τάξη 8.8 Έκταγωνική βίδα |
specifications and models | Nominal diameter of thread(mm) | Length(mm) | inventory | |
---|---|---|---|---|
Carbon steel 35K Grade8.8 | 8-33 | 45-170 | 1 | |
M8*45 | 8 | 45 | 10000 | |
M10*140 | 10 | 140 | 10000 | |
M12*65 | 12 | 65 | 10000 | |
M12*70 | 12 | 70 | 10000 | |
M12*75 | 12 | 75 | 10000 | |
M16*50 | 16 | 50 | 10000 | |
M16*65 | 16 | 65 | 10000 | |
M16*70 | 16 | 70 | 10000 | |
M16*75 | 16 | 75 | 10000 | |
M16*85 | 16 | 85 | 100000 | |
M16*110 | 16 | 110 | 10000 | |
M16*140 | 16 | 140 | 10000 | |
M20*140 | 20 | 140 | 10000 | |
M20*160 | 20 | 160 | 100000 | |
M22*90 | 22 | 90 | 100000 | |
M24*90 | 24 | 90 | 10000 | |
M24*100 | 24 | 100 | 10000 | |
M24*140 | 24 | 140 | 10000 | |
M27*90 | 27 | 90 | 10000 | |
M33*170 | 33 | 170 | 10000 | |
Alloy Steel 40Cr Grade 10.9 | 14-20 | 80 | 1 | |
M14*80 | 14 | 80 | 10000 | |
M20*80 | 20 | 80 | 10000 | |
If you have more needs, please contact customer service | 1 | 1 | 1 |

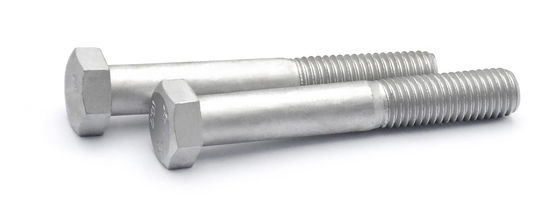

DIN931-1 ISO4014 Έκταγωνικές βίδες κεφαλής με μερικώς νήματα Dacromet Ασημένιο γκρι χάλυβα άνθρακα / κράμα χάλυβα τάξη 8.8 10.9
Πλεονεκτήματα των βρόγχων DIN 931-1 με επικάλυψη Dacromet
-
Υψηλή αντοχή στη διάβρωση: Η επικάλυψη Dacromet παρέχει εξαιρετική αντοχή στη διάβρωση, ειδικά σε σκληρές περιβαλλοντικές συνθήκες όπως υψηλή υγρασία, υψηλή αλατότητα ή χημική διάβρωση.
-
Σταθερότητα σε υψηλές θερμοκρασίες: Η επίστρωση Dacromet παραμένει σταθερή σε σχετικά υψηλές θερμοκρασίες (έως 300°C) χωρίς να υποβαθμίζεται όπως ορισμένες άλλες επιχρίσεις.
-
Καλή προσκόλληση και αντοχή στην υγρασία: Η επικάλυψη Dacromet παρουσιάζει ισχυρή προσκόλληση στο βασικό υλικό και διαθέτει επίσης καλή αντοχή στην τριβή.
-
Φιλικότητα προς το Περιβάλλον: Σε σύγκριση με τις παραδοσιακές επικαλύψεις ψευδαργύρου ή χρώματος, η επικαλύψη Dacromet είναι πιο φιλική προς το περιβάλλον κατά την παραγωγή και τη χρήση, καθώς δεν περιέχει επιβλαβείς ουσίες όπως χρωμάτες.
Χαρακτηριστικά του DIN 931-1 Στροφές με επίστρωση Dacromet
-
Ομοιομορφία: Η επικάλυψη Dacromet μπορεί να καλύψει ομοιόμορφα ολόκληρη την επιφάνεια του βρόχου, συμπεριλαμβανομένων των δυσπρόσιτων γωνιών και των ρωγμών.
-
ΧρώμαΗ επικάλυψη Dacromet έχει συνήθως ασημένια γκρι ή ασημένια λευκή εμφάνιση, καθιστώντας τις βίδες οπτικά ευκολότερες στην αναγνώριση.
-
Πολλαπλομορφία: Η επικάλυψη Dacromet είναι κατάλληλη για διάφορα μεταλλικά υπόστρωμα όπως χάλυβα, χαλκό, αλουμίνιο και άλλα.
Εφαρμογές των βρόγχων DIN 931-1 με επικάλυψη Dacromet
-
Αυτοκινητοβιομηχανία: Οι μπουλόνες χρησιμοποιούνται ευρέως στην κατασκευή αυτοκινήτων, ειδικά στις δομές του πλαισίου, του κινητήρα και του αμαξώματος.Η επίστρωση Dacromet παρέχει την απαραίτητη προστασία από τη διάβρωση για τη μακροχρόνια αξιοπιστία των οχημάτων σε διάφορες κλιματικές συνθήκες.
-
Κατασκευή και μηχανική γεφυρών: Στα έργα κατασκευής και γέφυρας, οι βίδες χρησιμοποιούνται για τη σύνδεση ατσάλινων δομών και κατασκευαστικών στοιχείων από σκυρόδεμα.
-
Ναυπηγική: Τα μεταλλικά εξαρτήματα είναι επιρρεπή στη διάβρωση από το θαλάσσιο νερό και το αλατό ψεκασμό σε θαλάσσια περιβάλλοντα.Η επικάλυψη Dacromet προσφέρει βασική προστασία στις βίδες και σε άλλα μεταλλικά εξαρτήματα για να εξασφαλίσει τη μακροχρόνια σταθερότητά τους σε δύσκολες συνθήκες.
-
Ηλεκτρικός και ηλεκτρονικός εξοπλισμόςΗ επικάλυψη Dacromet εμποδίζει την ηλεκτροχημική διάβρωση των βρόγχων.διασφάλιση σταθερής λειτουργίας του εξοπλισμού για μεγάλο χρονικό διάστημα.
Συνοπτικά, οι βίδες DIN 931-1 με επικάλυψη Dacromet παρουσιάζουν εξαιρετική αντοχή στη διάβρωση, σταθερότητα σε υψηλές θερμοκρασίες, προσκόλληση, αντοχή στη συσκότιση και άλλα πλεονεκτήματα,καθιστώντας τα κατάλληλα για διάφορα περιβάλλοντα και βιομηχανίες.
Μέγεθος νήματος d |
Μ1.6 | M2 | Μ2.5 | M3 | M3.5 | M4 | Επενδύσεις | M6 | Επενδύσεις | M8 | M10 | M12 | |||
Π | Στροφή νήματος | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1 | 1.25 | 1.5 | 1.75 | ||
β | Δικαστής. | L≤125 | 9 | 10 | 11 | 12 | 13 | 14 | 16 | 18 | 20 | 22 | 26 | 30 | |
125 < L ≤ 200 | - | - | - | - | - | - | 22 | 24 | 26 | 28 | 32 | 36 | |||
Λ> 200 | - | - | - | - | - | - | - | - | - | - | 45 | 49 | |||
γ | ελάχιστο | 0.1 | 0.1 | 0.1 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | ||
μέγιστο | 0.25 | 0.25 | 0.25 | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.6 | 0.6 | 0.6 | |||
dΑ | μέγιστο | 2 | 2.6 | 3.1 | 3.6 | 4.1 | 4.7 | 5.7 | 6.8 | 7.8 | 9.2 | 11.2 | 13.7 | ||
dσ | max=ονομαστικό μέγεθος | 1.6 | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | ||
ελάχιστο | Τάξη Α | 1.46 | 1.86 | 2.36 | 2.86 | 3.32 | 3.82 | 4.82 | 5.82 | 6.78 | 7.78 | 9.78 | 11.73 | ||
Τάξη Β | - | - | - | - | - | - | - | - | - | - | - | - | |||
dw | ελάχιστο | Τάξη Α | 2.4 | 3.2 | 4.1 | 4.6 | 5.1 | 5.9 | 6.9 | 8.9 | 9.8 | 11.6 | 15.6 | 17.4 | |
Τάξη Β | - | - | - | - | - | - | - | - | - | - | - | - | |||
ε | ελάχιστο | Τάξη Α | 3.41 | 4.32 | 5.45 | 6.01 | 6.58 | 7.66 | 8.79 | 11.05 | 12.12 | 14.38 | 18.9 | 21.1 | |
Τάξη Β | - | - | - | - | - | - | - | - | - | - | - | - | |||
k | Ονομαστικό μέγεθος | 1.1 | 1.4 | 1.7 | 2 | 2.4 | 2.8 | 3.5 | 4 | 4.8 | 5.3 | 6.4 | 7.5 | ||
Τάξη Α | ελάχιστο | 0.98 | 1.28 | 1.58 | 1.88 | 2.28 | 2.68 | 3.35 | 3.85 | 4.65 | 5.15 | 6.22 | 7.32 | ||
μέγιστο | 1.22 | 1.52 | 1.82 | 2.12 | 2.52 | 2.92 | 3.65 | 4.15 | 4.95 | 5.45 | 6.58 | 7.68 | |||
Τάξη Β | ελάχιστο | - | - | - | - | - | - | - | - | - | - | - | - | ||
μέγιστο | - | - | - | - | - | - | - | - | - | - | - | - | |||
k1 | ελάχιστο | 0.7 | 0.9 | 1.1 | 1.3 | 1.6 | 1.9 | 2.28 | 2.63 | 3.19 | 3.54 | 4.28 | 5.05 | ||
r | ελάχιστο | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.25 | 0.4 | 0.4 | 0.6 | ||
σ | max=ονομαστικό μέγεθος | 3.2 | 4 | 5 | 5.5 | 6 | 7 | 8 | 10 | 11 | 13 | 17 | 19 | ||
ελάχιστο | Τάξη Α | 3.02 | 3.82 | 4.82 | 5.32 | 5.82 | 6.78 | 7.78 | 9.78 | 10.73 | 12.73 | 16.73 | 18.67 | ||
Τάξη Β | - | - | - | - | - | - | - | - | - | - | - | - | |||
Μέγεθος νήματος b | - | - | - | - | - | - | - | - | - | - | - | - |
Μέγεθος νήματος d |
(M14) | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) | |||
Π | Στροφή νήματος | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | ||
β | Δικαστής. | L≤125 | 34 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 72 | 78 | 84 | |
125 < L ≤ 200 | 40 | 44 | 48 | 52 | 56 | 60 | 66 | 72 | 78 | 84 | 90 | |||
Λ> 200 | 53 | 57 | 61 | 65 | 69 | 73 | 79 | 85 | 91 | 97 | 103 | |||
γ | ελάχιστο | 0.15 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.3 | ||
μέγιστο | 0.6 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 1 | |||
dΑ | μέγιστο | 15.7 | 17.7 | 20.2 | 22.4 | 24.4 | 26.4 | 30.4 | 33.4 | 36.4 | 39.4 | 42.4 | ||
dσ | max=ονομαστικό μέγεθος | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | ||
ελάχιστο | Τάξη Α | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | - | - | - | - | - | ||
Τάξη Β | - | 15.57 | 17.57 | 19.48 | 21.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 38.38 | |||
dw | ελάχιστο | Τάξη Α | 20.5 | 22.5 | 25.3 | 28.2 | 30 | 33.6 | - | - | - | - | - | |
Τάξη Β | - | 22 | 24.8 | 27.7 | 29.5 | 33.2 | 38 | 42.7 | 46.6 | 51.1 | 55.9 | |||
ε | ελάχιστο | Τάξη Α | 24.49 | 26.75 | 30.14 | 33.53 | 35.72 | 39.98 | - | - | - | - | - | |
Τάξη Β | - | 26.17 | 29.56 | 32.95 | 35.03 | 39.55 | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | |||
k | Ονομαστικό μέγεθος | 8.8 | 10 | 11.5 | 12.5 | 14 | 15 | 17 | 18.7 | 21 | 22.5 | 25 | ||
Τάξη Α | ελάχιστο | 8.62 | 9.82 | 11.28 | 12.28 | 13.78 | 14.78 | - | - | - | - | - | ||
μέγιστο | 8.98 | 10.18 | 11.72 | 12.72 | 14.22 | 15.22 | - | - | - | - | - | |||
Τάξη Β | ελάχιστο | - | 9.71 | 11.15 | 12.15 | 13.65 | 14.65 | 16.65 | 18.28 | 20.58 | 22.08 | 24.58 | ||
μέγιστο | - | 10.29 | 11.85 | 12.85 | 14.35 | 15.35 | 17.35 | 19.12 | 21.42 | 22.92 | 25.42 | |||
k1 | ελάχιστο | 5.96 | 6.8 | 7.8 | 8.5 | 9.6 | 10.3 | 11.7 | 12.8 | 14.4 | 15.5 | 17.2 | ||
r | ελάχιστο | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | ||
σ | max=ονομαστικό μέγεθος | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | ||
ελάχιστο | Τάξη Α | 21.67 | 23.67 | 26.67 | 29.67 | 31.61 | 35.38 | - | - | - | - | - | ||
Τάξη Β | - | 23.16 | 26.16 | 29.16 | 31 | 35 | 40 | 45 | 49 | 53.8 | 58.8 | |||
Μέγεθος νήματος b | - | - | - | - | - | - | - | - | - | - | - |
