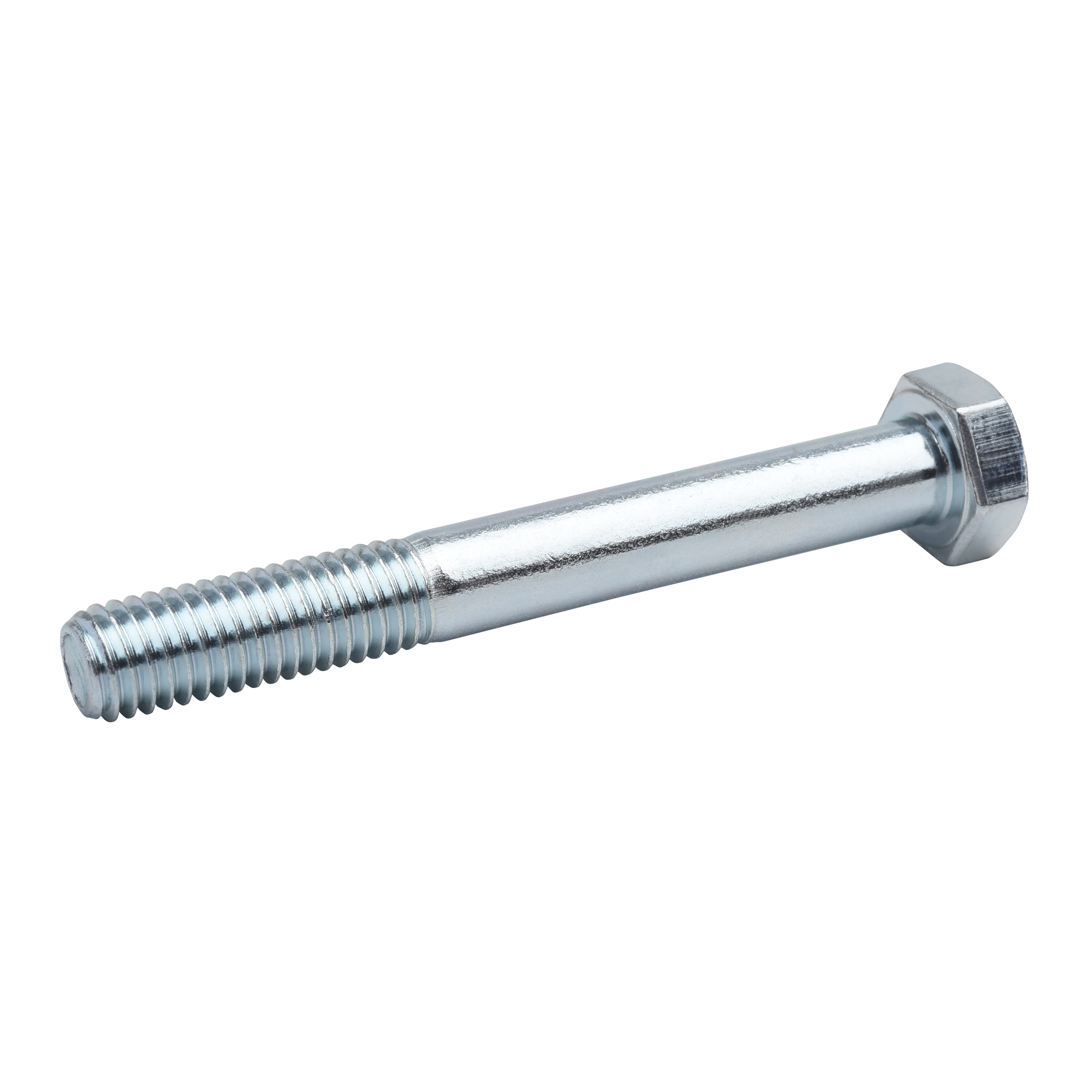

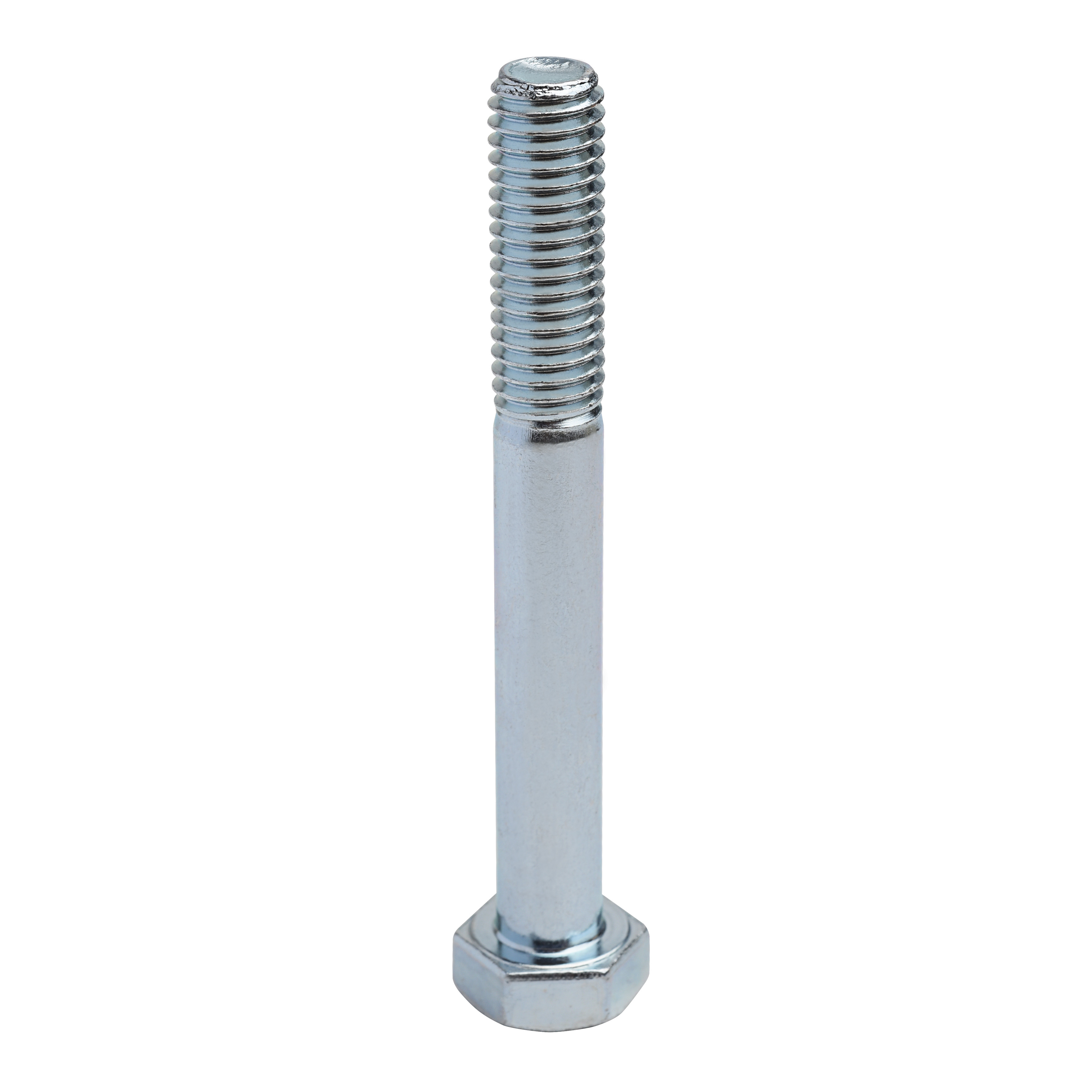

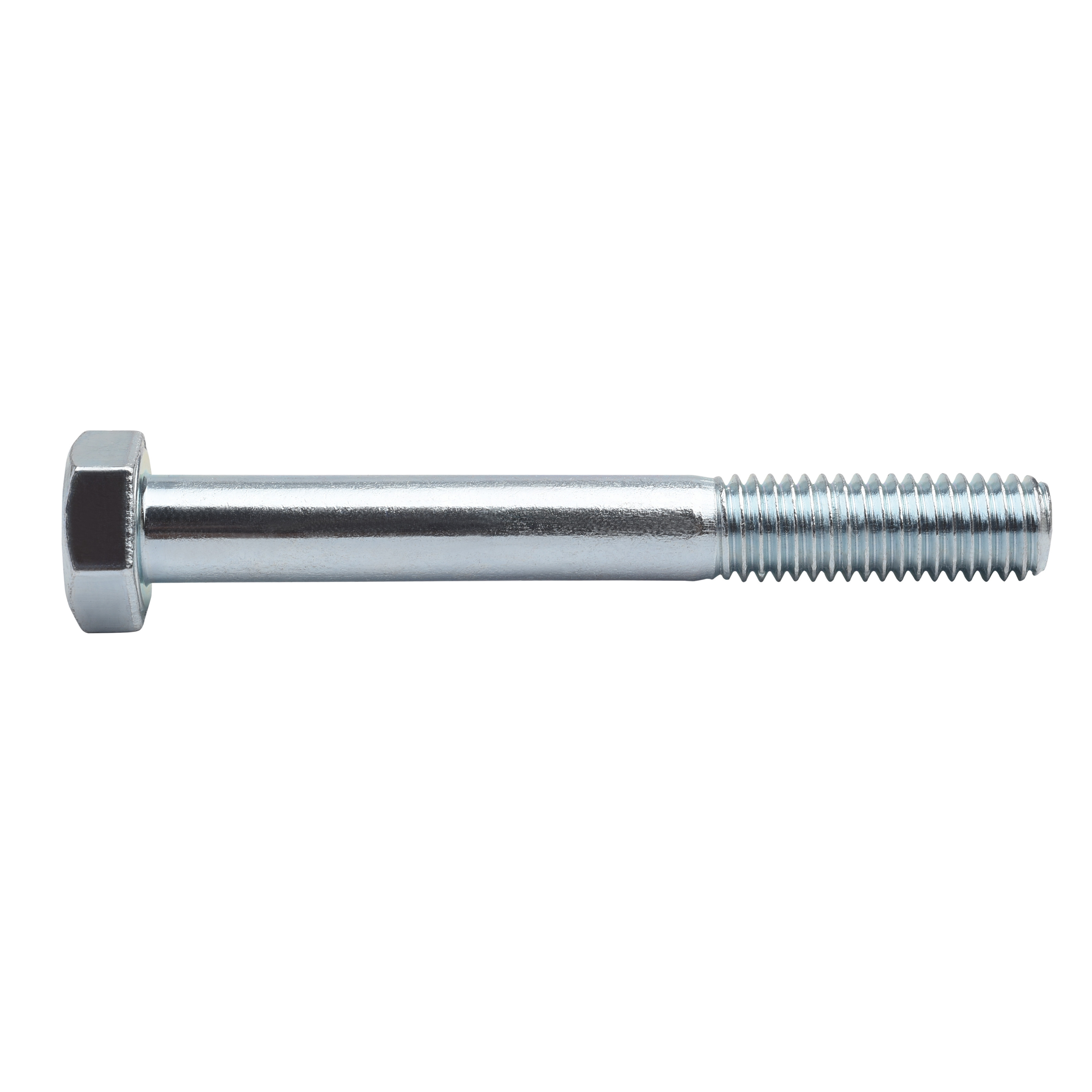

DIN 601 Εξαγωνικές βίδες κεφαλής ψευδάργυρος / γαλβανισμός / απλό μισοστραμμένο χάλυβα άνθρακα
| Τόπος καταγωγής | JIANG SU ΕΠΙΔΡΟΠΗ ΚΙΝΑ |
|---|---|
| Μάρκα | YingYan |
| Πιστοποίηση | ISO9000 |
| Αριθμό μοντέλου | Μ4-Μ24 |
| Ποσότητα παραγγελίας min | 1000 κομμάτια |
| Τιμή | negotiable |
| Συσκευασία λεπτομέρειες | Μικρά κουτιά, πλαστικές σακούλες, χύδην σε κουτιά, |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Ονομασία | Εξαγωνικές βίδες - Τάξη προϊόντος C | Τύπος | ΒΔ/ΔΙΝ/ΑΣΜΕ/ΕΝ/ΙΣΟ κλπ. |
|---|---|---|---|
| Επεξεργασία επιφάνειας | Καθαρό, μαύρο, επιχρισμένο με ψευδάργυρο/σύμφωνα με τις απαιτήσεις σας | Μέγεθος | Μ4-Μ24 |
| Διάρκεια | 45 mm-280 mm | Αξία | 4.8 |
| Υλικά | Χάλυβας άνθρακα Q195 | Τύπος κεφαλής | Εξαγωνική κεφαλή |
| Επιφάνεια | Καθαρό, γαλβανισμένο | ||
| Επισημαίνω | Δίπλωμα DIN 601 Εξαγωνικές βίδες κεφαλής,Ζυθοποιία Εξαγωνικές βίδες,Τεχνουργήματα για την κατασκευή ή την κατασκευή οδοντωτών συσκευών |
||
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
| Size | Nominal diameter of thread | Length/mm | inventory | |
|---|---|---|---|---|
| Blue white zinc(Full threaded) | 8-10 | 65-110 | 1 | |
| M8*65 | M8 | 65 | 1000000 | |
| M10*110 | M10 | 110 | 1000000 | |
| Blue white zinc(Half threaded) | 5-16 | 60-110 | 1 | |
| M5*60 | M5 | 60 | 1000000 | |
| M16*110 | M16 | 110 | 1000000 | |
| If you have more needs, please contact customer service | 1 | 1 | 1 |
Περιγραφή προϊόντων
DIN 601 Έκταγωνικές βίδες - Τάξη προϊόντος C Κίτρινος ψευδάργυρος/Γαλβανισμός/Καθαρός ημιστριφοειδής χάλυβας άνθρακα κλάσης 4.8
| Στροφικό νήμα | Επενδύσεις | M6 | M8 | M10 | M12 | M16 | M20 | M24 | (M27) | |
| d | ||||||||||
| Π | Πύργος | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3 |
| β | Α≤125 | 16 | 18 | 22 | 26 | 30 | 38 | 46 | 54 | 60 |
| 125<Α≤200 | 22 | 24 | 28 | 32 | 36 | 44 | 52 | 60 | 66 | |
| Α>200 | 35 | 37 | 41 | 45 | 49 | 57 | 65 | 73 | 79 | |
| γ | μέγιστο | 0.5 | 0.5 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 0.8 |
| dΑ | μέγιστο | 6 | 7.2 | 10.2 | 12.2 | 14.7 | 18.7 | 24.4 | 28.4 | 32.4 |
| dw | ελάχιστο | 6.7 | 8.7 | 11.4 | 15.4 | 17.2 | 22 | 27.7 | 33.2 | 38 |
| dσ | Ονομαστικό μέγεθος | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 |
| ελάχιστο | 4.52 | 5.52 | 7.42 | 9.42 | 11.3 | 15.3 | 19.16 | 23.16 | 26.16 | |
| μέγιστο | 5.48 | 6.48 | 8.58 | 10.58 | 12.7 | 16.7 | 20.84 | 24.84 | 27.84 | |
| ε | ελάχιστο | 8.63 | 10.89 | 14.2 | 18.72 | 20.88 | 26.17 | 32.95 | 39.55 | 45.2 |
| k | Ονομαστικό μέγεθος | 3.5 | 4 | 5.3 | 6.4 | 7.5 | 10 | 12.5 | 15 | 17 |
| ελάχιστο | 3.12 | 3.62 | 4.92 | 5.95 | 7.05 | 9.25 | 11.6 | 14.1 | 16.1 | |
| μέγιστο | 3.88 | 4.38 | 5.68 | 6.85 | 7.95 | 10.75 | 13.4 | 15.9 | 17.9 | |
| k1 | ελάχιστο | 2.2 | 2.5 | 3.45 | 4.2 | 4.95 | 6.5 | 8.1 | 9.9 | 11.3 |
| r | ελάχιστο | 0.2 | 0.25 | 0.4 | 0.4 | 0.6 | 0.6 | 0.8 | 0.8 | 1 |
| σ | max=ονομαστικό μέγεθος | 8 | 10 | 13 | 17 | 19 | 24 | 30 | 36 | 41 |
| ελάχιστο | 7.64 | 9.64 | 12.57 | 16.57 | 18.48 | 23.16 | 29.16 | 35 | 40 | |
| Βάρος ανά 1000 προϊόντα χάλυβα≈χιλιόγραμμα) | - | - | - | - | - | - | - | - | - | |
| Μέγεθος νήματος b | - | - | - | - | - | - | - | - | - | |
| Στροφικό νήμα | M30 | (M33) | M36 | (M39) | M42 | (M45) | M48 | (M52) | ||
| d | ||||||||||
| Π | Πύργος | 3.5 | 3.5 | 4 | 4 | 4.5 | 4.5 | 5 | 5 | |
| β | Α≤125 | 66 | 72 | 78 | 84 | - | - | - | - | |
| 125<Α≤200 | 72 | 78 | 84 | 90 | 96 | 102 | 108 | 116 | ||
| Α>200 | 85 | 91 | 97 | 103 | 109 | 115 | 121 | 129 | ||
| γ | μέγιστο | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | |
| dΑ | μέγιστο | 35.4 | 38.4 | 42.4 | 45.4 | 48.6 | 52.6 | 56.6 | 62.6 | |
| dw | ελάχιστο | 42.7 | 46.5 | 51.1 | 55.9 | 59.9 | 64.7 | 69.4 | 74.2 | |
| dσ | Ονομαστικό μέγεθος | 30 | 33 | 36 | 39 | 42 | 45 | 48 | 52 | |
| ελάχιστο | 29.16 | 32 | 35 | 38 | 41 | 44 | 47 | 51 | ||
| μέγιστο | 30.84 | 34 | 37 | 40 | 43 | 46 | 49 | 53 | ||
| ε | ελάχιστο | 50.85 | 55.37 | 60.79 | 66.44 | 71.3 | 76.95 | 82.6 | 88.25 | |
| k | Ονομαστικό μέγεθος | 18.7 | 21 | 22.5 | 25 | 26 | 28 | 30 | 33 | |
| ελάχιστο | 17.65 | 19.95 | 21.45 | 23.95 | 24.95 | 26.95 | 28.95 | 31.75 | ||
| μέγιστο | 19.75 | 22.05 | 23.53 | 26.05 | 27.05 | 29.05 | 31.05 | 34.25 | ||
| k1 | ελάχιστο | 12.4 | 14 | 15 | 16.8 | 17.5 | 18.9 | 20.2 | 22.2 | |
| r | ελάχιστο | 1 | 1 | 1 | 1 | 1.2 | 1.2 | 1.6 | 1.6 | |
| σ | max=ονομαστικό μέγεθος | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | |
| ελάχιστο | 45 | 49 | 53.8 | 58.8 | 63.1 | 68.1 | 73.1 | 78.1 | ||
| Βάρος ανά 1000 προϊόντα χάλυβα≈χιλιόγραμμα) | - | - | - | - | - | - | - | - | ||
| Μέγεθος νήματος b | - | - | - | - | - | - | - | - | ||
Χαρακτηριστικά:
- Η εξαγωνική σχεδίαση της κεφαλής διευκολύνει εύκολοεγκατάστασηκαι απομάκρυνση των βιδών χρησιμοποιώντας τυποποιημένα εργαλεία, όπως κλειδιά ή κατσαβίδια.
- Οι βίδες διαθέτουν εξαιρετικές μηχανικές ιδιότητες, συμπεριλαμβανομένης της υψηλής αντοχής στη τράβηξη και της αντοχής στην απόδοση, καθιστώντας τους κατάλληλους για εφαρμογέςπου απαιτείαντοχή σε υψηλά φορτία και πιέσεις.
- Σχεδιασμένο σύμφωνα με την DINπρότυπα, οι διαστάσεις και οι ανοχές των βιδών ελέγχονται αυστηρά, εξασφαλίζοντας την εναλλακτική δυνατότητα και την ακρίβεια συναρμολόγησης των προϊόντων.
- Η εξαιρετική αντοχή στη διάβρωση και η αντοχή αυτώνβίδεςαποδίδονται στην κατασκευή τους από υλικά υψηλής ποιότητας, όπως χάλυβα άνθρακα, ανοξείδωτο χάλυβα και άλλα.
Πλεονεκτήματα:
- Χάρη στην υψηλή αντοχή και την ακριβή κατασκευή τους, αυτές οι βίδες εξασφαλίζουν σταθερή απόδοση σύνδεσης με υψηλή αξιοπιστία, με αποτελεσματικήΑντίστασηχαλάρωση ή σπάσιμο.
- Η τυποποιημένη εξάγωνη κεφαλήΣχεδιασμόςΟι βίδες επιτρέπουν γρήγορη και εύκοληεγκατάστασηκαι αφαίρεση με κλειδιά ή πρίζες, βελτιώνοντας έτσι την αποτελεσματικότητα της εργασίας.
- Η εξαιρετική αντοχή στη διάβρωσηκαιβιωσιμότητα αυτώνβίδεςοφείλονται στην κατασκευή τους από υλικά υψηλής ποιότητας, όπως χάλυβα άνθρακα,από ανοξείδωτοχάλυβα, και άλλα.
- σχεδιασμένο σύμφωνα με τα πρότυπα DIN,Αυτοίοι βίδες παρουσιάζουν εξαιρετική εναλλακτικότητα, εξασφαλίζοντας την απρόσκοπτη συμβατότητα με διάφορες μάρκες και μοντέλα εξοπλισμού.
Σενάρια εφαρμογής:
- Μηχανολογία: Στον τομέα της μηχανολογίας, αυτές οι βίδες χρησιμοποιούνται ευρέως για τη σύνδεση και τη στερέωση διαφόρων εξοπλισμών και μηχανών, όπως αυτοκινήτων, αεροσκαφών, πλοίων και βαρέων μηχανημάτων.
- Βιομηχανία κατασκευών: Οι βίδες χρησιμοποιούνται συνήθως στη βιομηχανία κατασκευών για τη σύνδεση και τη στερέωση χάλυβα δομών, γέφυρες, σήραγγες και άλλα έργα, εξασφαλίζοντας τη δομική σταθερότητα και ασφάλεια.
- Κατασκευή ηλεκτρονικού εξοπλισμού: Χρησιμοποιούνται για να στερεώνουν τα πλαίσια κυκλωμάτων, τα σασί, τα περιβλήματα και άλλα εξαρτήματα σε ηλεκτρονικές συσκευές, ενισχύοντας τη σταθερότητα και την αξιοπιστία της συσκευής.
- Άλλες βιομηχανίες: Επιπλέον, αυτές οι βίδες βρίσκουν εφαρμογές σε χημικές, πετρελαϊκές, ηλεκτρικές, μεταλλουργικές και άλλες βιομηχανίες για τη σύνδεση και τη στερέωση διαφόρων εξοπλισμών και αγωγών.
