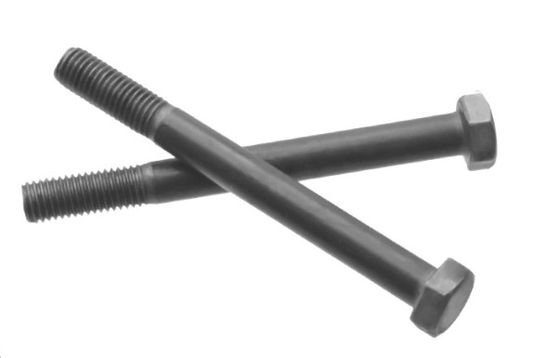

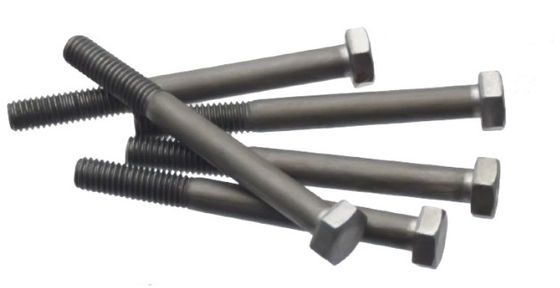

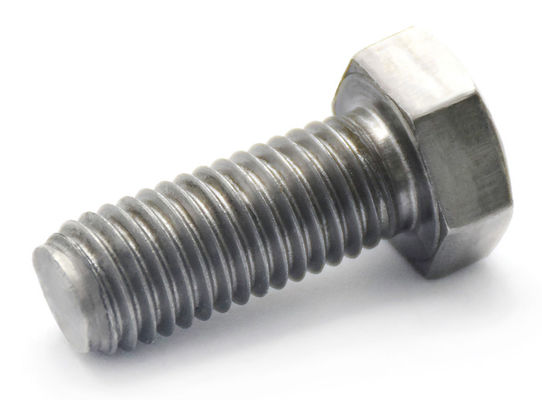

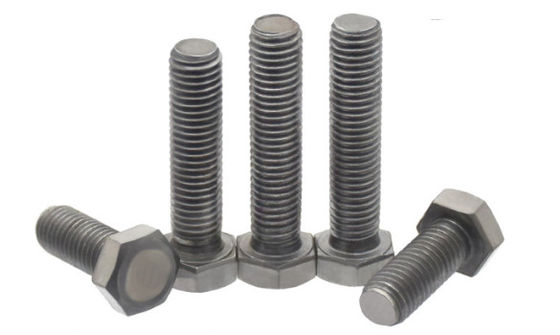

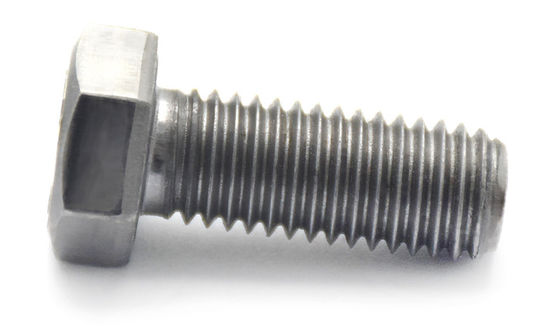

Πλήρη / Μισή κλωστή απλό χάλυβα άνθρακα Έξαγωνες βίδες κεφαλής με λεπτή κλίση DIN961 EN ISO8676
| Τόπος καταγωγής | JIANG SU ΕΠΙΔΡΟΠΗ ΚΙΝΑ |
|---|---|
| Μάρκα | YingYan |
| Πιστοποίηση | ISO9000 |
| Αριθμό μοντέλου | Επικαιροποίηση |
| Ποσότητα παραγγελίας min | 1000 κομμάτια |
| Τιμή | negotiable |
| Συσκευασία λεπτομέρειες | Μικρά κουτιά, πλαστικές σακούλες, χύδην σε κουτιά, |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Ονομασία | Εξαγωνικές βίδες κεφαλής με λεπτό νήμα | Τύπος | ΒΔ/ΔΙΝ/ΑΣΜΕ/ΕΝ/ΙΣΟ κλπ. |
|---|---|---|---|
| Υλικά | Ατσάλι άνθρακα Q195,35K· | Treatmentment επιφάνειας | Καθαρό, γυαλιστερό. |
| Αξία | 4.8/8.8/10.9 | Μέγεθος | M10-M20/Σύμφωνα με τις απαιτήσεις σας |
| Διάρκεια | 18mm-55mm/Σύμφωνα με τις απαιτήσεις σας | ||
| Επισημαίνω | Hexagon επικεφαλής μπουλόνια χάλυβα άνθρακα,Επτάπλευρες κεφαλές,Σιδεράκια με έξι νήματα |
||
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
| specifications and models | Nominal diameter of thread（mm） | Length(mm) | thread pitch(mm) | |
|---|---|---|---|---|
| Grade4.8/Carbon steel Q195 | 16 | 18 | 1.5 | |
| M16*1.5*18 | M16 | 18 | 1.5 | |
| Grade8.8/Carbon steel 35K | 10-20 | 30-55 | 1.25-1.5 | |
| M10*1.25*30 | M10 | 30 | 1.25 | |
| M16*1.5*35 | M16 | 35 | 1.5 | |
| M20*1.5*55 | M20 | 55 | 1.5 | |
| Grade 10.9/Alloy steel 40Cr | M16 | 45 | 1.5 | |
| If you have more needs, please contact customer service | 1 | 1 | 1 |
Περιγραφή προϊόντων
DIN961 EN ISO8676 Πλήρης/Μέση κλωστή εξαγωνικές βίδες κεφαλής από ατσάλι άνθρακα με λεπτή κλωστή κλωστή βαθμού 4.8,6.8,8.8 Καθαρό
| Στροφικό νήμα | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | |||
| d | ||||||||||||
| Π | Πύργος | Νήματα-αλατιού | 1 | 1 | 1.5 | 1.5 | 1.5 | 2 | 1.5 | 2 | 2 | |
| Νήμα 2 | - | 1.25 | 1.25 | - | - | 1.5 | 2 | 1.5 | 1.5 | |||
| Α | μέγιστο | 3 | 3.75 | 4.5 | 4.5 | 4.5 | 6 | 6 | 6 | 6 | ||
| γ | ελάχιστο | 0.15 | 0.15 | 0.15 | 0.15 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | ||
| μέγιστο | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | |||
| Δα | μέγιστο | 9.2 | 11.2 | 13.7 | 15.7 | 17.7 | 20.2 | 22.4 | 24.4 | 26.4 | ||
| ΔΕΔ | Τάξη Α | ελάχιστο | 11.6 | 15.6 | 17.4 | 20.5 | 22.5 | 25.3 | 28.2 | 30 | 33.6 | |
| Τάξη Β | ελάχιστο | 11.4 | 15.4 | 17.2 | 20.1 | 22 | 24.8 | 27.7 | 29.5 | 33.2 | ||
| ε | Τάξη Α | ελάχιστο | 14.38 | 18.9 | 21.1 | 24.49 | 26.75 | 30.14 | 33.53 | 35.72 | 39.98 | |
| Τάξη Β | ελάχιστο | 14.2 | 18.72 | 20.88 | 23.91 | 26.17 | 29.56 | 32.95 | 35.03 | 39.55 | ||
| k | Ονομαστικό μέγεθος | 5.3 | 6.4 | 7.5 | 8.8 | 10 | 11.5 | 12.5 | 14 | 15 | ||
| Τάξη Α | ελάχιστο | 5.15 | 6.22 | 7.32 | 8.62 | 9.82 | 11.28 | 12.28 | 13.78 | 14.78 | ||
| μέγιστο | 5.45 | 6.58 | 7.68 | 8.98 | 10.18 | 11.72 | 12.72 | 14.22 | 15.22 | |||
| Τάξη Β | ελάχιστο | 5.06 | 6.11 | 7.21 | 8.51 | 9.71 | 11.15 | 12.15 | 13.65 | 14.65 | ||
| μέγιστο | 5.54 | 6.69 | 7.79 | 9.09 | 10.29 | 11.85 | 12.85 | 14.35 | 15.35 | |||
| k1 | ελάχιστο | 3.54 | 4.28 | 5.05 | 5.96 | 6.8 | 7.8 | 8.5 | 9.6 | 10.3 | ||
| r | ελάχιστο | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | ||
| σ | max=ονομαστικό μέγεθος | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | ||
| Τάξη Α | ελάχιστο | 12.73 | 16.73 | 18.67 | 21.67 | 23.67 | 26.67 | 29.67 | 31.61 | 35.38 | ||
| Τάξη Β | ελάχιστο | 12.57 | 16.57 | 18.48 | 21.16 | 23.16 | 26.16 | 29.16 | 31 | 35 | ||
| Βάρος ανά 1000 προϊόντα χάλυβα (≈ kg) | - | - | - | - | - | - | - | - | - | |||
| Στροφικό νήμα | M27 | M30 | M33 | M36 | M39 | M42 | Μ45 | M48 | M52 | |||
| d | ||||||||||||
| Π | Πύργος | Νήματα-αλατιού | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Νήμα 2 | - | - | - | - | - | - | - | - | - | |||
| Α | μέγιστο | 6 | 6 | 6 | 9 | 9 | 9 | 9 | 9 | 9 | ||
| γ | ελάχιστο | 0.2 | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | ||
| μέγιστο | 0.8 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | |||
| Δα | μέγιστο | 30.4 | 33.4 | 36.4 | 39.4 | 42.4 | 45.6 | 48.6 | 52.6 | 56.6 | ||
| ΔΕΔ | Τάξη Α | ελάχιστο | - | - | - | - | - | - | - | - | - | |
| Τάξη Β | ελάχιστο | 38 | 42.7 | 46.6 | 51.1 | 55.9 | 59.9 | 64.7 | 69.4 | 74.2 | ||
| ε | Τάξη Α | ελάχιστο | - | - | - | - | - | - | - | - | - | |
| Τάξη Β | ελάχιστο | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | 71.3 | 76.95 | 82.6 | 88.25 | ||
| k | Ονομαστικό μέγεθος | 17 | 18.7 | 21 | 22.5 | 25 | 26 | 28 | 30 | 33 | ||
| Τάξη Α | ελάχιστο | - | - | - | - | - | - | - | - | - | ||
| μέγιστο | - | - | - | - | - | - | - | - | - | |||
| Τάξη Β | ελάχιστο | 16.65 | 18.28 | 20.58 | 22.08 | 24.58 | 25.58 | 27.58 | 29.58 | 32.5 | ||
| μέγιστο | 17.35 | 19.12 | 21.42 | 22.92 | 25.42 | 26.42 | 28.42 | 30.42 | 33.5 | |||
| k1 | ελάχιστο | 11.7 | 12.8 | 14.4 | 15.5 | 17.2 | 17.9 | 19.3 | 20.9 | 22.8 | ||
| r | ελάχιστο | 1 | 1 | 1 | 1 | 1 | 1.2 | 1.2 | 1.6 | 1.6 | ||
| σ | max=ονομαστικό μέγεθος | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | ||
| Τάξη Α | ελάχιστο | - | - | - | - | - | - | - | - | - | ||
| Τάξη Β | ελάχιστο | 40 | 45 | 49 | 53.8 | 58.8 | 63.1 | 68.1 | 73.1 | 78.1 | ||
| Βάρος ανά 1000 προϊόντα χάλυβα (≈ kg) | - | - | - | - | - | - | - | - | - | |||
Πλεονεκτήματα
- Οι μπουλόνες με λεπτό ύψος χρησιμοποιούνται συνήθως σε καταστάσεις που απαιτούν συνδέσεις υψηλής αντοχής.επιτρέπειτο μπουλόνι για να διασκορπίσει τη δύναμη σε μικρότερη περιοχή επαφής, αυξάνοντας έτσι την αντοχή ανά μονάδα περιοχής.Αυτό καθιστά το βρόχο ικανό να αντέξει υψηλότερη πίεση και να έχει μεγαλύτερη αντοχή όταν υποβάλλεται στο ίδιο φορτίο.
- Ο σχεδιασμός της λεπτής πίσσαςίνεςεπιτρέπει τη στενότερη τοποθέτηση μεταξύ του βρόχου και του καρφίτου, μειώνοντας τα κενά και την χαλαρότητα κατά τη διάρκεια της διαδικασίας συναρμολόγησης, βελτιώνοντας την ακρίβεια συναρμολόγησης,και διασφάλιση της σταθερότητας και της αξιοπιστίας της σύνδεσης.
- Το σχεδιασμό της λεπτής οροφής μειώνει τηνδιαχωρισμόςσε σφιχτή τοποθεσία, ενισχύει την ικανότητα σφράγισης και είναι κατάλληλο για εφαρμογές που απαιτούν σφράγιση.
- Το εξαγωνικό σχήμα της κεφαλής προσφέρειανώτεροςαποτελεσματικότητα μεταφοράς της πρόσφυσης και της ροπής, καθιστώντας ευκολότερο τον χειρισμό του βρόχου με εργαλεία όπως γρίφτες ή κατσαβίδια κατά τη διάρκεια των διαδικασιών εγκατάστασης και αποσυναρμολόγησης.
Χαρακτηριστικά:
- Καλό σχεδιασμό γωνίας: Όπως προαναφέρθηκε, το λεπτό νήμα είναι το κύριο χαρακτηριστικό αυτού του βρόχου, παρέχοντας τα προαναφερθέντα πλεονεκτήματα.
- Εξαγωνική κεφαλή: Ο σχεδιασμός της εξαγωνικής κεφαλής εξασφαλίζει σταθερότητα κατά τη λειτουργία και εύκολη περιστροφή με εργαλεία.
- Καλή εναλλακτικότητα: Σύμφωνα με τα ενιαία διεθνή πρότυπα, οι βίδες αυτές έχουν καλή εναλλακτική ικανότητα, γεγονός που διευκολύνει τους χρήστες να τις επιλέξουν και να τις αντικαταστήσουν.
Εφαρμογές:
- Εξοπλισμός υψηλής ακρίβειας: Λόγω της υψηλής ακρίβειας και των εξαιρετικών επιδόσεων σφράγισης των λεπτών βρόχων, χρησιμοποιούνται συχνά σε εξοπλισμό που απαιτεί ακριβείς συνδέσεις,όπως όργανα ακριβείας και αεροδιαστημικός εξοπλισμός.
- Περιβάλλον δονήσεων: Η υψηλή αντοχή και η ανώτερη απόδοση κλειδώματος των σιδηροτροχιών με λεπτή γωνία τους καθιστούν κατάλληλους για εφαρμογές που υπόκεινται σε δονήσεις και συγκρούσεις, όπως αυτοκίνητα, μοτοσικλέτες και πλοία.
- Εφαρμογές σφράγισης: Η στενή προσαρμογή των λεπτών βρόχων τους καθιστά ιδιαίτερα κατάλληλους για εφαρμογές σφράγισης, όπως αγωγούς και δεξαμενές καυσίμου.
